Bei der Montage von Kassettenmarkisen an die Dachsparren, besteht bei der Festlegung des Breitenmaßes für die Markise das Problem, dass die Position der äusseren Montagekonsolen am Armhalter mit Dachsparrehalter fix vorgegeben ist.
Die Montagekonsolen am Armhaltern können bei Kassettenmarkisen nicht bzw nur gering verschoben werden. Deshalb muss das fertige Breitenmaß der Markise über die Abstände der Dachsparren errechnet werden.

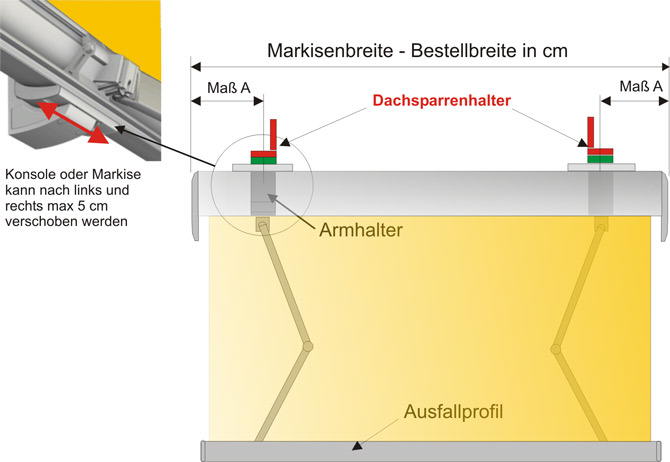

Nachfolgend erhalten Sie Informationen und Maßtabellen über die Lage und Position der Montagekonsolen an der Kassettenmarkise K450.
Desweiteren erhalten Sie eine Berechnungsformel, mit der Sie über die Abstände der Dachsparren das Bestellmaß (gesamte Breite ) der Markise errechnen können. !
Entsprechende Maßtabellen mit maximal möglichen Abmessungen und der Abstandsmaße für Maß A können Sie hier abrufen bzw. anzeigen.

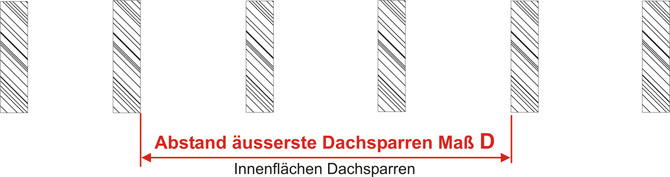

Messen Sie das Abstandsmaß Maß D der äußeren Dachsparren. Dabei wird von vorne gesehen immer auf der linken Fläche des Dachsparren gemessen.
Anhand des Maß D müssen Sie nun in den Maßtabellen für die Abstandsmaße Maß A der Konsolen (oben hellblaue Auswahlfelder) die Markise mit dem passenden Breitenmaß auswählen.
Z.B. Ihre Wunschbreite der Markise beträgt 500 cm und der Ausfall 300 cm. Der Abstand Maß D der Dachsparren beträgt 333 cm.
Aus der Tabelle für Maß A entnehmen wir, dass das Maß A (Abstand der Konsolen von Außenkannte der Markise) bei einer Breite von 500 m links und rechts 78,3 cm beträgt
Jetzt müssen Sie überprüfen ob das Raster der Abstände zum Abstand der Dachsparren passt. Berechnen Sie folgende Formel: Abstand Dachsparren:
Maß D + Maß A links + Maß A rechts = 333 cm + 78,3 cm+4,5 cm +78,3 cm+4,5 cm = 498,6 cm
Das theoretische Breitenmass der Markise beträgt somit 499 cm. Wie Sie aber aus der obigen Tabelle ersehen können beträgt das Maß A bei einer Breite von 475 - 499 cm nur 58,3 cm. Somit muss das Breitenmass nochmals nach dem neuen Maß A für Breite 475-499 cm neu berechnet werden.
Berechnung: = 333 cm + 58,3 cm +4,5 cm + 58,3 cm +4,5 cm = 458,6 cm
Somit ergibt sich, dass bei einem Abstand der Dachsparren von 333 cm die Markise nur mit einer Breite von 459 cm montiert weden kann. Sollte eine grössere Breite der Markise gewünscht werden müsste eventuell der Abstand der Dachsparren (wenn möglich) um einen Dachsparren nach links oder rechts erweitert werden.
Messen Sie das Abstandsmaß Maß D der äußeren Dachsparren. Dabei wird von vorne gesehen immer auf der rechten Fläche des Dachsparren gemessen.
Anhand des Maß D müssen Sie nun in den Maßtabellen für die Abstandsmaße Maß A der Konsolen (oben hellblaue Auswahlfelder) die Markise mit dem passenden Breitenmaß auswählen.

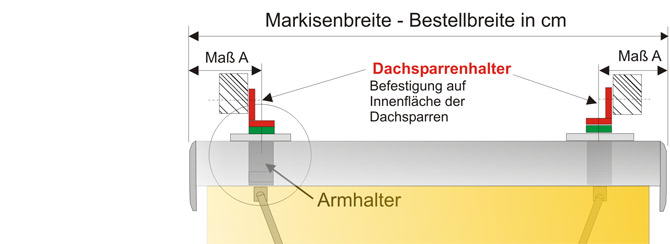

Z.B. Ihre Wunschbreite der Markise beträgt 400 cm und der Ausfall 300 cm. Der Abstand Maß D der Dachsparren Innenflächen beträgt 342 cm.

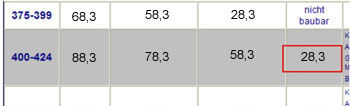

Aus der Tabelle für Maß A entnehmen wir, dass das Maß A (Abstand der Konsolen von Außenkannte der Markise) bei einer Breite von 400 m links und rechts 28,3 cm beträgt
Jetzt müssen Sie überprüfen ob das Raster der Abstände zum Abstand der Dachsparren passt. Berechnen Sie folgende Formel: Abstand Dachsparren:
Maß D + Maß A links + Maß A rechts = 342 cm + 28,3 cm - 4,5 cm + 28,3 cm - 4,5 cm = 389,6 cm
Das mögliche Breitenmass bzw. Bestellmass der Markise beträgt somit 390 cm.
Ein breiteres Maß könnte durch Montage auf die Aussenflächen der Dachsparren erreicht werden siehe oben.
Für die Berechung der optimalen Breite Ihrer Wunschmarkise stehen wir Ihnen auch gerne über unsere Hot-Line mit Rat und Tat zur Verfügung. Sie können aber auch den interaktiven Service in unserem Konfigurator nutzen, um das Fertigmaß zu ermitteln.

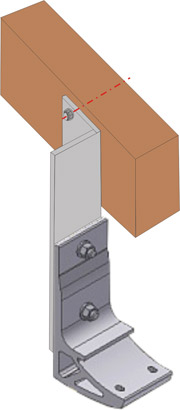

Maß-Zeichnung Dachsparrenhalter
