Planen - richtig Messen und Infos zur Montage von Sonnensegel
Die fachgerechte und erfolgreiche ausführung eines Sonnensegel Projektes individuell angepasst nach Maß, setzt eine genaue Planungsphase voraus. Diese nachfolgenden Informationen beziehen sich jedoch sicherlich nicht auf Billig Sonnensegel vom Discounter die schon unter 100 Euro zu haben sind und nach einer Saison entsorgt werden weil die Stoffe porös und ausgebleicht sind.
Hier geht es um Profi-Sonnensegel die von uns individuell nach Bedürfnissen nach Maß hergestellt werden und dem Kunden und Anwender dauerhaften Nutzen und Freude an dem seinem Segel gewährleisten.
Bei der Planung von Sonnensegel nach Maß ist es für eine erfolgreiche Umsetzung und Ausführung des Projektes unumgänglich und notwendig zuerst die Befestigungspunkte an der Wand und Sonnensegel Masten und Säulen vorher zu montieren bzw. zu installieren. Nur so kann die genaue geometrische Form des Segels ermittelt werden. Die umgekehrte Vorgehensweise führt in der Regel zu Ergebnissen wie in nebenstehender Abbildung gezeigt. Wenn die genau geomterische Form und die Zugrichtungen auf die ecken nicht genau geplant sind, können Segel später nicht richtig gespannt werden und es entsteht massive Faltenbildung.
Der Experten Tipp:
1. Installieren Sie vorher alle Befestigungspunkt Sonnensegel Masten und Säulen.
2. Besorgen Sie sich alle Befestigungsmittel wie Seilspanner Wantenspanner Karabiner etc.
Jedes Segel benötigt eine Nachspannreserve, das Segel darf nie genau so groß dimensioniert sein, dass die Einhängepunkte genau an den Befestigungspunkten an der Wand oder an den Maßten liegen. Das Segel muss entsprechend kleiner dimensioniert sein.
Hier der Aufbau einer fachgerechten Befestigung eines Segel mit der Möglichkeit des Nachspannes.
Befesitgung mit Wantenspanner
Befestigung mit Seilspanner
Installation eines Schurgerüstes
Drehen Sie Wantenspanner oder Seilspanner ganz auf und hängen Sie diese an der Einhängevorrichtung des Masten oder an der Wand ein.
Siehe nebenstehendes Foto.
Verbinden Sie so alle Einhängepunkte für Ihr Segel mit eine Seil . Verbinden Sie auch die Diagonalen so wie in unten stehendem Bild gezeigt.
Messen Sie dann umlaufend alle Seitenlängen von dem tatsächlichen Einhängepunkt des Seiles am Wantenspanner oder Seilspanner einschließlich aller Diagonalen!
Wichtiger Hinweis für 4 oder 5 Eck Segel:
Richten Sie vor dem Messen die Zugrichtung der Spannelemente zu den gegenüberliegenden Punkten aus, damit diese genau zueinander fluchten.
Siehe neben stehende Skizze:
In unserem Online-Shop für Sonnensegel steht Ihnen ein Online-Konfigurator zur Verfügung, wo Sie die gemessenen Maße direkt eingeben können. Der Konfigurator errechnet dann, die genaue geometrische Form und generiert eine entsprechende Zeichnung des Sonnensegel.
Vorgaben für Planung eines Sonnensegels über 3D- CAD Simulation und Laservermessung
Sollten Sie die Möglichkeit haben Ihr Segel im Vorfeld über CAD und Laservermessung zu planen erhalten Sie nachfolgend die Vorgaben zur Berechnung der Nachspannreserve !
Berechnung Fertigmaß Sonnensegel nach den Abstandsmaßen der Befestigungspunkte !
Beispiel:
längste Strecke = 500cm * 0,03 = 15 cm
Maß A = 15 cm : 2 = 7,5 cm
Somit müssen umlaufend mindestens
7,5 cm für das Fertigmaß des Segels
abgezogen werden, damit ausreichend
Nachspannreserve vorhanden bleibt.
Bitte vor der Planung eines Segels unbedingt beachten sehr wichrtig!
Sonnensegel aus Outdoor - Stoffen Polyester oder Poly-Acryl die wasserabweisend bzw. wasserdicht sind, benötigen grundsätzlich in Richtung des gewählten Wasserablaufes eine Neigung von mindestens 14 ° . Geringere Neigung erhöhen Risiko der Bildung von Wassersäcken bei Starkregen um ein Vielfaches ! Wassersäcke können zur Beschädigung des Sonnensegels führen !
Sonnensegel sollten im Winter abgenommen werden, da die erforderlichen statischen Anforderungen an die Schneelasten mit Sonnensegeln in der Regel nicht erreicht werden können !
Montagebeispiele und Empfehlungen für Sonnensegel mit kontrolliertem Wasserablauf
Form: Viereck Variante 1
Beispiel - Lage Befestigungspunkte für kontrollierten Regenwasserablauf:
1 und 2 = höchster Punkt
3 und 4 = tiefster Punkt
Zwischen den Punkten 1 und 4 muss eine Neigung von min. 14 ° gewährleistet sein und zwischen Punkt 2 und 3 ebenfalls.
Form: Viereck Variante 2
Beispiel - Lage Befestigungspunkte für kontrollierten Regenwasserablauf:
1 und 2 = höchster Punkt
Punkt 3 = zweit tiefster Punkt
Punkt 4 = tiefster Punkt
Zwischen den Punkten 1 und 3 muss eine Neigung von min. 14 ° gewährleistet sein und zwischen Punkt 2 und 4 ebenfalls.

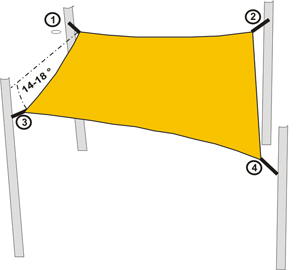

Form: Viereck Variante 3
Beispiel - Lage Befestigungspunkte für kontrollierten Regenwasserablauf:
Punkt 1 = höchster Punkt
Punkt 2 = zweit höchster Punkt
Punkt 3 = dritt höchster Punkt
Punkt 4 = tiefster Punkt
Zwischen den Punkten 1 und 4 muss eine Neigung von min. 14 ° gewährleistet sein.
Form: Dreieck
Beispiel - Lage Befestigungspunkte für kontrollierten Regenwasserablauf:
Punkt 1 = höchster Punkt
Punkt 2 = zweit höchster Punkt
Punkt 3 = dritt höchster Punkt
Zwischen den Punkten 1 und 3 muss eine Neigung von min. 14 ° gewährleistet sein.
Spannelemente
Neben dem gewöhnlichen Verspannen mit Seilen empfehlen wir das Verspannen der Ecken mit sogenannten Seilspannern oder Wantenspanner.
Wantenspanner
Seilspanner
Die Seilspanner bzw. Wantenspanner sollten dann mit Karabiner am der Öse eingehängt werden. Dies ermöglicht eine einfachere Demontage.
Wir empfehlen folgende Dimensionierung;
Segel kleiner 4m² = M6
Segel bis 8m² = M8
Segel bis 36m² = M10
Masten und Säulen sollten grundsätzlich aus Stahl - verzinkt oder Edelstahl ausgeführt werden. Masten aus Aluminium sind zur Verspannung von Sonnensegel nicht geeignet, da diese beim Spannung zu sehr nachgeben und sich verbiegen.
Auch sollte bei der Dimensionierung der Materialstärken darauf geachtet werden, dass die Wandungsstärke nicht kleiner als 3 mm sein soll.
Nach unseren Erfahrungen eignen sich auch Masten aus Stahl mit Wandungsstärke von nur 2 mm ebenfalls nicht zur Verspannung von Sonnensegel, da diese auch ein zu starkes Durchbiegemoment aufweisen und somit das Segel nicht ausreichend gespannt werden kann.
Sonnensegel Masten benötigen zur Verankerung im Erdreich entsprechende Bodenhülsen. Bodenhülsen benötigen grundsätzlich ein Betonfundament, damit die Hebellasten, die über die Sonnesegelmasten übertragen werden auch im Erdreich gehalten werden können. Voraussetzung ist natürlich eine ausreichende Festigkeit des Erdreiches.
Die Tiefe der Ausgrabung sollte mindestens 80 cm betragen.
Der Durchmesser der Ausgrabung sollte bei Segeln bis 12 m² mindestens 60 cm betragen und bei Segeln bis 36 m² mindestens 80 cm. Je größer desto besser.
Sonnensegelmasten sollten grundsätzlich mit einer Neigung von 10 ° zur Zugrichtung nach hinten geneigt installiert werden.
In unserem Online-Shop bieten wir Ihnen Sonnensegel-Masten aus Edelstahl incl. passenden Bodenhülsen an, die Sie sich individuell in Durchmesser und Länge zusammenstellen können.
Unsere Sonnensegel-Masten bieten wir in zwei Durchmesser-Maßen an:
Durchmesser 60 mm für Segel bis zu einer Fläche von 12 m²
Durchmesser 80 mm für Segel bis zu einer Fläche von 36 m²
Die Wandungsstärke beträgt bei beiden Ausführungen generell 3 mm
Standardmäßig sind Säulen oben mit einer leicht gewölbten Abdeckung aus Edelstahl ausgestattet und einer verschraubten Ringöse M8 Durchmesser 20 mm
Die Masten können in Längen von 250, 300, 350 cm und bei Mastdurchmesser 80 mm auch in 400 cm Länge bestellt werden.

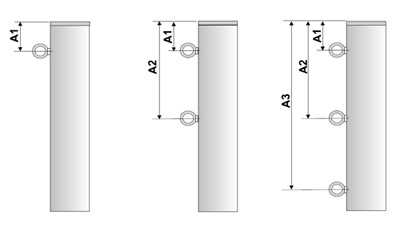

Unsere Masten können individuell mit bis zu 3 Ringösen ausgestattet werden. Die Abstände der Ösen können nach Maß bestellt werden.
Masten mit mehreren Ringösen ermöglichen auf einfache Art und Weise die Veränderung der Neigung eines Sonnensegels. Wenn das Segel über einen Karabiner eingehängt wird, lässt sich hier das Segel einfach auf eine anderes Öse umhängen.
Passend zum jeweiligen Masten liefern wir auch Bodenhülsen aus Edelstahl mit einer abnehmbaren Kunststoffabdeckung.
In unserm Online-Shop können Sie auch Spannelemente wie Seilspanner Wantenspanner und sonstiges Zubehör bestellen.
Kurze Anleitung: Sonnensegel mit Seilspanntechnik
Wenn Sie sich für die Spanntechnik über das Edelstahlseil (nur größer 12m²) entschieden haben, bekommen Sie Ihr Segel in zwei Teillieferungen. Einmal das Segel und zum anderen das Zubehör für die Seilspanntechnik. Das Edelstahlseil müssen Sie selbst durch den Hohlsaum führen und verklemmen. Hierzu nun einen kleine Schritt-für-Schritt Anleitung:
Nach dem Festziehen dem Klemmen, wird das Segel nun erst über die äußeren Spanner gespannt. Danach spannt man den Wantenspanner mit dem Edelstahlseil.
Einfaches Einhängen bei umlaufendem Gurtband
Bei der zweiten Variante mit umlaufend eingenähtem Gurtband ersparren Sie sich diese Selbstmontage und hängen Ihr Segel einfach in die vorgesehenen Halterungen ein. Dies ist der größte Vorteil gegenüber der Seilspanntechnik. Ebenso schnell ist natürlich auch die Demontage des Segels. Einfach Seilspanner aufdrehen und Segel abhängen.
