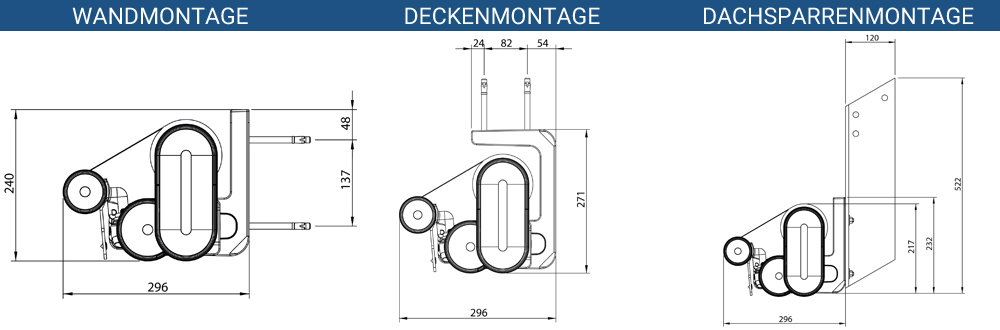

DACHSPARRENMONTAGE
Nachfolgend stellen wir Ihnen die Dachsparrenhalter mit Wandkonsole vor. Bei der Befestigung müssen die
Halter mit 3 Schrauben am Dachsparren befestigt werden. Die Wandkonsole wird mit 2 Stück Schrauben am Dachsparrenhalter befestift.

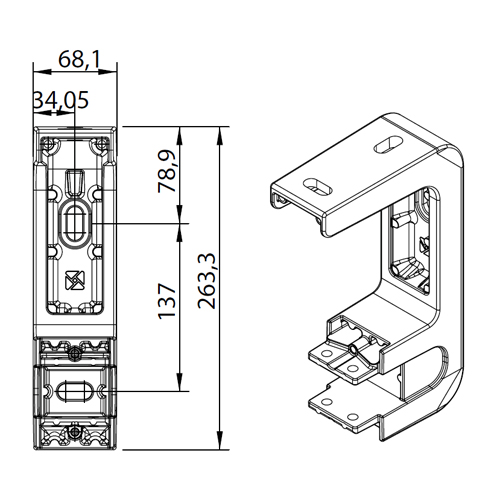

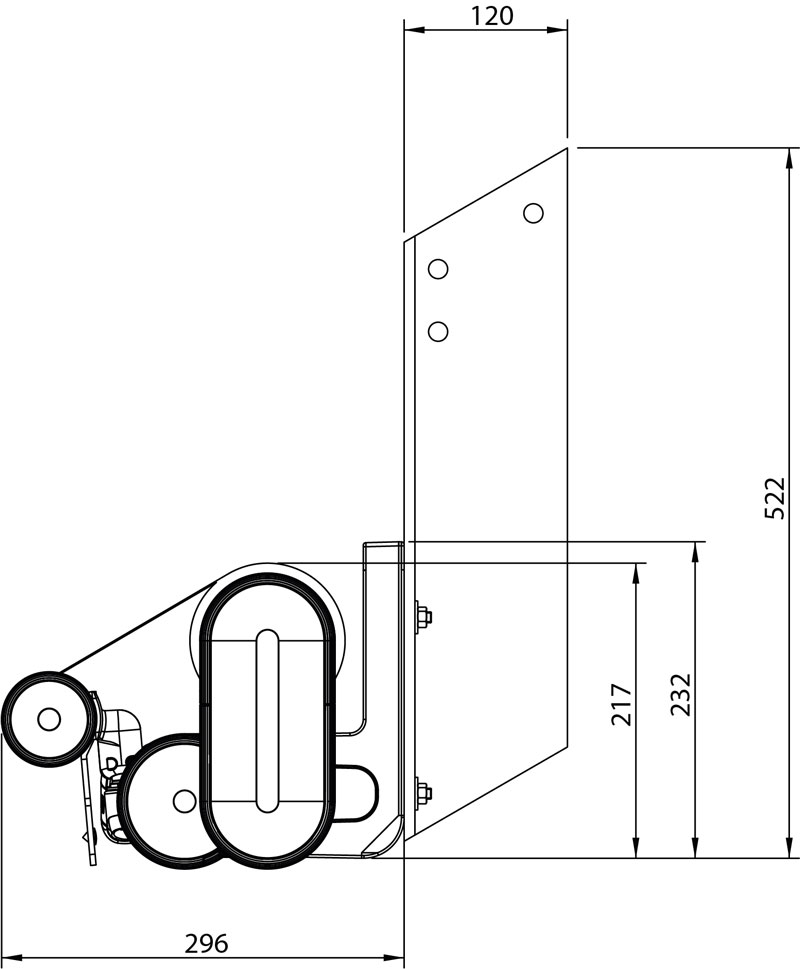

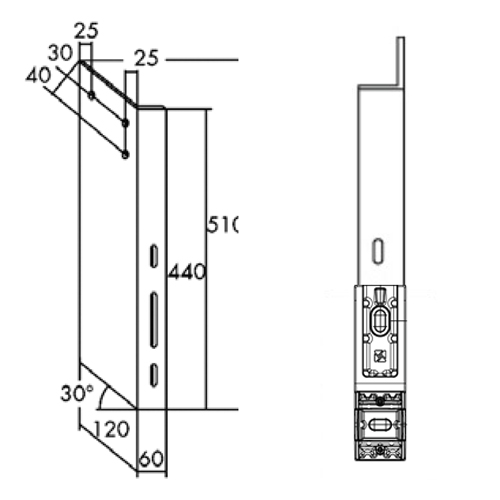

Detailzeichnung Dachsparrenhalter

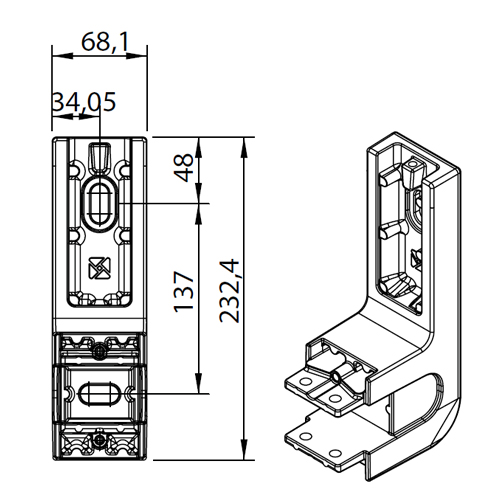

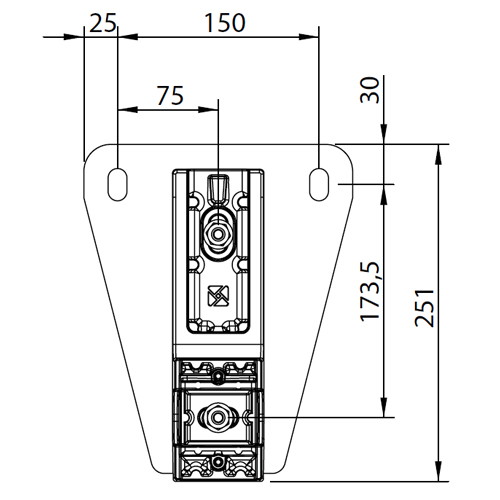

Detailzeichnung Wandkonsole

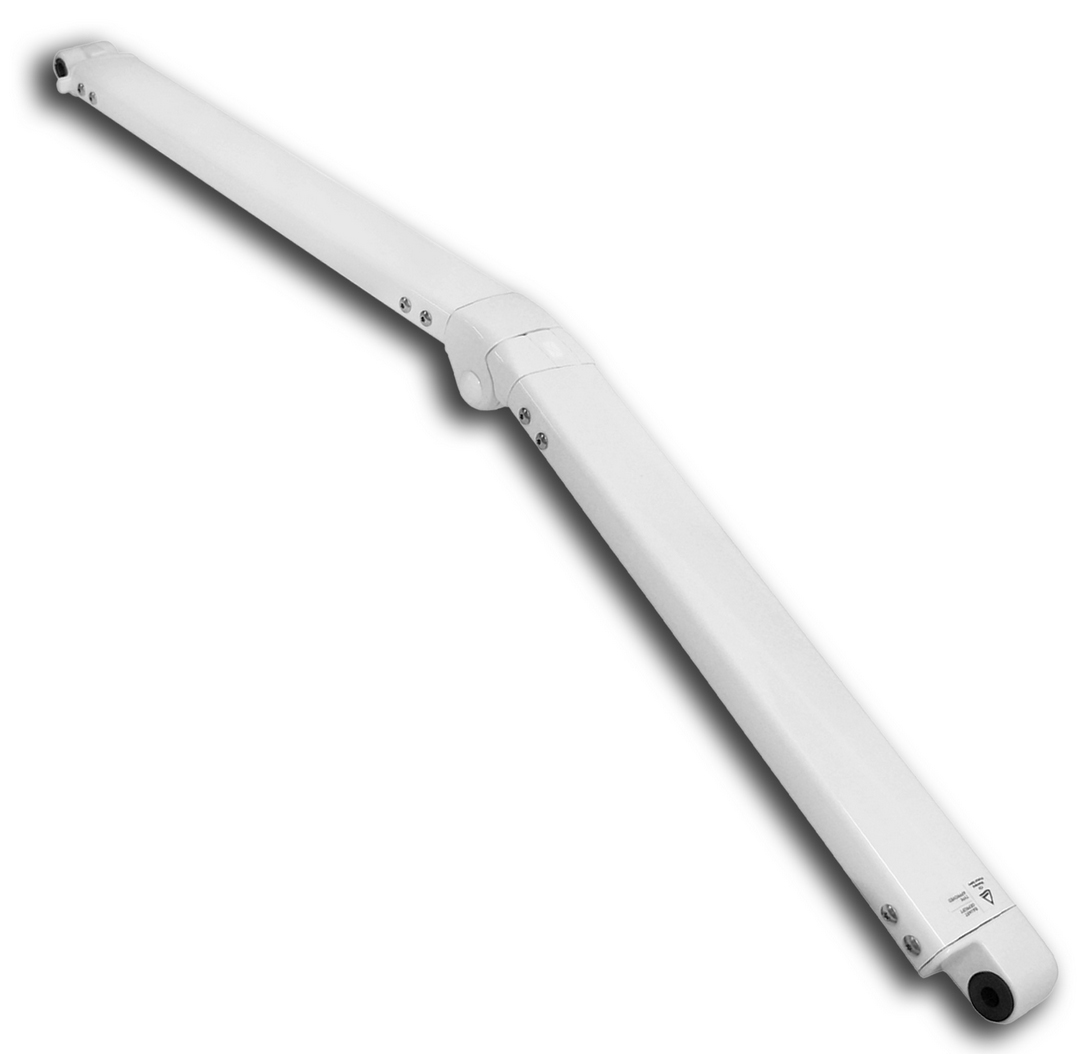

Bei der Montage einer offenen Gelenkarmmarkise an den Dachsparren hat man im Gegenschatz zu einer Kassettenmarkise
den Vorteil, dass man bei der Positionierung der Konsolen variabel ist und diese bis zu einem Abstand von 15cm vom Gelenkarm
platzieren kann.
Somit ist man von der Position der Dachsparren nur geringfügig abhängig und kann die Markisenbreite relativ frei wählen.

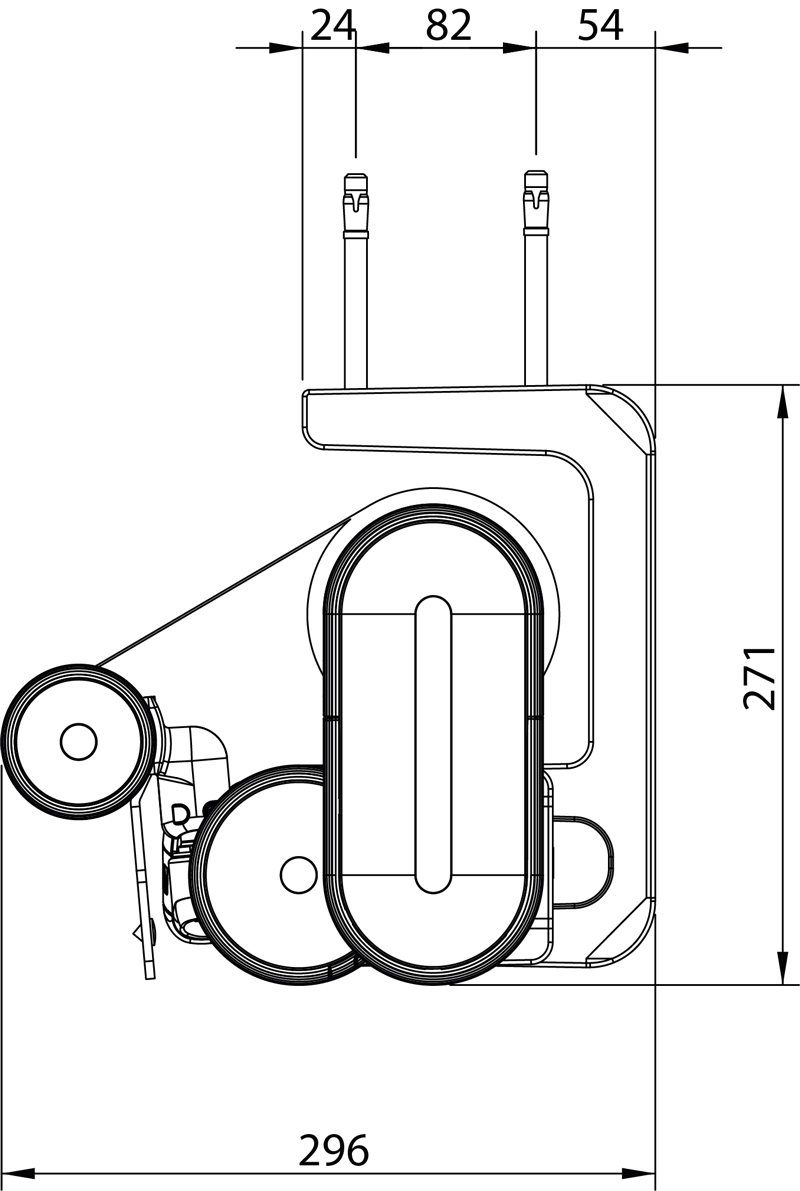

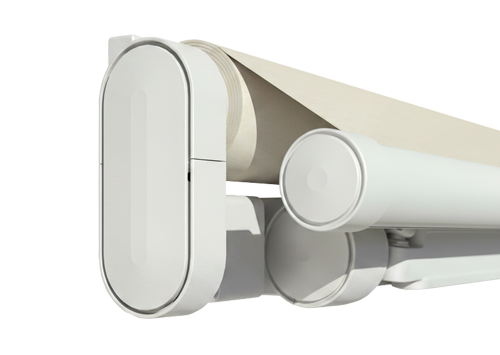

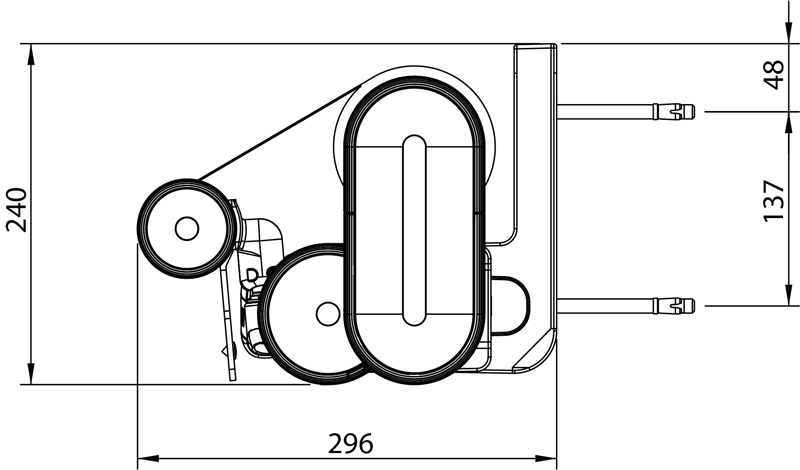

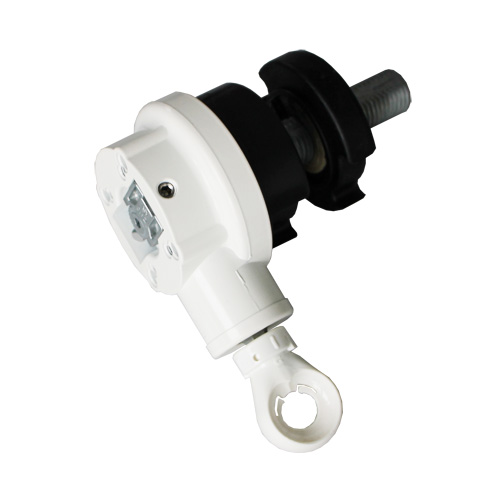

Nachfolgend erhalten Sie Informationen über die Lage und Position der Montagekonsolen an der offenen Gelenkarmmarkise UNICO.
Des Weiteren erhalten Sie eine Berechnungsformel, mit der Sie über die Abstände der Dachsparren das Bestellmaß (gesamte Breite) der Markise eingrenzen können.
Bitte beachten Sie, dass der Konfigurator die Werte ebenfalls berechnet.
Unsere Konfigurator ist so vorprogrammiert, dass Ihnen bei jeglicher Eingabe die Abstände der Dachsparren angegeben werden.
POSITIONIERUNG DER KONSOLEN IN BEZUG AUF BREITE UND AUSFALL

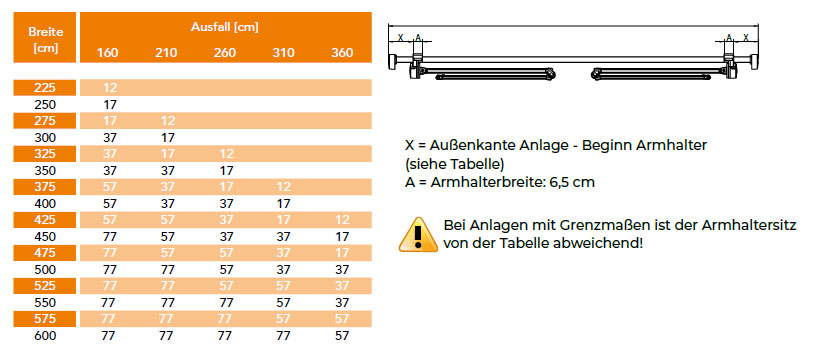

Neachfolgend erhalten Sie eine Übersicht für den Wert X in Bezug auf Breite und Ausfall der Markise.
Um die genaue Breite der Markise zu berechnen benötigen Sie den X-Wert für Ihre Markise.
Entnehmen Sie bitte aus dieser Tabelle, den für Ihre Markise gültigen X-Wert.
X bezeichnet den Abstand zwischen Außenkante Markise und Außenkante Armhalter.
MONTAGE AN DIE AUßENFLÄCHEN DER DACHSPARREN
Nachfolgend erhalten Sie vereinfachte Formeln, mit denen Sie die erforderlichen Dachsparrenabstände berechnen können.
Da die äußeren Konsolen bis zu 15cm vom Armhalter verschoben werden können, stellen wir hier immer eine Bereich dar,
in dem die Dachsparren liegen müssen.
Bitte beachten Sie, dass unser Konfigurator diese Berechnungen für Sie vornimmt und die nötige Positionsbereiche der Dachsparren ausgibt.
1. Schritt
Wählen Sie die beiden Dachsparren aus, in denen die Markise montiert soll. Messen Sie hierbei von Innenfläche links vom linken Dachsparren
bis zur rechten Innenfläche des rechten Dachsparrens. Notieren Sie sich diesen Wert.
2. Schritt
Nun entnehmen Sie den nötige X-Wert aus der oberen Tabelle entsprechend Ihren gewünschten Abmessungen für die Markise.
Die Markisenbreite muss immer größer als der Abstand der Sparren sein. Notieren Sie sich diesen Wert.
3. Schritt
Jetzt müssen wir einen kleinen Prüfwert berechnen, der uns den Abstand zwischen Armhalter und Außenkante Markise angibt:
Prüfwert = Maß X - 6 - 7. Ist dieser Wert kleiner 15cm schrängt das den max. möglich Abstand ein.
4. Schritt (Prüfwert kleiner oder gleich 15cm)
Der maximale Dachsparrenabstand errechnet sich aus der Markisenbreite und dem Abzug 2 x Seitendeckel von jeweils 6cm und Abzug zweimal Konsolen von jeweils 7cm.
Maximaler Dachsparrenabstand = Markisenbreite - 12 - 14.
4. Schritt (Prüfwert größer 15cm)
Der maximale Dachsparrenabstand errechnet sich aus der Markisenbreite und dem Abzug 2 x Maß X und der Addition von 2 x den 15cm max. Abstand vom Armhalter.
Maximaler Dachsparrenabstand = Markisenbreite - 2xMaß X + 30.
5. Schritt
Der minimale Abstand ist unabhängig vom Prüfwert. Der Abstand errechnet wie folgt:
Makrisen mit 2 Konsolen:
Markisenbreite, Abzug 2 x Maß X, Abzug 2x Armhalter von jeweils 6,5cm, Abzug von 2 x den 15cm max. Abstand vom Armhalter und Abzug zweimal Konsole von jeweils 7cm.
Minimaler Dachsparrenabstand = Markisenbreite - 2xMaß X - 13 - 30 - 14;
Makrisen mit 3-5 Konsolen:
Markisenbreite, Abzug 2 x Maß X. Minimaler Dachsparrenabstand = Markisenbreite - 2xMaß X;
MONTAGE AN DIE INNENFLÄCHEN DER DACHSPARREN
1. Schritt
Wählen Sie die beiden Dachsparren aus, in denen die Markise montiert soll. Messen Sie hierbei von Außenfläche links vom linken Dachsparren
bis zur rechten Außenfläche des rechten Dachsparrens.
2. Schritt
Nun entnehmen Sie den nötige X-Wert aus der oberen Tabelle entsprechend Ihren gewünschten Abmessungen für die Markise.
Die Markisenbreite muss immer größer als der Abstand der Sparren sein. Notieren Sie sich diesen Wert.
3. Schritt
Jetzt müssen wir einen kleinen Prüfwert berechnen, der uns den Abstand zwischen Armahlter und Außenkante Markise angibt:
Prüfwert = Maß X - 6 - 7. Ist dieser Wert kleiner 15cm schrängt das den max. möglich Abstand ein.
4. Schritt (Prüfwert kleiner oder gleich 15cm)
Der maximale Dachsparrenabstand errechnet sich aus der Markisenbreite und dem Abzug 2 x Seitendeckel von jeweils 6cm.
Maximaler Dachsparrenabstand = Markisenbreite - 12.
4. Schritt (Prüfwert größer 15cm)
Der maximale Dachsparrenabstand errechnet sich aus der Markisenbreite und dem Abzug 2 x Maß X un der Addition von 2 x den 15cm max. Abstand vom Armhalter und Addition zweimal Konsole von jeweils 7cm.
Maximaler Dachsparrenabstand = Markisenbreite - 2xMaß X + 30 + 14.
5. Schritt
Der minimale Abstand ist unabhängig vom Prüfwert. Der Abstand errechnet sich wie folgt:
Makrisen mit 2 Konsolen:
Markisenbreite, Abzug 2 x Maß X, Abzug 2x Armhalter von jeweils 6,5cm und Abzug von 2 x den 15cm max. Abstand vom Armhalter.
Minimaler Dachsparrenabstand = Markisenbreite - 2xMaß X - 13 - 30;
Makrisen mit 3-5 Konsolen:
Markisenbreite, Abzug 2 x Maß X und Addition 2 x Armhalter
Minimaler Dachsparrenabstand = Markisenbreite - 2xMaß X + 13;
In diesen Bereichen müssen sich die äußeren Dachsparren befinden, damit die Markise ordnungsgemäß montiert werden kann.
Weitere Konsolen werden entsprechend der anderen vorhandenen Dachsparren ausgemittelt.
