S-BASIC: Neue Ausführung
Jetzt neu mit verstärktem Arm und Variomatic für Neigungswinkeleinstellung

Offene Gelenkarmmarkise S-Basic

Eine Markise mit schlichtem und zurückhaltendem Design

Die innovative und moderne Konstruktion, bei der sich das stützende Vierkantrohr hinter der Wickelwelle befindet, macht die Optik gegenüber konservativen Konstruktionen, bei denen das Vierkantrohr unterhalb der Wickelwelle angeordnet ist, hochwertiger und weniger aufdringlich.

ZUM ONLINE KONFIGURATOR
Sowero offene Gelenkarmmarkise S-Basic
KASSETTE LIEFERBAR IN FÜNF STANDARDFARBEN
Gestellfarbe Reinweiß RAL 9010
Reinweiß
RAL 9010
Gestellfarbe Silber / Grau RAL 9006
Silber/Grau
RAL 9006
Gestellfarbe Anthrazitgrau RAL 7016
Anthrazitgrau
RAL 7016
UNIVERSELLE MONTAGEMÖGLICHKEITEN
S-Basic Wandmontage
S-Basic Deckenmontage
S-Basic Dachsparrenmontage
STABILE UND STARKE ARMHALTER

Die Armhalter der S-Basic sind aus stranggepresstem Aluminium gefertigt. Keine Gussteile - für höchste Belastungen Über die Armlager ist eine einfache Feinjustierung der Gelenkarme möglich. Somit kann das Schließverhalten der Kassette individuell an alle Montagemöglichkeiten angepasst, eingestellt und justiert werden.

HIGH-END QUALTITY GELENKARM

Die S-Basic Gelenkarmmarkise ist mit einem der hochwertigsten Gelenkarmsysteme am Markt ausgestattet. Gesenkgeschmiedete Armmittelgelenke verbunden über ein 4-Fach Stahlseilzugsytem gewährleisten lange Lebensdauer und dauerhaft optimale Spannung für das Markisentuch. Die Gelenkarme sind gekröpft, somit wird zu jeder Zeit bei voll ausgefahrener Markise das Aufliegen des Stoffes auf den Gelenkarmen verhindert.

VARIOMATIC FÜR NEIGUNGSEINSTELLUNG

Über das Variomatic Getriebe kann über eine Handkurbel die Neigung jederzeit individuell und schnell auf die gewünschte Position eingestellt werden. Perfekt für eine tiefstehende Sonne oder bei Regen.

DIE TECHNISCHEN DETAILS IM ÜBERBLICK
DIE AUFHÄNGUNG - DAS GESTÄNGE

Die Aufhängung der S-Basic ist, wie üblich bei offenen Gelenkarmmarkisen, auf einem 40x40x2mm pulverbeschichtetem Stahltragrohr gelagert. Das formschöne Ausfallprofil aus stranggepresstem Aluminium überzeugt optisch und garantiert, wie die gesamte Markise, aller höchste Premium Qualität mit 100% Made in Germany.

Bei der offene Gelenkarmmarkise S-Basic bieten wir Ihnen eine individuelle Maßanfertigung an. Wir fertigen exakt die von Ihnen gewünschten Maße - keine Rastermaße.

Die maximalen Abmessungen:
  • max. Breite: 600cm
  • max. Ausfall: 300cm
Aufhängung S-Basic
Armhalter S-Basic
DIE STABILEN UND STARKEN ARMHALTER

Die Armhalter der S-Basic sind aus stranggepresstem Aluminium gefertigt. Keine Gussteile - für höchste Belastungen Über die Armlager ist eine einfache Feinjustierung der Gelenkarme möglich. Somit kann die Neigung der Markise individuell an alle Montagemöglichkeiten angepasst, eingestellt und justiert werden.

DIE GELENKARME

Die S-Basic Gelenkarmmarkise ist mit einem der hochwertigsten Gelenkarmsysteme am Markt ausgestattet. Gesenkgeschmiedete Armmittelgelenke verbunden über ein 4-Fach Stahlseilzugsytem gewährleisten lange Lebensdauer und dauerhaft optimale Spannung für das Markisentuch.

Die Gelenkarme sind gekröpft, somit wird zu jeder Zeit das Aufliegen des Stoffes auf den Gelenkarmen verhindert.

Gelenkarm S-Basic
Konsolen S-Basic
DIE KONSOLEN

Die Konsolen der S-Basic sind eingerückt und können je nach Einbausituation mit bis zu 15cm Abstand zum Armhalter montiert werden. Somit passt sich die S-Basic an jede Montagesituation hervorragend an.

Die Anzahl und Positionierungen der Konsolen werden Konfiguartor anhand der Abmessungen bestimmt und ausgegeben.

OPTIONALES SCHUTZDACH

Bei einer Montage an die Wand, kann die offene Gelenkarmmarkise S-Basic optional mit einem Schutzdach ausgestattet werden. Mit einer integrierter Dichtlippe zur Wand hin und einer Einstellschraube zum Ausgleich von Wandunebenheiten passt sich das Dach perfekt an die Wand. Und mit einem Überstand von nur 2,5cm pro Seite wird die Markise optisch nicht übermäßig verlängert.

(Abbildung sinnbildlich - nicht original S-BASIC)

Schutzdach S-Basic
Variomatic S-Basic
OPTIONALE MIT VARIOMATIC

Optional kann die Markise S-Basic mit einem Variomatic Getriebe ausgestattet werden. Der Variomatic wird über eine Kurbelöse direkt am Armhalter bzw. Gelenkarm bedient. Die Kurbel ist im Lieferumfang enthalten. Hier kann die Neigung der Markise stufenlos an beiden Gelenkarmen je nach Situation schnell und einfach angepasst werden.

DIE LIEFERBAREN KASSETTENFARBEN

Sie haben die Auswahl zwischen drei verschiedenen Standardfarben:

  • Reinweiß RAL 9010
  • Weißaluminium RAL 9006
  • Anthrazitgrau RAL 7016

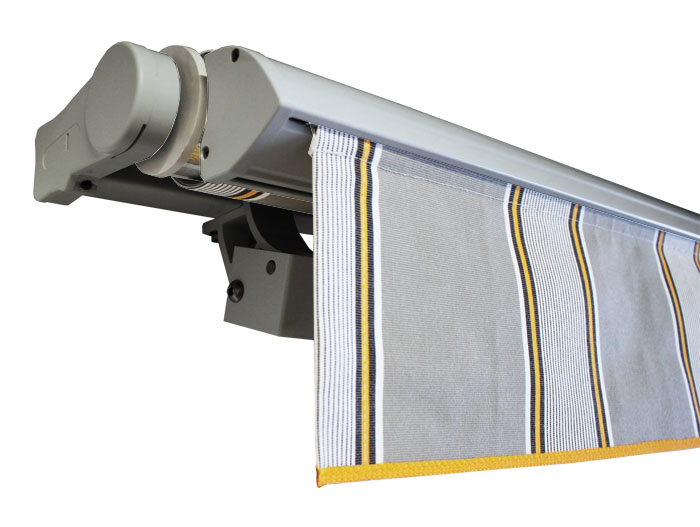

Farben S-Basic
ALLGEMEINE MONTAGEHINWEISE
VARIABLE MONTAGE AN WAND, DECKE ODER DACHSPARREN
  • Montage an der Wand oder Decke und Dachsparren
  • Individuelle Anpassung der Konsolen bei Montage auf Wärmedämmung
  • Innovative Anpassung der Dachsparrenmonatge im Konfigurator
  • CE-Konforme Berechnung der Schrauben und Dübel nach Zuglasten
  • Neigung variabel einstellbar von 5° bis 40° oder optionla Variomatic
Montagearten S-Basic

Wenn Sie in unserem Markisen-Konfigurator die Markise zusammenstellen, erhalten Sie nach Vorgabe des genauen Montageuntergrundes eine CE-NORM konforme Berechnung der notwendigen und geeigneten Dübelsysteme und eventuell zusätzlich erforderlichen Montageplatten.

Speziell für die Dachsparrenmonatge haben wir eine innovative Eingabemaske entworfen, bei der Ihnen die nötigen Dachsparrenabstände auf Grund Ihrer individuellen Angabe der Konsolenpositionen cm-genau angegeben werden.

Natürlich müssen die Konsolen vor der eigentlichen Montage am Mauerwerk befestigt werden. Hierzu finden Sie alle Informationen auf den nachfolgenden Seiten oder in der Montageanleitung, die Sie als PDF downloaden können!

Montagehinweis Markisenkonsolen
WANDMONTAGE

Nachfolgend stellen wir Ihnen die Wandkonsole 50er vor. Das angezeigt Beispiel für Bohrabstände und Lochbild gilt für den Montageuntergrund Beton B25. Bei der Befestigung müssen die Konsolen je mit 2 Stck Schrauben bzw. Dübel befestigt werden. Anzahl der benötigten Wandkonsolen wird im Konfigurator automatisch bestimmt.

50er Wandkonsole
50er Wandkonsole

Die entsprechenden Werte für das Maß X werden bei der Konfiguration der Markise berechnet. Die Konsole kann bis zu 150mm vom Arm weg positioniert werden.

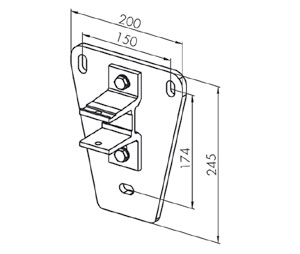

EINSATZ VON MONTAGEPLATTE

Bei Montage der Markise auf nicht druckfestem Untergrund auf Hochlochziegel, Porenbeton und anderen Untergründen ist es bei Ausfällen größer 250 cm meist erforderlich die Anzahl der Befestigungsbohrungen und deren Abstände durch zusätzlich mit der Wandkonsole verschraubte Montageplatten zu erhöhen. Hierfür steht Ihnen die Montageplatte M200 zur Verfügung, die im Online-Konfigurator entsprechend der Eingabe des Montageuntergrundes automatisch festgelegt wird.

Montageplatte M200
Montageplatte M200
Montagehinweis Markisenkonsolen
DECKENMONTAGE

Nachfolgend stellen wir Ihnen die Deckenkonsole 50er vor. Das angezeigt Beispiel für Bohrabstände und Lochbild gilt für den Montageuntergrund Beton B25. Bei der Befestigung müssen die Konsolen je mit 2 Stck Schrauben bzw. Dübel befestigt werden. Anzahl der benötigten Deckenkonsolen wird im Konfigurator automatisch bestimmt.

50er Deckenkonsole
50er Deckenkonsole

Die entsprechenden Werte für das Maß X werden bei der Konfiguration der Markise berechnet. Die Konsole kann bis zu 150mm vom Arm weg positioniert werden.

Montagehinweis Markisenkonsolen
DACHSPARRENMONTAGE
S-Basic Dachsparrenmontage
S-Basic Dachsparrenmontage

Bei der Montage einer offenen Gelenkarmmarkise an den Dachsparren hat man im Gegenschatz zu einer Kassettenmarkise den Vorteil, dass man bei der Positionierung der Konsolen variabel ist und diese bis zu einem Abstand von 150mm vom Gelenkarm platzieren kann.

Somit ist man von der Position der Dachsparren nur gering abhängig und kann die Markisenbreite relativ frei wählen.

Nachfolgend erhalten Sie Informationen über die Lage und Position der Montagekonsolen an der offenen Gelenkarmmarkise S-Basic.

Desweiteren erhalten Sie eine Berechnungsformel, mit der Sie über die Abstände der Dachsparren das Bestellmaß (gesamte Breite) der Markise eingrenzen können. Bitte beachten Sie, dass der Konfigurator die Werte ebenfalls berechnet.

Berechnung der Bestellbreite S-Basic bei Montage an Außenfläche der Dachsparren

S-Basic Dachsparrenmontage außen

Bei der Berechnung ist darauf zu achten, dass wenn X kleiner 160 mm ist, die Konsolen innerhalb der Gelenkarme positioniert werden muss.
Bei mehr als 160 mm werden die Konsolen außerhalb positioniert. Nachfolgend erhalten Sie die Auflistung der Berechnungen für den min. und max. Dachsparrenabstand.

Wenn X kleiner 160mm:

Min. Dachsparrenabstand außen:
Markisenbreite - X links - X rechts - 2x150mm - 2x40mm - 2x50mm

(40 = Armhalter; 50 = Konsole, 150 = max. A Wert)

Max. Dachsparrenabstand außen:
Markisenbreite - X links - X rechts - 2x40mm - 2x50mm

(40 = Armhalter; 50 = Konsole, A Wert = 0)

Wenn X größer gleich 160mm:

Min. Dachsparrenabstand außen:
Markisenbreite - X links - X rechts



Wenn X - 5 kleiner oder gleich 150mm ist:
Max. Dachsparrenabstand außen:
Markisenbreite - 2x30mm - 2x50

(30 = Dicke Seitenkappe; 50 = Konsole)

Wenn X - 5 größer 150mm ist:
Max. Dachsparrenabstand außen:
Markisenbreite - X links - X rechts + 2x150mm

(150 = max. A Wert)


Berechnung der Bestellbreite S-Basic bei Montage an die Innenflächen der Dachsparren

S-Basic Dachsparrenmontage innen

Bei der Berechnung ist darauf zu achten, dass wenn X kleiner 160 mm ist, die Konsolen innerhalb der Gelenkarme positioniert werden muss.
Bei mehr als 160 mm werden die Konsolen außerhalb positioniert. Nachfolgend erhalten Sie die Auflistung der Berechnungen für den min. und max. Dachsparrenabstand.

Wenn X kleiner 160mm:

Min. Dachsparrenabstand innen:
Markisenbreite - X links - X rechts - 2x150mm - 2x40mm

(40 = Armhalter; 150 = max. A Wert)

Max. Dachsparrenabstand innen:
Markisenbreite - X links - X rechts - 2x40mm

(40 = Armhalter; A Wert = 0)

Wenn X größer gleich 160mm:

Min. Dachsparrenabstand innen:
Markisenbreite - X links - X rechts + 2x50mm

(50 = Konsole)

Wenn X - 5 kleiner oder gleich 150mm ist:
Max. Dachsparrenabstand innen:
Markisenbreite - 2x30mm

(30 = Dicke Seitenkappe)

Wenn X - 5 größer 150mm ist:
Max. Dachsparrenabstand innen:
Markisenbreite - X links - X rechts + 2x150mm + 2x50mm

(150 = max. A Wert; 50 = Konsole)

KURBELBEDIENUNG
Kegelradgetriebe S-Basic

In der günstigsten Version der Gelenkarmmarkise S-Basic bieten wir die Bedienung ausschließlich über Handkurbel an. Die Markise ist dann mit einem hochwertigen Kegelradgetriebe mit Untersetzung 4,4:1 mit Freilaufkupplung ausgestattet.

Die ergonomisch geformte Spezialkurbelöse ermöglicht auch ein Drehen des Getriebes über die Handkurbel bei flachem Anstellwinkel.

Die Handkurbel ist abnehmbar und kann in den Längen 140 cm oder 160 cm bestellt werden.

Selbstverständlich können Sie auch die Bedienseite links oder rechts an der Markise auswählen.

SCHALTERBEDIENUNG ÜBER ACOMAX MX-540 MEGA N
ACOMAX MX-N 540 Mega Nothand - Rohrantrieb 40 Nm, 60 mm 8-Kant

Beschreibung

Elektrischer Rohrantrieb für Rollläden, Markisen und ähnliche Anwendungen, mit beidseitig einstellbarer elektromechanischer Endabschaltung und zusätzlichem Handgetriebe für eine manuelle Bedienung. Der Einbau erfolgt direkt in die Wickelwelle und die Bedienung über spezielle Schalter oder Steuergeräte.

Der Motor ist im Auslieferungszustand betriebsbereit in der Markise verbaut. Kabellänge ca. 2,5 Meter.

ACOMAX MX-540 MEGA N
Nothandbedienung

Der Zugang zum Nothandgetriebe befindet sich direkt am Motorkopf des Antriebsmotor. Die Nothandkurbel selbst ist 140 cm lang und mit einem beweglichen 6-Kantstift ausgestattet. Bei Bedarf wird die Nothandkurbel über den Sechskantstift in die Zugangsöffnung des Nothandgetriebes gesteckt. Danach kann die Markise über die Handkurbel bedient werden.

Die Bedienung über Nothandgetriebe ist nur den Notfall eingerichtet, wenn der Motor nicht betriebsbereit ist. Das Getriebe ist nicht für eine dauerhafte Bedienung über Nothandkurbel ausgelegt.

ACOMAX MX-540 MEGA N Nothandbedienung
ACOMAX MX-540 MEGA N Nothandbedienung
PASSENDES STEUERUNGSZUBEHÖR
CX-040 FLÄCHENTASTER
FLÄCHENTASTER CX-040 FÜR UNTERPUTZMONTAGE
BESCHREIBUNG

Doppelwipptaster zur Bedienung von elektrischen Antrieben komplett mit Gehäuse und Schaltwippen. Mit elektrischer Verriegelung.

TECHNISCHE EIGENSCHAFTEN
  • 250 V AC
  • 10 A
  • 1-polig
SOMFY EASY SUN IO
FUNKBEDIENUNG ÜBER ACOMAX MX-540 MEGA N MIT FUNKSET
ACOMAX MX-N 540 Mega Nothand - Rohrantrieb 40 Nm, 60 mm 8-Kant

Beschreibung

Elektrischer Rohrantrieb für Rollläden, Markisen und ähnliche Anwendungen, mit beidseitig einstellbarer elektromechanischer Endabschaltung und zusätzlichem Handgetriebe für eine manuelle Bedienung. Der Einbau erfolgt direkt in die Wickelwelle und die Bedienung über spezielle Schalter oder Steuergeräte.

Der Motor ist im Auslieferungszustand betriebsbereit in der Markise verbaut. Kabellänge ca. 2,5 Meter.

ACOMAX MX-540 MEGA N
Nothandbedienung

Der Zugang zum Nothandgetriebe befindet sich direkt am Motorkopf des Antriebsmotor. Die Nothandkurbel selbst ist 140 cm lang und mit einem beweglichen 6-Kantstift ausgestattet. Bei Bedarf wird die Nothandkurbel über den Sechskantstift in die Zugangsöffnung des Nothandgetriebes gesteckt. Danach kann die Markise über die Handkurbel bedient werden.

Die Bedienung über Nothandgetriebe ist nur den Notfall eingerichtet, wenn der Motor nicht betriebsbereit ist. Das Getriebe ist nicht für eine dauerhafte Bedienung über Nothandkurbel ausgelegt.

ACOMAX MX-540 MEGA N Nothandbedienung
ACOMAX MX-540 MEGA N Nothandbedienung
STEUERUNGSZUBEHÖR INKL.
ACOMAX FUNKSET
FUNKAUSSTATTUNG VON SCHALTERMOTOREN
BESCHREIBUNG

Mit dem ACOMAX Funkset bestehend aus dem 1- Kanal-Handsender CX-421 und dem Funkempfänger CX-411 können Schaltermotoren ganz einfach zum Funkmotor umgewandelt werden. In der Lieferung ist ebenfalls eine Hirschmann-Kupplung enthalten. Zwischen diese Kupplung wird der Funkempfänger gesteckt.

Hirschmann Kopplung
CX-421 FUNKHANDSENDER
CX-421 HANDSENDER 1-KANAL
BESCHREIBUNG

1-Kanal Funkhandsender mit AUF-, AB und STOPP-Taste, inklusive Wandhalterung.

TECHNISCHE EIGENSCHAFTEN
  • 433 MHz
CX-420 FUNKHANDSENDER
CX-411 FUNKEMPFÄNGER
CX-411 STECKER-EMPFÄNGER
BESCHREIBUNG

Externer Funkempfänger für Standardantriebe passend für Hirschmann-Stecker und -Kupplung, ohne integrierte time-Funktion. Zur Ansteuerung dienen alle CX-400 Funksteuerungen.

TECHNISCHE EIGENSCHAFTEN
  • 230 V
  • 50 Hz
  • 433 MHz
CX-411 FUNKEMPFÄNGER
PASSENDES STEUERUNGSZUBEHÖR
CX-420 FUNKHANDSENDER
CX-420 ANHÄNGER-SENDER 1-KANAL
BESCHREIBUNG

Anhänger-Funk-Handsender zur Ansteuerung von einem oder mehreren Funkempfängern.

TECHNISCHE EIGENSCHAFTEN
  • 433 MHz
CX-420 FUNKHANDSENDER
CX-350 SONNEN- UND WINDWÄCHTER
CX-350 SONNE-WIND SOLAR
BESCHREIBUNG

Solar-Funksender in Abhängigkeit von Wind und Sonne zur Ansteuerung der Acomax Funkantriebe sowie externe Funkempfänger. Zum Einlernen wird ein Handsender CX 421 benötigt.

TECHNISCHE EIGENSCHAFTEN
  • 433 MHz
CX-350 SONNEN- UND WINDWÄCHTER

Stoffkollektion Dickson Orchestra

Mit Orchestra präsentiert Dickson das Gewebe einer neuen Generation mit im Outdoor-Markt einzigartigen Charakteristiken und Leistungsmerkmalen

Der hohe Qualitätsanspruch der Stoffe aus dem Hause Dickson basiert auf ständiger Forschung und technischer Spitzenleistung, dank derer immer neue Verarbeitungsprozesse und innovative Materialien entwickelt werden.

Dickson Stoffe sind ausschließlich aus "spinndüsengefärbten" Acrylfasern der Marke Sunacryl gewebt.

Diese hochwertige, von der Abteilung Forschung & Entwicklung bei Dickson erfundene Acrylfaser wird in der Masse gefärbt, d.h. die Farbpigmente werden direkt im Herstellungsprozess eingebracht und nicht erst im Nachhinein.

Daher bieten die Farben eine hervorragende Widerstandsfähigkeit gegen die Einwirkungen von Wind und Wetter, Sonnenstrahlen und sogar das Mondlicht.

Dickson Orchestra

Stoffkollektion Sattler Lumera

Entdecken Sie ein Markisengewebe von völlig neuartiger Qualität: Lumera

Dieser Premiummarkisenstoff, gewebt mit der von Sattler neu entwickelten CBA-Faser, zeichnet sich durch besonders brillante Farben aus, deren hohe Leuchtkraft außergewöhnlich lange anhält. Das liegt an der sehr glatten und dichten Oberfläche des Gewebes, durch die ein Selbstreinigungseffekt erzeugt wird, der es jeder Art von Schmutz schwer macht, haften zu bleiben.

Weiter verbessert wird der Schutz vor Verunreinigungen noch durch die Kombination mit Sattlers einzigartigem TeXgard-easy-Clean Finish. So belegt eine Studie des ÖTI (Instituts für Ökologie, Technik und Innovation), dass bis zu 50 % weniger Schmutz haften bleibt als an herkömmlichen Markisenstoffen.

Zudem ist der Stoff extrem wasserabweisend und hat ein sehr harmonisches Warenbild.

Sattler Lumera
