JALOUSIERBARE ROLLLADEN BIROLL
BiRoll vereint Technik und Optik
OPTIONAL MIT INSEKTENSCHUTZ
Lichteinfall, Lüftungsmöglich UND Insektenschutz in einem

Jalousierbarer Rollladen BiRoll Panorama - Der Rolladen mit Jalousiefunktion

Die BiRoll Panorama Lamelle macht den Vorbaurollladen von SOWERO zum Rolladen mit Jalousiefunktion. Der Jalousierbare Vorbaurolladen mit Biroll Panorama Lamellen ist sicherlich kein Billig - Produkt, bei dem es ausschließlich um einen günstigen Preis geht. Hier haben die Merkmale der hohen Qualität und des einzigartigen Bedienung- und Steuerungskomfort oberste Priorität. Der Jalousierbare Rollladen verbindet die Eigenschaften von klassischen Rollläden mit den Vorteilen eines modernen Sonnenschutzes und bietet gleichzeitig eine stabile Alternative zu Außenjalousien bzw. Raffstore. Der Jalouierbare Rollladen BIROLL Panorama hat bei einer Breite von 250cm noch die Windwiderstandsklasse von 4. Deshalb ist er auch nicht so windanfällig, wie andere Sonnenschutzsysteme. Da der BiRoll Panorama Behang im Heroal Kastensystem verbaut ist, ist dieser Rollladen auch mit jedem Premium Vorbaurollladen von SOWERO kombinierbar. Dies hat den Vorteil, dass man aus rein optischen Gründen nicht alle Rollläden am Haus mit dem jalousierbaren Rollladen ausstatten muss, sondern nur an den Fenstern und Türen, an denen eine erhöhte und komfortable Lichtregulierung über Rolladen mit Jalousiefunktion erforderlich und gewünscht ist.

ZUM ONLINE KONFIGURATOR
100% MADE IN GERMANY - DAS PERFEKTE ZUSAMMENSPIEL ZWISCHEN HEROAL UND BIROLL

Wir fertigen unsere Rollläden aus dem führenden Rollladen-System von HEROAL. Halbzeuge, Rohmaterialien und Produktion aus Deutschland garantieren Qualität und Zuverlässigkeit auf höchstem Niveau. Der BiRoll Panorama Behang ist ebenfalls Made in Germany und wird als Komplettpaket bei uns verbaut.

PROFIL MIT JALOUSIEFUNKTION

Die Rollladenprofile bestehen aus jalousierbaren Blenden und Stäben mit großen Licht- und Luftöffnungen. Die Profile werden aus hochwertigem stranggepressten und pulverbeschichteten Aluminium hergestellt. Bei der Produktvarianten Panorama Plus ist ein Insektenschutzgitter aus stabilem Drahtgewebe in den Rollladenstäben integriert. Die Lamellen sind grundsätzlich arretiert.

GROßE LICHT- UND LUFTÖFFNUNGEN

Die jalousierbaren Profile des Rollladensystems Panorama besitzen größere Licht- und Luftöffnungen als herkömmliche Rollläden.
Sie können damit bis zu 50% für den Licht- und Lufteinlass geöffnet werden.

SOMFY RS100 IO - FLÜSTERMOTOR

Beim Einsatz der Panorama Lamellen, muss der Motor genau darauf abgestimmt sein. Durch die Möglichkeit der Zwischenposition für den geschlossen Zustand und den Softlauf beim Anfahren und Einfahren des Behangs, ist der Somfy RS100 io perfekt geeignet für diesen Rollladen.

STRANGGEPRESSTE WINKELENDLEISTE

Die zweiteilige Winkelendleiste sorgt nicht nur für einen optisch perfekten Abschluss, sondern dichtet den Rollladen zusätzlich ab. Zudem ist sie durch den abnehmbaren Winkel wartungsfreundlich. Die eingezogene Gummilippe sorgt zum einen für ein geräuschloses Aufsetzen des Behangs. Zum anderen können hierdurch kleine Unebenheiten der Fensterbank oder des Bodens ausgeglichen werden.

VERSTÄRKTE BÜRSTENDICHTUNG

Wir setzen der Diskussion ein Ende. Keine neoprenen Einlagen, keine einfach Bürstendichtung, sondern verstärkte Bürstendichtung. Diese Variante vereint die Vorteile beider Ausführungen. Durch die Verstärkung nutzt die Bürste nicht so schnell ab und gewährleistet dadurch lange einen leisen Lauf der Lamellen und eine Schonung der Lamellen.

QUALITÄT MIT UMWELTBEWUSSTSEIN

Für die Rollladensysteme verarbeitet heroal nur beste Aluminium-Legierungen. Die hochwertigen Pulverbeschichtungen und der 2-Schicht-Dicklack sorgen für Witterungsbeständigkeit und ein langes Leben unserer Rollläden. Bei der Herstellung tragen wir aktiv zum Klimaschutz bei: Wir nutzen recyceltes Aluminium und verwenden bei der Ausschäumung der Rollladenstäbe ausschließlich Wasser als Treibmittel.

TECHNIK DER PANORAMA LAMELLEN
ALLES AUF EINEN BLICK
DIE INNOVATIVE JALOUSIEFUNKTION

Die Technik des Rollladensystems Panorama ermöglicht ein innovatives Jalousieren der Rollladenprofile. Dies funktioniert allein mittels Schwerkraft und aufgrund eines patentierten Hebelmechanismus und ist somit absolut wartungsfrei.

Dabei drückt das obere Profil auf das darunterliegende und öffnet dadurch die Blenden. Auf Zug wird die Blende wieder fest verschlossen.

Bitte beachten Sie, dass die Panorama Behänge im geschlossenen Zustand das Tageslicht oder helle Lichtquellen weitgehend abdunkeln können. Die Behänge ermöglichen aber keine komplette Verdunkelung. Im Bereich der großen Licht- und Luftöffnungen können Lichtreflexionen auftreten.

Technik und Funktion
Innenansicht

Panorama ist der erste echte Rollladen mit Jalousiefunktion. Er verbindet die Eigenschaften klassischer Rollläden mit den Vorteilen eines modernen Sonnenschutzes.

  • mehr Licht
  • mehr Luft
  • Transparenz
  • Sonnenschutz

Die Produktvariante Panorama Plus ISG bietet zusätzlich zur Jalousiefunktion den Komfort eines integrierten Insektenschutzes.

DIE EIGENSCHAFTEN DER PANORAMA LAMELLE
Wärmeschutz Wärmeschutz
Witterungsschutz Witterungsschutz
Sichtschutz Sichtschutz
Schalldämmung Schalldämmung

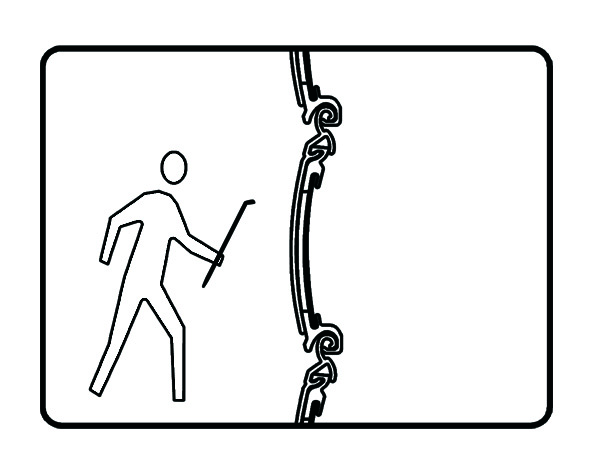

Sicherheit Sicherheit
DIE VORTEILE DER PANORAMA LAMELLE
Sonnenschutz Sonnenschutz
Durchsicht Durchsicht
Tageslicht Tageslicht
Lufteinlass Lufteinlass
Insektenschutz Insektenschutz
KASTENMATERIAL BZW. KASTENAUSFÜHRUNG

Um bei diesem Produkt die höchsten Anforderungen zu erfüllen, setzen wir bei BiRoll Vorbaurollladen ausschließlich auf einen stranggepressten Kasten.

STRANGGEPRESSTER KASTEN
BiRoll Rollladen stranggepresster Kasten

Eine stabile und sichere Vorbau-Kastenlösung bietet das stranggepresste Alu-Blendsystem von heroal. Es erfüllt die Anforderungen des BVRS-Richtlinie TR 111 zum erhöhten Einbruchschutz und ist auch bei großen Elementbreiten absolut formstabil und hagelschlagsicher.

Die Dicke der Alu-Blende beträgt 2,0mm.

Hoch-Wetter-Resistent bzw. highly weather resistent, dafür steht hwr und repräsentiert den derzeit weltbesten Standard bei der Beschichtung von Aluminiumoberflächen über die gesamte RAL-Palette. heroal dur hwr erfüllt die höchsten Qualitätsanforderungen der Klasse 2 von Qualicoat und der Masterqualität von GSB. Pulverlack der Qualicoat-Klasse 2 bzw. der GSB-Masterqualität müssen im sogenannten Florida-Bewitterungstest 36 Monate unbeschadet und mit nur minimalen, fest definierten Veränderungen an der Beschichtungsoberfläche bestehen, damit sie als hoch wetterfest eingestuft werden.

Bei diesem speziellen Test werden beschichtet Aluminiumbleche für die Außenanwendung hinsichtlich ihres Verhaltens auf Restglanzhaltung und Farbtonstabilität unter der natürlichen, hohen UV-Belastung im US-Bundesstaat Florida geprüft. heroal dur hwr beschichtete Bleche haben dieser intensiven ultravioletten Bestrahlung drei Jahre mit Bravour getrotzt. Dies entspricht einer Standdauer von mindestens zehn Jahren im Klima Mitteleuropas.

Lackierung des stranggepressten Kastens
ECKIGER KASTEN 45°
ECKIGER KASTEN STRANGGEPRESST
Premium Rollladen stranggepresster Kasten

Mit seiner markanten fünfeckigen Kastenform setzt das rollgeformte Vorbau-Blendenelement optische Akzente in der Fassade. Außerdem bringt die 45°-Schräge an der unteren Blendenfront einen größeren Lichteinfall in die Räumlichkeiten.

SICHERHEIT
  • stranggepresst: Einbruchhemmend gemäß BVRS-Richtlinie TR 111
  • Hohe Kastenstabilität und Sicherheit: Wandungen aus hochwertigen Aluminium-Legierungen plus spezieller heroal Verbindungstechnik
DESIGN
  • Fünfeckige Vorbau-Blende mit markanter Optik
  • Mehr Lichteinfall durch 45°-Schräge
  • Vielfältige Einbaumöglichkeiten
  • Kastengrößen: 150, 165, 180, 205
  • Große Farbauswahl
  • Hochwitterungsbeständige Oberflächenveredelung mit 2-Schicht-Dicklack oder hochwertige hwr-Pulverbeschichtung

Wie jeder unserer Rollladenformen ist auch der eckige Kasten gewissen Baubarkeitsregeln unterlegen. Bei der Eingabe der Maß werden Sie in unserem Konfigurator darauf hingewiesen. Somit müssen Sie sich keine Gedanken machen, ob Ihr Wunschrollladen überhaupt baubar ist. Das übernimmt für Sie der Konfigurator. Bei der Berechnung des Preises prüft der Konfigurator die Maße automatisch anhand einer Tabelle und gibt entsprechende weitere Hinweise zur weiteren Bearbeitung aus.


REVISION DES KASTENS
Premium Rollladen Revisionsklappe eckiger Kasten

Um den Austausch von Rollladenbehang und Motor im montierten Zustand des Rollladen durchzuführen, muss es möglich sein den Kasten von außen zu öffnen. Deshalb ist der Rollladenkasten aus stabilem Alumuminium nach vorne mit einem Revisionsdeckel ausgestattet. Somit ist das Durchführen von Wartungsarbeiten kein Problem mehr.

Nachfolgend erläutern wir mögliche Anwendungen und Einbausituationen für den eckigen Kasten:

MONTAGE ALS LINKSROLLER (bei Montage als Linksroller wickelt der Rollladen weg vom Fenster)

Premium Rollladen Einbau eckiger Kasten
GERADER KASTEN 90°
GERADER KASTEN STRANGGEPRESST
Premium Rollladen stranggepresster gerader Kasten

Dieses Vorbaukastensystem ist eine viereckige, stranggepresste Blendenlösung mit klarer, rechtwinkliger Kontur. Es bietet sich für Neu- und Altbau gleichermaßen an und erfüllt in Sachen Einbruchschutz höchste Anforderungen.

SICHERHEIT
  • Einbruchhemmend gemäß BVRS-Richtlinie TR 111
  • Hohe Kastenstabilität und Sicherheit: Wandungen aus hochwertigen Aluminium-Legierungen plus spezieller heroal Verbindungstechnik
DESIGN
  • Viereckige, stranggepresste Vorbau-Blende mit klarer, rechtwinkliger Kontur
  • Vielfältige Einbaumöglichkeiten
  • In allen Farben beschichtbar
  • Extrem witterungsbeständige Oberfläche durch hochwertige hwr-Pulverbeschichtung

Wie jeder unserer Rollladenformen ist auch der eckige Kasten gewissen Baubarkeitsregeln unterlegen. Bei der Eingabe der Maß werden Sie in unserem Konfigurator darauf hingewiesen. Somit müssen Sie sich keine Gedanken machen, ob Ihr Wunschrollladen überhaupt baubar ist. Das übernimmt für Sie der Konfigurator. Bei der Berechnung des Preises prüft der Konfigurator die Maße automatisch anhand einer Tabelle und gibt entsprechende weitere Hinweise zur weiteren Bearbeitung aus.


REVISION DES KASTENS
Premium Rollladen Revisionsklappe gerader Kasten

Um den Austausch von Rollladenbehang und Motor im montierten Zustand des Rollladen durchzuführen, muss es möglich sein den Kasten von außen zu öffnen. Deshalb ist der Rollladenkasten aus stabilem Alumuminium nach vorne mit einem Revisionsdeckel ausgestattet. Somit ist das Durchführen von Wartungsarbeiten kein Problem mehr.

Nachfolgend erläutern wir mögliche Anwendungen und Einbausituationen für den geraden Kasten:

MONTAGE ALS LINKSROLLER (bei Montage als Linksroller wickelt der Rollladen weg vom Fenster)

Premium Rollladen Einbau gerader Kasten
RUNDER KASTEN
RUNDER KASTEN STRANGGEPRESST
Premium Rollladen stranggepresster runder Kasten

Elegantes Design, kombiniert mit einem Plus an Sicherheit: In der stranggepressten Variante erfüllt die hochstabile Rundblende die Anforderungen der BVRS-Richtlinie TR 111 zum erhöhten Einbruchschutz und kann harmonisch in das Fassaden-Bild integriert werden oder mit markanter Farbgestaltung optische Akzente setzen. Mit clipbaren Rundvorsatzprofilen für die Führungsschienen lässt sich diese Rundoptik gezielt erweitern.

SICHERHEIT
  • stranggepresst: Einbruchhemmend gemäß BVRS-Richtlinie TR 111
  • Hohe Kastenstabilität und Sicherheit: Wandungen aus hochwertigen Aluminium-Legierungen plus spezieller heroal Verbindungstechnik
DESIGN
  • Ästhetische Rundoptik
  • Kastengrößen: 150, 165, 180 und 205 mm
  • In allen Farben beschichtbar
  • Optional: clipbare Rundvorsatzprofile für Führungsschienen
  • Hochwitterungsbeständige Oberflächenveredelung mit 2-Schicht-Dicklack oder hochwertige hwr-Pulverbeschichtung

Wie jeder unserer Rollladenformen ist auch der eckige Kasten gewissen Baubarkeitsregeln unterlegen. Bei der Eingabe der Maß werden Sie in unserem Konfigurator darauf hingewiesen. Somit müssen Sie sich keine Gedanken machen, ob Ihr Wunschrollladen überhaupt baubar ist. Das übernimmt für Sie der Konfigurator. Bei der Berechnung des Preises prüft der Konfigurator die Maße automatisch anhand einer Tabelle und gibt entsprechende weitere Hinweise zur weiteren Bearbeitung aus.


REVISION DES KASTENS
Premium Rollladen Revisionsklappe runder Kasten

Um den Austausch von Rollladenbehang und Motor im montierten Zustand des Rollladen durchzuführen, muss es möglich sein den Kasten von außen zu öffnen. Deshalb ist der Rollladenkasten aus stabilem Alumuminium nach vorne mit einem Revisionsdeckel ausgestattet. Somit ist das Durchführen von Wartungsarbeiten kein Problem mehr.

Nachfolgend erläutern wir mögliche Anwendungen und Einbausituationen für den runden Kasten:

MONTAGE ALS LINKSROLLER (bei Montage als Linksroller wickelt der Rollladen weg vom Fenster)

Premium Rollladen Einbau runder Kasten
PANORAMA - ROLLLADENPANZER MIT JALOUSIEFUNKTION

Mit dem Panorama Profil von BiRoll setzen wir unsere Vorbaurollladen von heroal ein einen Rollladenpanzer mit einer innovativen Jalousiefunktion ein. Der Rollladenpanzer setzt sich aus Rollladenprofilen zusammen, die wahlweise jalousiert oder geschlossen werden können.

Mit den großen Licht- und Luftöffnungen können die jalousierbaren Panorama-Profile bis zu 50% für den Licht- und Lufteinlass geöffnet werden. Gleichzeitig bieten sie Transparenz und Sonnenschutz. Mit dem Rollladenpanzer Panorama lassen sich die Vorteile der Jalousiefunktion optimal nutzen.

Die Produktvariante Panorama Plus besteht aus jalousierbaren Profilen, die zusätzlich mit einem in den Profilen integrierten Insektenschutzgitter ausgestattet sind.

HINWEIS: Beim Einsatz der Panorama Lamelle von BiRoll ist es zwingend notwendig, dass der eingesetzte Motor eine Zwischenposition speichern kann, damit die jalousierbaren Lamellen geschlossen werden können. Zudem sollte der Motor einen Softlauf haben, damit das Öffnen und Schließen der Blenden nicht zu laut wird.

Alle diese Punkte vereint der bei SOWERO eingesetzte Motor SOMFY RS100 io.

PANORAMA
  • aus stranggespresstem Aluminium - Nenndicke 8mm - Deckhöhe 37mm
  • mit großen Licht- und Luftöffnungen 55 x 21 mm
  • mit jalousierbaren Blenden
  • inkl. Arretierungen
  • Panzergewicht: 6,5 kg/m²
PANORAMA PLUS ISG

Die Plus ISG Lamelle bieten neben den jalousierbaren Blenden zusätzlich das Insektenschutzgitter. Sie können sowohl Licht als auch Luft eindringen lassen, sind aber trotzdem vor Fliegen und Mücken geschützt.

  • Panzergewicht: 6,8 kg/m²
EINBRUCHSHEMMUNG DURCH HOCHSCHIEBESICHERUNG - BEI UNS STANDARD!
HOCHSCHIEBESCHUTZ BEI FESTEN VERBINDERN

Hochschiebesicherung bei festen Wellenverbindern

Durch die grundsätzliche Bedienung des BiRoll Rollladen mit Motoren mit elektronischen Endlagen und Drehmomentabschaltung (Hinderniserkennung), erfolgt die Aufhängung des Rollladenpanzers an der Rollladenwelle über sogenannte feste Wellenverbinder. Feste Wellenverbinder verhindern durch den Anstellwinkel nach unten gänzliches Hochschieben des Rollladenbehanges. Unsere festen Wellenverbinder werden mit der Rollladenwelle nicht nur verklemmt, sondern auch verschraubt. Somit wird ein leichtes "Abplatzen" des Verbinders verhindert. Bei Einwirken von Hebelwerkzeugen (Kuhfuß), hält der feste Wellenverbinder bis zu 70 Kg Druck stand. Dieser Hochschiebeschutz wirkt somit als Einbruchschutz.

FÜHRUNGSSCHIENEN
SICHERE LÖSUNGEN FÜR ALLE EINBAUSITUATIONEN

Wir bietet eine variantenreiche Palette an Führungsschienen, mit der passgenaue Lösungen für jede Einbausituation realisiert werden können. Die äußerst stabilen stranggepressten Schienen aus hochwertigem Aluminium sind mit verstärkten Bürstendichtungen ausgestattet und sorgen für einen stabilen Panzerstand und ein geräuscharmes Abrollen des Behangs.
Für die Farbgestaltung der Führungsschienen steht die komplette Farbpalette in der bewährten hwr-Pulverbeschichtungs-Qualität zur Auswahl.

ENERGIESPAREN
  • Führungsschienen verhindern Wärmebrücken zwischen Rolladenpanzer und Fensterrahmen und damit Energieverluste
SICHERHEIT
  • Hochstabile stranggepresste Aluminium-Führungsschienen
  • Sicherer Panzerlauf und geräuscharmes Abrollen durch verstärkte Bürstendichtungen
  • stabiler Panzerstand
SCHALLSCHUTZ
  • Geräuscharmer Panzerlauf
DESIGN
  • Gestaltungsvielfalt durch umfangreiche Typenauswahl
  • Ausführungsvarianten für integrierten Insektenschutz
  • Oberfläche mit hochwertiger hwr-Pulverbeschichtung
  • In jeder Farbe beschichtbar
Führungsschiene BiROll Rollladen
Führungsschiene mit einer Bürstendichtung
Führungsschiene mit neoprenen Einlagen
VERSTÄRKTE BÜRSTENDICHTUNGEN

Die Führungsschienen unserer BiRoll Rollladen sind grundsätzlich mit verstärkten Bürstendichtungen ausgestattet. Diese Bürsten sind zusätzlich mit einer neoprenen Verstärkungslippe stabilisiert und schützen die Bürste vor schnellem Abrieb und Verschleiß.

Diese Bürstendichtung vereint die Vorteile der normalen unverstärkten Bürstendichtung un der neoprenen Einlage und bietet somit die optimale Lösung.

Führungsschiene mit verstärkter Bürstendichtung
UNSERE FÜHRUNGSSCHIENEN IM ÜBERBLICK
Führungsschienendetails HTF
Führungsschienendetails F-HTF-12
Führungsschienendetails F-HTF-20
Führungsschienendetails LHTF
BEFESTIGUNG BOHRUNG UND VERSCHRAUBUNG DER FÜHRUNGSSCHIENEN
Bohrungen Führungsschienen

Wenn Sie einen Vorbaurollladen bestellen, können Sie die Führungsschienen werksseitig vorgebohrt wählen. Dabei kann die Richtung der Bohrungen entweder nach hinten durch die Hohlkammer zum Anschrauben direkt auf den Fensterrahmen, oder seitlich gebohrt zur Verschraubung seitlich an die Mauerlaibung gewählt werden.

Die Bohrungen werden dabei grundsätzlich als Stufenbohrungen Außendurchmesser 10 mm und Innendurchmesser 5 mm ausgebohrt. Bei Sonder-RAL Beschichtung ist das Eingangsloch 11mm.

VERSCHRAUBUNG FÜHRUNGSSCHIENEN UND ROLLLADENKASTEN
Verschraubung Kasten und Führungsschienen

Ein absolutes "Highlight" und entscheidendes Qualitätsmerkmal. Bei unserem BiRoll Rollladensystem ist die Führungsschienen- und gleichzeitige Kastenverschraubung mit nur einer Schraube pro Seite gelöst. Für die Montage des Rollladens werden die Führungsschienen auf die Lagerschalenzapfen aufgesteckt. Die erste Bohrung der Führungsschiene sitzt immer von der Oberkante 32 mm nach unten versetzt. Diese Bohrung ist deckungsgleich mit der Aussparung im Lagerschalenzapfen. Beim Anschrauben des Rollladens über die Führungsschienen wird somit gleichzeitig der Rollladenkasten mit befestigt und kann somit nicht nach vorne abkippen. Der Rollladenkasten selbst muss somit nicht angeschraubt werden. Das vereinfacht erheblich den Montageaufwand.

WINKELENDLEISTE MIT GUMMILIPPE

Um den Rollladen im geschlossenen Zustand einen optisch perfekten Abschluss zu bieten und um den Rollladenkasten zusätzlich abzudichten, verwenden wir beim BiRoll Vorbaurollladen die zweiteilige stranggepresste Winkelendleiste. Die Abschlussleisten der Behänge bzw. die Endleisten sind bei unseren SOWERO BiRoll Rollladen grundsätzlich unten mit einer Gummilippe ausgestattet. Somit ist ein leises Schließen des Rollladen gewährleistet. Die Gummilippe verringert zudem die Gefahr des Anfrierens des Rollladenpanzers.

Winkelendleiste mit Gummilippe
Winkelendleiste geschlossen

Nicht nur aus optischen Gründen, sondern auch auf Grund der Drehmomentabschaltung des Motors, verwenden wir hier die Winkelendleiste. Spezial beim eingesetzten Motor SOMFY RS100 io mit Softeinlauf ist auch ein leises Schließen des Rollladen garantiert. Durch die elektronisch abgespeicherten Endlagen erkennt der Motor ca. 10cm vorher den Endpunkt und verringert die Laufgeschwindigkeit und sorgt für ein geräuschloses Einfahren des Behangs.

Beim Aufwickeln des Rollladenbehanges nach oben, muss verhindert werden, dass der Behang bei Bedienung unkontrolliert oben in den Rollladenkasten aufgewickelt wird. Dafür sind unsere BiRoll Rollläden mit entsprechenden Winkelendleisten ausgestattet. Auf Grund dieser Ausführung bleibt die Endleiste im aufgewickelten Zustand nur ca. 15 mm sichtbar.

Der Winkel de Winkelendleiste ist abnehmbar und ermöglicht somit immer eine Revision, wie z. B. beim Ausbau des Rollladenbehanges im montierten Zustand des Rollladens.

Wir verwenden grundsätzlich keine außenliegenden Anschlagstopfen, die auf die Endleiste verschraubt sind. Zum einen ist dies optisch sehr auffällig, zum anderen können durch derartige Anschläge Verformungen am Rollladenkasten auftreten, wenn der Behang beim Aufwickeln zu stark nach oben drückt wird. z.B. bei Motoren mit Drehmomentabschaltung. Des Weiteren bleibt hier die Endleiste im aufgewickelten Zustand bis zu 30 mm sichtbar.

Endleiste mit Anschlagstopfen
KABELAUSTRITT MOTORANSCHLUSSKABEL AM ROLLLADEN KASTEN

Wir bieten verschiedene Möglichkeiten für den Kabelaustritt die optional ausgewählt werden können. Hier ist zu beachten, dass das Kabel mit einer Länge von ca. 2,5 mtr aus dem Kasten herausgeführt wird.

Kabelaustritt Rollladenkasten

1 = Standard Kabelaustritt links/rechts hinten unten

2 = Kabelaustritt links/rechts hinten oben (nicht möglich bei Ausstattung mit Insektenschutzrollo)

7 = Kabelaustritt links/rechts nach unten durch die Führungschiene

8 = Kabelaustritt links / rechts oben hinten (nicht möglich bei Ausstattung mit Insektenschutzrollo)

A = Kabelaustritt links / rechts seitlich vorne unten

B = Kabelaustritt links / rechts seitlich vorne oben

C = Kabelaustritt links / rechts seitlich hinten oben (nicht möglich bei Ausstattung mit Insektenschutzrollo)

D = Kabelaustritt links / rechts seitlich hinten unten

KABELFÜHRUNG NACH UNTEN DURCH DIE FÜHRUNGSSCHIENE

Für besondere Fälle bieten wir zusätzlich die Möglichkeit, dass Anschlusskabel des Motors nach unten durch die Hohlkammer der Führungsschiene zu führen. Bitte beachten Sie, dass die Länge des aus der Führungsschiene austretenden Kabels immer 2,5 Meter - Höhe der Führungsschiene ist.

Kabelaustritt aus der Führungsschiene
SOMFY RS100 IO
ELEKTRONISCHER FUNKEINSTECKANTRIEB

Der erste intelligente Plug & Play Funkantrieb verbindet herausragende Vorteile für den Installateur mit einzigartigem Mehrwert für den Nutzer, z.B. ein extrem geringes Laufgeräusch und sanfte Fahrbewegungen an den Endlagen. Zwei Fahrgeschwindigkeiten können konfiguriert und vom Nutzer (je nach Steuerung) aufgerufen werden. Antrieb mit laufender elektronischer Drehmomentüberwachung (TCS = Torque Control System), Hinderniserkennung beim Schließen (bei Verwendung fester Wellenverbinder) und Anfrierschutz. Automatische Erkennung der Drehrichtung. Endlagen können entweder automatisch (mit zyklischer Korrektur) oder fix eingestellt werden. Eine Zwischenposition kann schnell und einfach individuell definiert und über einen (Hand-/Wand-) Sender oder eine io Sonnenschutzsteuerung angesteuert werden. Die einzigartige io-Technologie erlaubt einfachste Konfiguration und Einbindung der Antriebe in eine Hausinstallation mit den io-Steuerungsprodukten.

Somfy RS100 io
Schutzfunktionen des Motors
Komfort
  • Sehr leiser Lauf, selbst bei normaler Geschwindigkeit
  • Regelbare Geschwindigkeit, wodurch eine weitere Geräuschreduktion ermöglicht wird
  • Sanftes Anfahren und Stoppen
Langlebigkeit
  • Lange Lebensdauer
  • Schonung des Rollladensystems durch sanfte Fahrbewegungen und optimale Anpassung des Antriebs an den Rollladen
Sicherheit
  • Dank io-Technologie ist der Antrieb mit allen Smart Home Sicherheitsfunktionen kompatibel
  • Durch die Konfigurierbarkeit wird die optimale Wirkung fester Wellenverbinder ermöglicht
PASSENDES STEUERUNGSZUBEHÖR
SOMFY SITUO 1 IO II PURE
1-KANAL FUNKHANDSENDER
BESCHREIBUNG

Manuelle Vor-Ort-Steuerung eines io-Antriebes oder io-Funkempfängers per Funk.

VORTEILE
  • Einzel-, Gruppen- und Zentralbedienung möglich
  • „my“-Taste zum Stopp oder Aufrufen der Lieblingsposition (z. B. optimale Schattenposition)
  • AUF-Taste zum Öffnen des Rollladens, Einfahren der Markise bzw. Einschalten der Beleuchtung
  • AB-Taste zum Schließen des Rollladens, Ausfahren der Markise bzw. Ausschalten der Beleuchtung
  • Programmiertaste auf der Rückseite des Funkhandsenders
  • Drahtlos / batteriebetrieben
  • Wandhalter für flexible Montage
SOMFY SITUO 1 IO II
SOMFY SITUO 5 IO II
5-KANAL FUNKHANDSENDER
BESCHREIBUNG

Manuelle Vor-Ort-Steuerung mehrerer io-Antriebe oder io-Funkempfänger per Funk.

VORTEILE
  • Einzel-, Gruppen- und Zentralbedienung möglich
  • „my“-Taste zum Stopp oder Aufrufen der Lieblingsposition (z. B. optimale Schattenposition)
  • AUF-Taste zum Öffnen des Rollladens, Einfahren der Markise bzw. Einschalten der Beleuchtung
  • AB-Taste zum Schließen des Rollladens, Ausfahren der Markise bzw. Ausschalten der Beleuchtung
  • Taste für Kanalauswahl bei Situo 5 io
  • Programmiertaste auf der Rückseite des Funkhandsenders
  • LED für Sende- und Batteriezustandsanzeige und für Kanalauswahl bei Situo 5 io
  • Drahtlos / batteriebetrieben
  • Wandhalter für flexible Montage
SOMFY SITUO 5 IO II
SOMFY SMOOVE RS100 IO
1-KANAL SENSITIVER FUNKWANDSENDER
BESCHREIBUNG

Sensitiver Funkwandsender mit Geschwindigkeitsregelung für RS100 io Antriebe.
Das Produkt entspricht den bekannten Smoove 1 io Sendern, mit folgenden Unterschieden

  • Wahlschalter für die Fahrgeschwindigkeit des Rollladens
  • Im Modus "normal" bewegt sich der Rollladen mit normaler Geschwindigkeit
  • Im Modus "langsam" (Feder-Symbol) bewegt sich der Rollladen mit verminderter Geschwindigkeit, wodurch Laufgeräusche reduziert werden
VORTEILE
  • Bedienung über Drucktasten
  • Passend zu allen gängigen Schalterprogrammen über einen 50 x 50 mm Adapterrahmen der Schalterhersteller, sowie Befestigungsplatte für andere Schalterprogramme
  • Einzel-, Gruppen oder Zentralbedienung möglich
  • AUF-Taste zum Öffnen des Rollladens
  • „my“-Taste zum Stoppen oder Aufrufen der Lieblingsposition
  • AB-Taste zum Schließen des Rollladens
  • Programmiertaste auf der Rückseite des Moduls
  • Befestigungsplatte für einfache und flexible Wandmontage, keine UP-Dose erforderlich
  • LED zur Sendeanzeige
  • Drahtlos und batteriebetrieben, daher geringster Installationsaufwand
GESCHWINDIGKEITSREGELUNG
  • Der Modus "langsam" ermöglicht eine Reduktion der Rollladen-Laufgeräusche bei RS100 io Antrieben
SOMFY SMOOVE RS100 IO
DOWNLOADBEREICH PREMIUM ROLLLADEN
ALLE ANLEITUNGEN AUF EINEN BLICK
ZUM ONLINE KONFIGURATOR
Beratung verfügbar
Unsere Experten-Beratung
Wir sind für Sie da:
Mo: 09:00-12:00 u. 13:00-17:00
Di: 09:00-12:00 u. 13:00-17:00
Mi: 09:00-13:00
Do: 09:00-12:00 u. 13:00-17:00
Fr: 09:00-12:00 u. 13:00-17:00
Rückruf-Service
Ehrliche Kundenmeinungen
Bewertung:BewertungssternBewertungssternBewertungssternBewertungssternBewertungssternBewertungsstern
Roland Niederberger:
Ich bin von der Fa.Sowero echt begeistert. Tolle Betreuung, tolle Lieferung und toller Service. Auch...

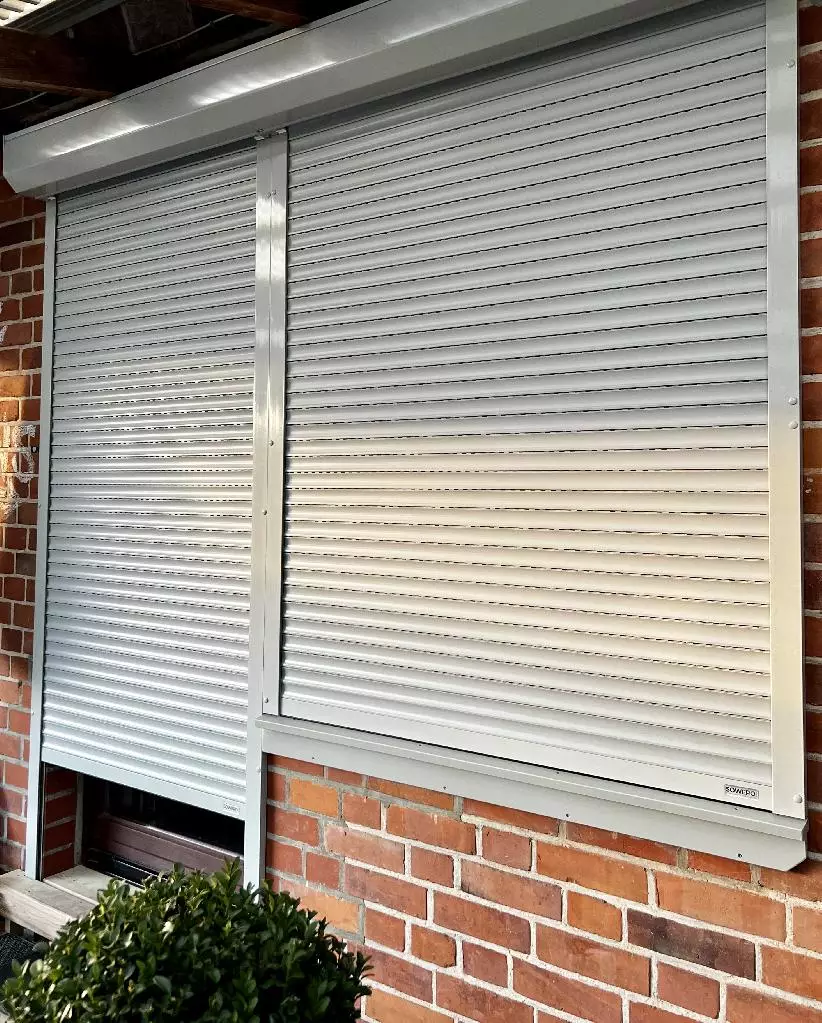

Roland Niederberger Mit Referenzfotos
Premium Qualität Made in Germany
SOWERO Produkte 100% Made in Germany und CE-zertifiziert.
