Raffstore SMS plus
mit patentiertem Befestigungssystem - einfach und schnelle Montage

Reflexa Raffstore Schnellmontagesystem SMS plus nach Maß

Um den Montageaufwand von Raffstore im Sinne effizienter Montagetätigkiet zu reduzieren und ideal an die Bedürfnisse für Do-It-Yourself Handwerker anzupassen, hat Reflexa das modizifiertes, innovatives und kosteneffizientes Schnellmontagesystem SMS plus entwickelt. Mit diesem System sind auch Sie in der Lage, kleinere oder auch größere Bauvorhaben mit privaten Umfeld auch ohne großes Vorwissen auf einfache Weise zu realisieren. Das Raffstore Schnellmontagesystem ist für verschiedene Untergründe ausgelegt und kann somit auf allen gängigen Holz-, Alumnium- und Kunststofffenstern, sowie auf Beton und Pfosten-Riegel-Fassaden eingesetzt werden.

In der Standardausfürhung wird der Reflexa Raffstore nach Maß vormontiert in einer U-Kanalblende geliefert. Vor Ort müssen Sie lediglich die Führungsschienen aufstecken und mit dem Kasten befestigen. Anschließend werden die Montageprofile am Fenster vormontiert und der Raffstore kann eingehängt und eingeclipst werden.

Mit dem Reflexa Raffstore mit Schnellmontagesystem SMS plus werden Sie zum Sonnenschutzprofi und verschaffen Ihrem Eigenheim einen modernen Look.

ZUM ONLINE KONFIGURATOR

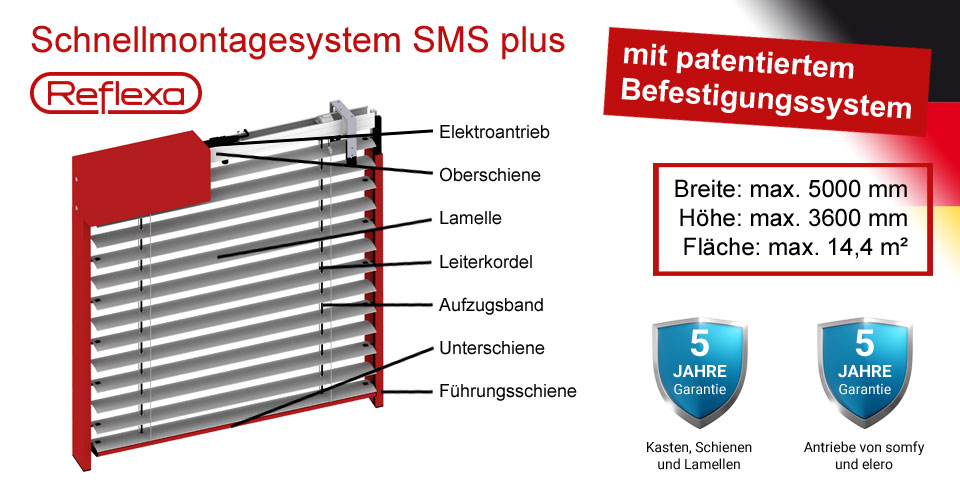

Reflexa Raffstore Schnellmontagesystem SMS plus Details
SCHNELLMONTAGESYSTEM SMS PLUS

Das patentierte System, welches mit einem abgeschrägten Montageprofil und einem vormontierten Einhängebügel ausgestattet ist, ermöglicht eine einfache und schnelle Montage. Der Raffstore wird dabei über die Einhängebügel auf der Schräge des montierten Montageprofils eingehängt und auf das Montageprofil geclipst. Nutzen Sie diesen unschlagbaren Produktvorteil und werden Sie mit Reflexa und SOWERO zum Raffstore-Profi.

VERDUNKLUNGSLAMELLE 71N

Mit der innovativen Verdunklungslamelle 71N wird der Raffstore zum Allrounder und kann damit auch in Schlafräumen eingesetzt werden. Die gebördelte Designlamelle hat eine Breite von 71mm und ist mit tiefgezogenen Aufzugsbandstanzungen ausgestattet. Mit einer max. Breite von 4700mm, einer max. Höhe von 3600mm und einer max. Fläche von 13m² ist diese Lamelle nahezu für alle Einsatzorte geeignet.
Erfahren Sie im Reiter "Lamellen" mehr über die Verdunklungslamelle 71N.

VERSCHIEDENE BLENDENAUSFÜHRUNG

Um Ihren Raffstore perfekt an Ihre Bedürfnisse anpassen zu können, kann der Raffstore SMS plus sowohl mit Blende, ohne Blende für Schachtmontage oder auch mit Blende und Putzträger ausgestattet werden. Zudem können Sie bei gewählter Blende eine individuelle Blendehöhe einstellen, um auch bei mehreren Raffstoren optisch Gleichheit zu erzeugen.

MAXIMALE WENDUNG CA. 180°

Wir machen keine halben Sachen und statten alle unsere Raffstore mit der maximalen Wendemöglichkeit von nahezu 180° aus. Vor allem in Kombination mit dem Schalter Reflexa Touch oder den Handsendern mit Scroll-/Slide-Funktion haben Sie hier alle Möglichkeiten, um den Lichteinfall genau nach Ihren Wünschen zu steuern. Möglich bei den Lamellentypen 60NF, 60N, 80NF und 80N.

HIGH-END QUALITY MOTORISIERUNG

Unsere Reflexa Raffstore SMS plus sind generell mit Motor ausgestattet, damit auch hier der Montageaufwand gering bleibt. Wir setzen hier wie gewohnt nur auf das Beste vom Besten. Wählen Sie bei der Art des Antriebes zwischen Schalter und Funk. Mit SOWERO machen Sie auch hier keine Abstriche und können zwischen den beiden Marktführern somfy und elero. Alle Raffstore sind mit einem sogenannten Auflaufpilz ausgestattet, der einen Defekt bei Verlust der Endlagen des Motors verhindert.

MIT BLENDE (STANDARD)

In der Standardausführung besitzt der Reflexa Raffstore Schnellmontagesystem SMS plus eine U-Kanalblende, die aus einem 2,0mm starkem, gekantetem Alumnium besteht. Die Oberfläche der Blende ist pulverbeschichtet und die Verbödung ist seitlich geschweißt. Die Blendentiefe ist unabhängig von der Auswahl der Lamellen immer 140 mm tief. Die Blendenhöhe ist von Auswahl der Lamelle und der Höhe abhängig.

Detail mit Blende
Raffstore Schnellmontagesystem SMS plus mit Blende

Im Auslieferungszustand ist der Raffstore in der U-Kanalblende vormontiert und muss lediglich auf die Zapfen der Führungsschiene aufgesteckt werden und pro Seite jeweils mit 2 Schrauben gesichert werden.

Bei der direkten Montage ohne Distanzierung der Führungsschienen ist die U-Blende an beiden Enden gebördelt.

MONTAGESITUATIONEN

Reflexa Raffstore Schnellmontagesystem SMS plus kann in den nachfolgenden Situationen verwendet werden:

Raffstore auf Fenster in Nische

Raffstore auf Fenster in Nische
Raffstore auf Mauer

Raffstore auf Mauer
OHNE BLENDE FÜR SCHACHTMONTAGE

Mit der Variante ohne Blende können Sie den Raffstore in einen bereits vorhandenen Schacht montieren. Durch den Einsatz der kleinen 60er Lamelle wird hier nur eine Schachttiefe von 120 mm benötigt. Um die Oberschiene im Schacht von oben her zu schützen wird hier ein zusätzliche Alu-U-Profil aufgesetzt. Die benötigte Schachthöhe ist von Auswahl der Lamelle und der Höhe abhängig. Die benötigte Schachttiefe ist von Auswahl der Lamelle abhängig.

Raffstore Schnellmontagesystem SMS plus mit Blende
Raffstore Schnellmontagesystem SMS plus ohne Blende für Schachtmontage

Im Auslieferungszustand ist der Raffstore vormontiert und muss lediglich über die Winkelenstücke auf die Zapfen der Führungsschiene aufgesteckt werden und pro Seite jeweils mit 2 Schrauben gesichert werden.

MONTAGESITUATIONEN

Reflexa Raffstore Schnellmontagesystem SMS plus kann in den nachfolgenden Situationen verwendet werden:

Raffstore auf Fenster in Nische

Raffstore auf Fenster in Nische
MIT BLENDE UND PUTZTRÄGERPLATTE

In der Variante mit Blende und Putzträgerplatte besitzt der Reflexa Raffstore Schnellmontagesystem SMS plus eine U-Kanalblende, die aus einem 2,0mm starkem, gekantetem Alumnium besteht. Die Oberfläche der Blende ist pulverbeschichtet und die Verbödung ist seitlich geschweißt. Die Blendentiefe ist unabhängig von der Auswahl der Lamellen immer 140 mm tief. Der vordere Teil der U-Kanalblende ist zudem aufgekantet, um die Putzträgerplatte und den Putz beim Einbau zu halten. Die Länge der Aufkantung ist abhägig von der Größe der Blende:

Aufkantung Putzträger:
- Breite Raffstore < 2000mm: 20mm
- Breite Raffstore > 2000mm: Breite / 10

Stärke Putzträgerplatte: 8mm

Detail mit Blende und Putzträgerplatte
Raffstore Schnellmontagesystem SMS plus mit Blende und Putzträgerplatte

Im Auslieferungszustand ist der Raffstore in der U-Kanalblende vormontiert und muss lediglich auf die Zapfen der Führungsschiene aufgesteckt werden und pro Seite jeweils mit 2 Schrauben gesichert werden.

Bei der direkten Montage ohne Distanzierung der Führungsschienen ist die U-Blende hinten nach innen gebördelt.

MONTAGESITUATIONEN

Reflexa Raffstore Schnellmontagesystem SMS plus kann in den nachfolgenden Situationen verwendet werden:

Raffstore auf Fenster in Nische

Raffstore auf Fenster in Nische
FLACHLAMELLLE 60NF
Flachlamelle 60NF

Allgemeine Informationen

  • Einsatzort: Raffstore - SMS plus bei Schachtmontage
  • Breite: 60 mm
  • max. Breite im SMS plus: 4000mm
  • max. Höhe im SMS plus: 3400mm
  • max. Fläche im SMS plus: 12m²
  • max. Windeinsatzempfehlung im SMS plus: 17m/s - Windstärke 7
WINDEINSATZEMPFEHLUNG 60NF

Angaben der Windempfehlungswert in m/s.

Höhe Raffstore Breite Raffstore
1000 1500 2000 2500 3000 3500 4000
1000 17 17 13 13 13 10 10
1500 17 17 13 13 13 10 10
2000 17 17 13 13 13 10 10
2500 17 17 13 13 13 10 10
3000 17 17 13 13 13 10 10
3500 17 17 13 13 13 10 10

bei Laibungsmontage in die Nische kann der Tabellenwert auf den nächstgrößeren Tabellenwert erhöht werden (z.B: von 13 auf 17) (Maximalwert 17 m/s) dies bis zu einer maximalen Breite von 3000mm.

Verfügbare Farben

Verkehrsweiß (1)
ähnl. RAL 9016

Lamellenfarbe Verkehrsweiß

Weißaluminium (14)
ähnl. RAL 9006

Lamellenfarbe Weißaluminium

Graualuminium (17)
ähnl. RAL 9007

Lamellenfarbe Graualuminium

Anthrazit metallic (74)
ähnl. DB 703

Lamellenfarbe Anthrazit metallic

Tiefschwarz (75)
ähnl. RAL 9005

Lamellenfarbe Tiefschwarz
GEBÖRDELTE LAMELLLE 60N
Gebördelte Lamelle 60N

Allgemeine Informationen

  • Einsatzort: Raffstore - SMS plus bei Schachtmontage
  • Breite: 60 mm
  • max. Breite im SMS plus: 5000mm
  • max. Höhe im SMS plus: 3400mm
  • max. Fläche im SMS plus: 14,4m²
  • max. Windeinsatzempfehlung im SMS plus: 17m/s - Windstärke 7
WINDEINSATZEMPFEHLUNG 60N

Angaben der Windempfehlungswert in m/s.

Höhe Raffstore Breite Raffstore
1000 1500 2000 2500 3000 3500 4000 4500 5000
1000 17 17 17 17 17 17 17 17 17
1500 17 17 17 17 17 13 13 13 13
2000 17 17 17 17 17 13 13 13 13
2500 17 17 17 17 17 13 13 13 13
3000 17 17 17 17 17 13 13 13 13
3500 17 17 17 13 13 13 13 13 10

bei Laibungsmontage in die Nische kann der Tabellenwert auf den nächstgrößeren Tabellenwert erhöht werden (z.B: von 13 auf 17) (Maximalwert 17 m/s) dies bis zu einer maximalen Breite von 3000mm.

Verfügbare Farben

Verkehrsweiß (1)
ähnl. RAL 9016

Lamellenfarbe Verkehrsweiß

Reinweiß (45)
ähnl. RAL 9010

Lamellenfarbe Reinweiß

Weißaluminium (14)
ähnl. RAL 9006

Lamellenfarbe Weißaluminium

Graualuminium (17)
ähnl. RAL 9007

Lamellenfarbe Graualuminium

Anthrazit metallic (74)
ähnl. DB 703

Lamellenfarbe Anthrazit metallic

Lichtgrau (12)
ähnl. RAL 7035

Lamellenfarbe Lichtgrau

Grauweiß (13)
ähnl. RAL 9002

Lamellenfarbe Grauweiß

Schiefergrau (15)
ähnl. RAL 7015

Lamellenfarbe Schiefergrau

Anthrazitgrau (16)
ähnl. RAL 7016

Lamellenfarbe Anthrazitgrau

Achatgrau (10)
ähnl. RAL 7038

Lamellenfarbe Achatgrau

Perlweiß (30)
ähnl. RAL 1013

Lamellenfarbe Perlweiß

Maisgelb (49)
ähnl. RAL 1006

Lamellenfarbe Maisgelb

Tiefschwarz (75)
ähnl. RAL 9005

Lamellenfarbe Tiefschwarz
FLACHLAMELLLE 80NF
Flachlamelle 80NF

Allgemeine Informationen

  • Einsatzort: Raffstore - SMS plus
  • Breite: 80 mm
  • max. Breite im SMS plus: 5000mm
  • max. Höhe im SMS plus: 3600mm
  • max. Fläche im SMS plus: 12m²
  • max. Windeinsatzempfehlung im SMS plus: 17m/s - Windstärke 7
WINDEINSATZEMPFEHLUNG 80NF

Angaben der Windempfehlungswert in m/s.

Höhe Raffstore Breite Raffstore
1000 1500 2000 2500 3000 3500 4000 4500 5000
1000 17 17 13 13 13 10 10 10 10
1500 17 17 13 13 13 10 10 10 10
2000 17 17 13 13 13 10 10 10 10
2500 17 17 13 13 13 10 10 10 10
3000 17 17 13 13 13 10 10 10 8
3500 17 17 13 13 13 10 10 10 8
4000 17 13 13 13 10 10 10 8 8

bei Laibungsmontage in die Nische kann der Tabellenwert auf den nächstgrößeren Tabellenwert erhöht werden (z.B: von 13 auf 17) (Maximalwert 17 m/s) dies bis zu einer maximalen Breite von 3000mm.

Verfügbare Farben

Verkehrsweiß (1)
ähnl. RAL 9016

Lamellenfarbe Verkehrsweiß

Reinweiß (45)
ähnl. RAL 9010

Lamellenfarbe Reinweiß

Weißaluminium (14)
ähnl. RAL 9006

Lamellenfarbe Weißaluminium

Graualuminium (17)
ähnl. RAL 9007

Lamellenfarbe Graualuminium

Anthrazit metallic (74)
ähnl. DB 703

Lamellenfarbe Anthrazit metallic

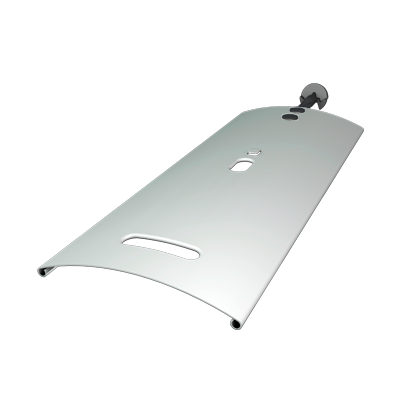

Lichtgrau (12)
ähnl. RAL 7035

Lamellenfarbe Lichtgrau

Schiefergrau (15)
ähnl. RAL 7015

Lamellenfarbe Schiefergrau

Anthrazitgrau (16)
ähnl. RAL 7016

Lamellenfarbe Anthrazitgrau

Taubenblau (6)
ähnl. RAL 5014

Lamellenfarbe Taubenblau

Achatgrau (10)
ähnl. RAL 7038

Lamellenfarbe Achatgrau

Moosgrün (21)
ähnl. RAL 6005

Lamellenfarbe Moosgrün

Purpurrot (25)
ähnl. RAL 3004

Lamellenfarbe Purpurrot

Perlweiß (30)
ähnl. RAL 1013

Lamellenfarbe Perlweiß

Staubgrau (37)
ähnl. RAL 7037

Lamellenfarbe Staubgrau

Graubraun (46)
ähnl. RAL 8019

Lamellenfarbe Graubraun

Maisgelb (49)
ähnl. RAL 1006

Lamellenfarbe Maisgelb

Lichtbronze (51)

Lamellenfarbe Lichtbronze

Bronze (52)

Lamellenfarbe Bronze

Tiefschwarz (75)
ähnl. RAL 9005

Lamellenfarbe Tiefschwarz
GEBÖRDELTE LAMELLLE 80N
Gebördelte Lamelle 80N

Allgemeine Informationen

  • Einsatzort: Raffstore - SMS plus
  • Breite: 80 mm
  • max. Breite im SMS plus: 5000mm
  • max. Höhe im SMS plus: 3600mm
  • max. Fläche im SMS plus: 14,4m²
  • max. Windeinsatzempfehlung im SMS plus: 17m/s - Windstärke 7
WINDEINSATZEMPFEHLUNG 80N

Angaben der Windempfehlungswert in m/s.

Höhe Raffstore Breite Raffstore
1000 1500 2000 2500 3000 3500 4000 4500 5000
1000 17 17 17 17 17 17 17 17 17
1500 17 17 17 17 17 13 13 13 13
2000 17 17 17 17 17 13 13 13 13
2500 17 17 17 17 17 13 13 13 13
3000 17 17 17 17 17 13 13 13 13
3500 17 17 17 13 13 13 13 13 10
4000 17 17 17 13 13 13 13 10 10

bei Laibungsmontage in die Nische kann der Tabellenwert auf den nächstgrößeren Tabellenwert erhöht werden (z.B: von 13 auf 17) (Maximalwert 17 m/s) dies bis zu einer maximalen Breite von 3000mm.

Verfügbare Farben

Verkehrsweiß (1)
ähnl. RAL 9016

Lamellenfarbe Verkehrsweiß

Reinweiß (45)
ähnl. RAL 9010

Lamellenfarbe Reinweiß

Weißaluminium (14)
ähnl. RAL 9006

Lamellenfarbe Weißaluminium

Graualuminium (17)
ähnl. RAL 9007

Lamellenfarbe Graualuminium

Anthrazit metallic (74)
ähnl. DB 703

Lamellenfarbe Anthrazit metallic

Lichtgrau (12)
ähnl. RAL 7035

Lamellenfarbe Lichtgrau

Grauweiß (13)
ähnl. RAL 9002

Lamellenfarbe Grauweiß

Schiefergrau (15)
ähnl. RAL 7015

Lamellenfarbe Schiefergrau

Anthrazitgrau (16)
ähnl. RAL 7016

Lamellenfarbe Anthrazitgrau

Rubinrot (3)
ähnl. RAL 3003

Lamellenfarbe Rubinrot

Taubenblau (6)
ähnl. RAL 5014

Lamellenfarbe Taubenblau

Achatgrau (10)
ähnl. RAL 7038

Lamellenfarbe Achatgrau

Beige (11)
ähnl. RAL 1019

Lamellenfarbe Beige

Moosgrün (21)
ähnl. RAL 6005

Lamellenfarbe Moosgrün

Purpurrot (25)
ähnl. RAL 3004

Lamellenfarbe Purpurrot

Perlweiß (30)
ähnl. RAL 1013

Lamellenfarbe Perlweiß

Staubgrau (37)
ähnl. RAL 7037

Lamellenfarbe Staubgrau

Graubraun (46)
ähnl. RAL 8019

Lamellenfarbe Graubraun

Maisgelb (49)
ähnl. RAL 1006

Lamellenfarbe Maisgelb

Lichtbronze (51)

Lamellenfarbe Lichtbronze

Bronze (52)

Lamellenfarbe Bronze

Hellbeige (71)

Lamellenfarbe Hellbeige

Tiefschwarz (75)
ähnl. RAL 9005

Lamellenfarbe Tiefschwarz
VERDUNKLUNGSLAMELLE 71N
Verdunklungslamelle 71N

Allgemeine Informationen

  • Einsatzort: Raffstore - SMS plus
  • Breite: 71 mm
  • max. Breite im SMS plus: 4700mm
  • max. Höhe im SMS plus: 3600mm
  • max. Fläche im SMS plus: 13m²
  • max. Windeinsatzempfehlung im SMS plus: 17m/s - Windstärke 7
  • Wendung nur bis max 90° möglich
WINDEINSATZEMPFEHLUNG 71N

Angaben der Windempfehlungswert in m/s.

Höhe Raffstore Breite Raffstore
1000 1500 2000 2500 3000 3500 4000 4500 5000
1000 17 17 17 17 17 17 17 17 17
1500 17 17 17 17 17 17 17 17 17
2000 17 17 17 17 17 17 17 17 17
2500 17 17 17 17 17 17 17 17 17
3000 17 17 17 17 17 17 17 17 17
3500 17 17 17 17 17 17 17 17 13
4000 17 17 17 17 17 17 17 13 13
Verfügbare Farben

Verkehrsweiß (1)
ähnl. RAL 9016

Lamellenfarbe Verkehrsweiß

Reinweiß (45)
ähnl. RAL 9010

Lamellenfarbe Reinweiß

Weißaluminium (14)
ähnl. RAL 9006

Lamellenfarbe Weißaluminium

Graualuminium (17)
ähnl. RAL 9007

Lamellenfarbe Graualuminium

Anthrazit metallic (74)
ähnl. DB 703

Lamellenfarbe Anthrazit metallic

Lichtgrau (12)
ähnl. RAL 7035

Lamellenfarbe Lichtgrau

Grauweiß (13)
ähnl. RAL 9002

Lamellenfarbe Grauweiß

Schiefergrau (15)
ähnl. RAL 7015

Lamellenfarbe Schiefergrau

Anthrazitgrau (16)
ähnl. RAL 7016

Lamellenfarbe Anthrazitgrau

Rubinrot (3)
ähnl. RAL 3003

Lamellenfarbe Rubinrot

Taubenblau (6)
ähnl. RAL 5014

Lamellenfarbe Taubenblau

Achatgrau (10)
ähnl. RAL 7038

Lamellenfarbe Achatgrau

Beige (11)
ähnl. RAL 1019

Lamellenfarbe Beige

Moosgrün (21)
ähnl. RAL 6005

Lamellenfarbe Moosgrün

Purpurrot (25)
ähnl. RAL 3004

Lamellenfarbe Purpurrot

Perlweiß (30)
ähnl. RAL 1013

Lamellenfarbe Perlweiß

Staubgrau (37)
ähnl. RAL 7037

Lamellenfarbe Staubgrau

Graubraun (46)
ähnl. RAL 8019

Lamellenfarbe Graubraun

Maisgelb (49)
ähnl. RAL 1006

Lamellenfarbe Maisgelb

Lichtbronze (51)

Lamellenfarbe Lichtbronze

Bronze (52)

Lamellenfarbe Bronze

Hellbeige (71)

Lamellenfarbe Hellbeige

Tiefschwarz (75)
ähnl. RAL 9005

Lamellenfarbe Tiefschwarz
ALLGEMEINE MONTAGEHINWEISE
Standardausführung mit Blende

Hier erhalten Sie den Raffstore in der Blende vormontiert. Vor Ort müssen Sie lediglich die Führungschienen (mit vormontiertem Steckbolzen) noch mit dem der Blende verschrauben.

Funktionsprinzip
Funktionsprinzip SMS plus
Montageprofil
Montageprofil SMS plus
Schachtmontage optional

Ideal für bauseitig vorhandene Schächte ist die SMS plus Schachtmontage. Wie bei der Standardausführung müssen Sie auch hier vor Ort nur noch die Führungschienen (mit vormontiertem Steckbolzen) an das Alu-U-Profil (mit vormontiertem Raffstiore und Winkelendstücke) befestigt werden.

Funktionsprinzip Schachtmontage
Funktionsprinzip Schachtmontage SMS plus
HINWEIS UNTERSCHIENE

In der Standardausführung mit den 60er und 80er Lamellen ist der untere Endpunkt so eingestellt, dass die Unterschiene 25mm von der Unterkante der Endkappe endet. Die Unterschiene ist bei dieser Ausführung star.

Unterschiene SMS plus Standard

Bei Auswahl der 71er Lamellen ist der untere Endpunkt so eingestellt, dass die Unterschiene ebenfalls 25mm von der Unterkante der Endkappe endet. Jedoch wendet hier die Unterschiene entsprechend der Lamellenposition und benötigt unterhalb der Endkappe noch weitere 3mm PLatz. Berücksichtigen Sie das bei der Maßaufnahme.

Unterschiene SMS plus Verdunklungslamelle
DAS MONTAGEPROFIL

Der große Vorteil des Reflexa Raffstore Schnellmomntagesystems SMS plus ist die patentierte Art der Montage über das Montageprofil. Dabei kann die Führungsschiene Typ S70 ganz einfach über das Montageprofil an die Fassade bzw. an das Fenster geclipst.

Verwendung des Montageprofils

Die Befestigungsachse des Montageprofils befindet sich 12,5 mm versetzt zur Aussenkante der Führungsschiene. Die Oberkante des Montageprofils befindet sich auf derselben Höhe wie die Unterkante der Blende im montierten Zustand. Die Unterkante der Führungsschienenendkappe sitzt im montierten Zustand 25 mm unterhalb des Montageprofils. Anhand dieser Angaben kann das Montageprofil vorab an der Fassade oder dem Fensterrahmen befestigt werden.

Montageprofil SMS plus
Detailschnitt Montage SMS plus
Einclipsen der Anlage in das Montageprofil

Die Anlage wird über die Einhängebügel auf der Schräge des montierten Montageprofils eingehängt und auf das Montageprofil geclipst. Das Clipsprofil wird über die Führungsnippel des Raffstorepakets in die Blende eingeführt und anschließend in die Führungsschiene eingeclipst. Eine weitere Befestigung des Clipsprofils ist nicht notwendig. Abschließend wird die Führungsschiene und das Montageprofil mit einer Sicherungsschraube gesichert.

Einhängebügel SMS plus
Montageprofil eingeclipst SMS plus
FÜHRUNGSSCHIENEN

Standardmäßig wird bei Raffstore SMS plus die Führungsschiene S70 eingesetzt. Die Führungsschiene hat eine Breite von 25mm und eine Tiefe von 84mm. Im vorderen Bereich besitzt die Schiene eine schwarze Kunststoffeinlage, in der die Nippel der Lamellen gehalten und geführt werden. Somit ist höchste Stablität garantiert. Das Maß ziwschen Mitte Lamelle und Anschluss nach hinten ist genau 70mm.

Führungsschiene S70
MONTAGE ÜBER FÜHRUNGSSCHINEN MIT BOHRUNG

Möchten Sie den Raffstore Schnellmontagesystem SMS plus nicht über das Montageprofil montieren, sondern die Führungsschiene direkt verschrauben, haben Sie dazu zwei Möglichkeiten. Die Bohrung A, von vorne gebohrt, oder Bohrung B, seitlich gebohrt. Auch bei dieser Variante sollten Sie zuerst den Kasten mit den Schienen verschrauben und dann den komplette Raffstore ansetzen und verschrauben.

Achtung: Bei Bohrung A muss vo der Montage die einclipsbare Kunststoffführung aus der Füheungsschiene genommen werden.

Bohrungsarten SMS plus
Maße Bohrungen

Bohrung A:
12,5mm von der Außenkante der Führungsschiene

Bohrung 8:
35mm von der Hinterkante der Führungsschiene

Montage ohne Montageprofil? Wann macht das Sinn?

Der ausschlaggebende Punkt für das Schnellmontagesystem ist die Verwendung des Montageprofils. Doch nicht immer ist der Einsatz des Profils möglich. Ist z.B. ein vollflächig gerades Aufbringen des Profils durch Unebenheiten im Mauerwerk nicht möglich oder muss die Montage seitlich erfolgen, dann können Sie die Variant mit gebohrten Führungsschienen wählen.

DISTANZIERUNG DER FÜHRUNGSSCHINEN

Eine Distanzierung der Führungsschienen und damit verbunden der kompletten Anlage kann nötig sein, wenn der Behang beim Abfahren an einem Hinderniss, wie z.B. einem Außengriff einer Terrassentüre, hängen bleiben würden. In diesem Fall können Sie die Anlage in 10mm Schritten, beginnend mit 20mm bis hin zu 180mm distanzieren.

Die gewählte Distanzierung setzt sich aus den beiden Distanzprofilen 20mm und 30mm zusammen. Die Profile werden ab Werk zusammen beschichtet und bereits mit der Führungsschiene fest verbunden bei Ihnen angeliefert. Die Distanzierung ist nur bei der Montage mit dem Montageprofil möglich.

Distanzprofil Raffstore Schnellmontagesystem SMS plus
Abkantung hinten bei Distanzprofil

Bei einer Distanzierung der Führungsschienen wird die Blende standardmäßig entsprechend der Distanzierung nach hinten abgekantet, um den dabei entstehenden Spalt abzudecken.

ELERO JA SOFT
JALOUSIEANTRIEB MIT GERÄUSCHLOSER SOFTBREMSE

Der Elero JA Soft ist optimal auf die spezifischen Anforderungen von Jalousien uind Raffstore abgestimmt. Er verfügt über einen integrierten Thermoschutz und eine komfortabel einstellbare Endabschaltung mit einem Bereich von max. 85 Umdrehungen. Dank der Soft-Technologie ist der Jalousiemotor von elero außerdem besonders leise und schonend. Die Endschalter für den unteren und oberen Abschaltpunkt sind einzeln, von außen zugänglich.

EIGENSCHAFTEN
  • Anwendungen: Jalousien / Raffstore
  • Endabschaltung: Mechanisch
  • Steuerung: Kabelgebunden
GERÄUSCHLOSE SOFTBREMSE

Durch die geräuschlose Soft-Bremse entfällt das lästige Klack-Geräusch was insbesondere für den Innenbereich und bei häufiger Verstellung durch Gebäudeautomatisierungs-systeme ein wesentlicher Vorteil ist.

TECHNISCHE DATEN
  • Stromversorgung: 230/50 V / Hz
  • Schutzart: IP44
  • Kabel: 0,5 Meter, mit Hirschmann STAS3
ELERO JA SOFT
PASSENDES STEUERUNGSZUBEHÖR
SOMFY SMOOVE UNO - RASTER
SCHALTER
BESCHREIBUNG

Der Smoove Uno ist ein verdrahteter Taster, mit dem Sie einen Rollladen oder eine Markise manuell bedienen können. Durch das Drücken und Halten der AUF- und AB-Taste können Sie Ihren Behang in die gewünschte Position fahren. Mit der STOP-Taste ist es möglich den Behang in einer beliebigen Position anzuhalten.

Im Lieferumfang sind alle Teile enthalten, um den Schalter zu montieren, wie eine Somfy-Schalterabdeckung, einen Zwischenrahmen und eine Montageplatte.

VORTEILE
  • AUF-, AB- und STOP-Taste
SOMFY SMOOVE UNO
SOMFY CHRONIS SMOOVE UNO
Programmschaltuhr
BESCHREIBUNG

Basisversion des neuen Motorsteuer geräts als 50 x 50 mm Modul mit integrierter Zeitschaltuhr zum automatischen Öffnen und Schließen von Rollladen, Raffstores und mehr.

Lieferumfang: Programmschaltuhr ohne Rahmen

VORTEILE
  • Das große Display mit Hintergrundbeleuchtung ermöglicht eine einfache, menügeführte Bedienung und Programmierung mittels Klartextanzeige.
  • Modernes Design: aufgrund des 50 x 50 mm Moduls wird der Chronis Smoove Uno mit den Smoove Rahmen in die Schalterprogramme führender Hersteller integriert.
  • Tages- und Wochenprogramm. Individuelle Öffnungs- und Schließzeiten für jeden Wochentag oder für die gesamte Woche (Montag–Sonntag) programmierbar
  • zwei Schaltzeiten pro Tag (frei definierbar)
  • Cosmic Programm abends (Schließen entsprechend Sonnenuntergangs zeiten)
  • Raffstore-Mode einstellbar für eine exakte Lamellenwendung
  • automatische Sommer-/Winterzeitumstellung
  • mit Security-Urlaubsschaltung (verändert automatisch Öffnungs- und Schließzeiten im Bereich + / – 15 Minuten
  • neue „Skip next“ Funktion: Nächster programmierter Fahrbefehl kann auf Knopfdruck unterdrückt werden
TECHNISCHE DATEN
  • Betriebsspannung: 220–240V, ~ 50 / 60Hz
  • Schaltkontaktbelastbarkeit Relais: 3A / cos phi >0,9
  • Betriebstemperatur: 0 °C bis +40 °C
  • Umgebungsbedingungen: trockene Wohnräume
  • Schutzart: IP20
  • Schutzklasse: II
  • Laufzeit Antrieb: max. 4 Min.
FUNKTIONSPRINZIP Funktionsprinzip
SOMFY CHRONIS SMOOVE UNO
SOMFY SOLIRIS SMOOVE UNO
ZEIT-, WIND- UND SONNENAUTOMATIK
BESCHREIBUNG

3-in-1-Lösung zur optimalen Bedienung Ihres Motors mit Zeit-, Wind- und Sonnenautomatik. Der Somfy® Wind- und Sonnensensor bietet den perfekten Schutz Ihrer Markise vor Windschäden, wie z.B. Schäden am Markisentuch, etc. Der Somfy® Sensor misst laufend die aktuelle Windgeschwindigkeit und fährt Ihre Markise ein, sobald der Wind zu stark ist. Zusätzlich bietet Ihnen der Somfy® Wind- und Sonnensensor eine automatische Beschattung bei hoher Sonneneinstrahlung. Genießen Sie den Sommer ganz entspannt mit dem cleveren automatischen Sonnenschutz des Sonnensensors.

VORTEILE
  • Intelligenter Schalter zur automatischen und manuellen Bedienung Ihrer Markisen
  • Steuergerät mit integrierter Zeitschaltuhr und Wind-Helligkeitssensor
  • Bedienen Sie Ihre Produkte manuell oder automatisch per Zeit-, Wind- und Helligkeitsautomatik
  • Der Sensor misst laufend die aktuelle Windgeschwindigkeit und Sonneneinstrahlung
  • Einfach zu bedienen und einzustellen
  • Erweiterbar um Somfy® Regensensor und Somfy® Raumthermostat
  • Kombinierbar mit Somfy® Smoove Rahmen und Rahmen führender Hersteller
TECHNISCHE EIGENSCHAFTEN SCHALTER
  • Volt / Frequenz: 230V 50/60 Hz
  • Endfertigung: Weiß & Grau
  • Breite 50mm
  • Höhe 50mm
  • IP Schutzklasse: IP20
SOMFY SOLIRIS SMOOVE UNO
ELERO JA COMFORT
JALOUSIEANTRIEB MIT ELEKTRONISCHER ABSCHALTUNG

Der Elero JA Comfort ist optimal auf die spezifischen Anforderungen von Jalousien und Raffstore abgestimmt. Der Motor ist mit einer elektronischen Endabschaltung, Langsamfahrt, Stillstandserkennung und Bandlängenausgleich ausgestattet. Zudem zeichnet er sich durch leise Endlagenanfahrt ohne Klackgeräusche aus.

EIGENSCHAFTEN
  • Anwendungen: Jalousien / Raffstore
  • Endabschaltung: Elektronisch
  • Steuerung: Kabelgebunden
PRODUKTMERKMALE IM ÜBERBLICK
  • Bandlängenausgleich
  • Stillstandserkennung
  • Langsamfahrt während der Lamellenwendung und vor den Endlagen
  • Überwachter Pilz-Auflaufschalter
  • Geräuschlose Softbremse
GERÄUSCHLOSE SOFTBREMSE

Durch die geräuschlose Soft-Bremse entfällt das lästige Klack-Geräusch was insbesondere für den Innenbereich und bei häufiger Verstellung durch Gebäudeautomatisierungs-systeme ein wesentlicher Vorteil ist.

TECHNISCHE DATEN
  • Stromversorgung: 230/50 V / Hz
  • Schutzart: IP54
  • Kabel: 0,5 Meter, mit Hirschmann STAS3
ELERO JA COMFORT
PASSENDES STEUERUNGSZUBEHÖR
SOMFY SMOOVE UNO - RASTER
SCHALTER
BESCHREIBUNG

Der Smoove Uno ist ein verdrahteter Taster, mit dem Sie einen Rollladen oder eine Markise manuell bedienen können. Durch das Drücken und Halten der AUF- und AB-Taste können Sie Ihren Behang in die gewünschte Position fahren. Mit der STOP-Taste ist es möglich den Behang in einer beliebigen Position anzuhalten.

Im Lieferumfang sind alle Teile enthalten, um den Schalter zu montieren, wie eine Somfy-Schalterabdeckung, einen Zwischenrahmen und eine Montageplatte.

VORTEILE
  • AUF-, AB- und STOP-Taste
SOMFY SMOOVE UNO
SOMFY CHRONIS SMOOVE UNO
Programmschaltuhr
BESCHREIBUNG

Basisversion des neuen Motorsteuer geräts als 50 x 50 mm Modul mit integrierter Zeitschaltuhr zum automatischen Öffnen und Schließen von Rollladen, Raffstores und mehr.

Lieferumfang: Programmschaltuhr ohne Rahmen

VORTEILE
  • Das große Display mit Hintergrundbeleuchtung ermöglicht eine einfache, menügeführte Bedienung und Programmierung mittels Klartextanzeige.
  • Modernes Design: aufgrund des 50 x 50 mm Moduls wird der Chronis Smoove Uno mit den Smoove Rahmen in die Schalterprogramme führender Hersteller integriert.
  • Tages- und Wochenprogramm. Individuelle Öffnungs- und Schließzeiten für jeden Wochentag oder für die gesamte Woche (Montag–Sonntag) programmierbar
  • zwei Schaltzeiten pro Tag (frei definierbar)
  • Cosmic Programm abends (Schließen entsprechend Sonnenuntergangs zeiten)
  • Raffstore-Mode einstellbar für eine exakte Lamellenwendung
  • automatische Sommer-/Winterzeitumstellung
  • mit Security-Urlaubsschaltung (verändert automatisch Öffnungs- und Schließzeiten im Bereich + / – 15 Minuten
  • neue „Skip next“ Funktion: Nächster programmierter Fahrbefehl kann auf Knopfdruck unterdrückt werden
TECHNISCHE DATEN
  • Betriebsspannung: 220–240V, ~ 50 / 60Hz
  • Schaltkontaktbelastbarkeit Relais: 3A / cos phi >0,9
  • Betriebstemperatur: 0 °C bis +40 °C
  • Umgebungsbedingungen: trockene Wohnräume
  • Schutzart: IP20
  • Schutzklasse: II
  • Laufzeit Antrieb: max. 4 Min.
FUNKTIONSPRINZIP Funktionsprinzip
SOMFY CHRONIS SMOOVE UNO
SOMFY SOLIRIS SMOOVE UNO
ZEIT-, WIND- UND SONNENAUTOMATIK
BESCHREIBUNG

3-in-1-Lösung zur optimalen Bedienung Ihres Motors mit Zeit-, Wind- und Sonnenautomatik. Der Somfy® Wind- und Sonnensensor bietet den perfekten Schutz Ihrer Markise vor Windschäden, wie z.B. Schäden am Markisentuch, etc. Der Somfy® Sensor misst laufend die aktuelle Windgeschwindigkeit und fährt Ihre Markise ein, sobald der Wind zu stark ist. Zusätzlich bietet Ihnen der Somfy® Wind- und Sonnensensor eine automatische Beschattung bei hoher Sonneneinstrahlung. Genießen Sie den Sommer ganz entspannt mit dem cleveren automatischen Sonnenschutz des Sonnensensors.

VORTEILE
  • Intelligenter Schalter zur automatischen und manuellen Bedienung Ihrer Markisen
  • Steuergerät mit integrierter Zeitschaltuhr und Wind-Helligkeitssensor
  • Bedienen Sie Ihre Produkte manuell oder automatisch per Zeit-, Wind- und Helligkeitsautomatik
  • Der Sensor misst laufend die aktuelle Windgeschwindigkeit und Sonneneinstrahlung
  • Einfach zu bedienen und einzustellen
  • Erweiterbar um Somfy® Regensensor und Somfy® Raumthermostat
  • Kombinierbar mit Somfy® Smoove Rahmen und Rahmen führender Hersteller
TECHNISCHE EIGENSCHAFTEN SCHALTER
  • Volt / Frequenz: 230V 50/60 Hz
  • Endfertigung: Weiß & Grau
  • Breite 50mm
  • Höhe 50mm
  • IP Schutzklasse: IP20
SOMFY SOLIRIS SMOOVE UNO
ELERO JA COMFORT 868
JALOUSIEANTRIEB MIT FUNK

Der Funkantrieb Elero JA Comfort 868 ist optimal auf die spezifischen Anforderungen von Jalousien und Raffstore abgestimmt. Der Motor ist mit einer elektronischen Endabschaltung, Langsamfahrt, Stillstandserkennung und Bandlängenausgleich ausgestattet. Zudem zeichnet er sich durch leise Endlagenanfahrt ohne Klackgeräusche aus.

EIGENSCHAFTEN
  • Anwendungen: Jalousien / Raffstore
  • Endabschaltung: Elektronisch
  • Steuerung: Funk
PRODUKTMERKMALE IM ÜBERBLICK
  • Bandlängenausgleich
  • Stillstandserkennung
  • Langsamfahrt während der Lamellenwendung und vor den Endlagen
  • Überwachter Pilz-Auflaufschalter
  • Geräuschlose Softbremse
  • ProLine 2, bidirektionaler Funk mit 868 MHz
  • Endlagen über Montagekabel oder Handsender einstellbar
GERÄUSCHLOSE SOFTBREMSE

Durch die geräuschlose Soft-Bremse entfällt das lästige Klack-Geräusch was insbesondere für den Innenbereich und bei häufiger Verstellung durch Gebäudeautomatisierungs-systeme ein wesentlicher Vorteil ist.

TECHNISCHE DATEN
  • Stromversorgung: 230/50 V / Hz
  • Schutzart: IP54
  • Kabel: 0,5 Meter, mit Hirschmann STAS3
ELERO JA COMFORT
PASSENDES STEUERUNGSZUBEHÖR
ELERO MONOCOM
Funkhandsender
BESCHREIBUNG

1-Kanal-Handsender zur komfortablen Bedienung von Rollladen, Sonnenschutz und vielem mehr.

Lieferumfang: Elero MonoCom Inkl. Wandhalterung zur optionalen Wandmontage

VORTEILE
  • ProLine 2 Funksystem - Zuverlässige Rückmeldung und echte Routingfunktion
ELERO MONOCOM
ELERO MONOTEC 868
Funkwandsender
BESCHREIBUNG

1-Kanal bidirektionaler Wandsender

Lieferumfang: Elero MontoTec-868 1-Kanal-Wandsender, bidirektional

VORTEILE
  • ProLine 2 Funksystem - Zuverlässige Rückmeldung und echte Routingfunktion
  • Übertragungssichere Funkfrequenz
  • Taster AUF, STOPP, AB/ZU, Lerntaste P (Rückseite)
  • Status-LED zur Anzeige der Systemzustände
  • Geeignet auch zur Steuerung von RolSolar-Anlagen
ELERO MONOTEC
ELERO VARIOCOM SLIDE
Funkhandsender
BESCHREIBUNG

6-Kanal-Handsender mit Slider und Umschaltung Hand-/Automatikbetrieb zur komfortablen Bedienung von Rollladen, Sonnenschutz und vielem mehr.

Lieferumfang: Elero VariCom Slide Inkl. Wandhalterung zur optionalen Wandmontage

VORTEILE
  • überzeugt durch modernes Design und ergonomischen, bedienerfreundlichen Aufbau
  • 6-Kanal-Handsender mit Slider und Umschaltung Hand-/Automatikbetrieb
  • ProLine 2 Funksystem - Zuverlässige Rückmeldung und echte Routingfunktion
ELERO VARIOCOM SLIDE
ELERO VARIOCOM SLIDE
Funkhandsender
BESCHREIBUNG

6-Kanal-Handsender mit Slider und Umschaltung Hand-/Automatikbetrieb zur komfortablen Bedienung von Rollladen, Sonnenschutz und vielem mehr.

Lieferumfang: Elero VariCom Slide Inkl. Wandhalterung zur optionalen Wandmontage

VORTEILE
  • überzeugt durch modernes Design und ergonomischen, bedienerfreundlichen Aufbau
  • 6-Kanal-Handsender mit Slider und Umschaltung Hand-/Automatikbetrieb
  • ProLine 2 Funksystem - Zuverlässige Rückmeldung und echte Routingfunktion
ELERO VARIOCOM SLIDE
SOMFY IO PROTECT
JALOUSIEANTRIEB MIT FUNK

Vereint io-Funkvorteile mit innovativen “Protect”-Funktionen. Der Antrieb trägt so zum Schutz, zur Langlebigkeit und zur Ästhetik des Raffstores bei. Optimaler Schutz der Anlage vor Windschäden bietet der Funksensor Eolis io 230 V.

EIGENSCHAFTEN
  • Anwendungen: Jalousien / Raffstore
  • Endabschaltung: Elektronisch
  • Steuerung: Funk
PRODUKTMERKMALE IM ÜBERBLICK
  • Rückmeldung ausgeführter Aktionen und der Antriebsposition inkl. Lamellenneigung
  • Präzise Lamellenausrichtung mit dem Stellrad des Situo Variation io Handsenders
  • Persönliche Lieblingsposition “my” inkl. Lamellenneigung konfigurierbar
  • Zusätzlich konfigurierbare Position “Lamellen offen” bei geringer Lichtintensität in Kombination u.a. mit dem Sonnensensor Sunis Wirefree II io
  • Permanente Drehmomentüberwachung, Festfrierschutz und Hinderniserkennung in Auf-Richtung mit einzigartigem Backrelease zur Entlastung der Aufzugsbänder
  • Eine regelmäßige automatische Anpassung der oberen Endlage verhindert, dass das hochgefahrene Lamellenpaket außerhalb der Blende sichtbar wird
  • Für alle Raffstoretypen geeignet dank 4 Funktionsweisen
TECHNISCHE DATEN
  • Stromversorgung: AC - RGE 1 - 230V/50HZ
  • Schutzart: IP54
  • Kabel: 0,5 Meter, mit Hirschmann STAS3
  • Funkfrequenz: io 868-870 MHz
SOMFY IO PROTECT
PASSENDES STEUERUNGSZUBEHÖR
SOMFY SITUO 1 IO II PURE
1-KANAL FUNKHANDSENDER
BESCHREIBUNG

Manuelle Vor-Ort-Steuerung eines io-Antriebes oder io-Funkempfängers per Funk.

VORTEILE
  • Einzel-, Gruppen- und Zentralbedienung möglich
  • „my“-Taste zum Stopp oder Aufrufen der Lieblingsposition (z. B. optimale Schattenposition)
  • AUF-Taste zum Öffnen des Rollladens, Einfahren der Markise bzw. Einschalten der Beleuchtung
  • AB-Taste zum Schließen des Rollladens, Ausfahren der Markise bzw. Ausschalten der Beleuchtung
  • Programmiertaste auf der Rückseite des Funkhandsenders
  • Drahtlos / batteriebetrieben
  • Wandhalter für flexible Montage
SOMFY SITUO 1 IO II
SOMFY SMOOVE 1 IN IO
1-KANAL FUNKWANDSENDER
BESCHREIBUNG

Manuelle Steuerung eines io-Funkantriebs / io-Funkempfängers oder mehrerer io-Funkantriebe / io-Funkempfänger gleichzeitig per Funk. 1-Kanal-Funkwandsender.

VORTEILE
  • Bedienung über Berührungstasten
  • Passend zu allen gängigen Schalterprogrammen über einen 50 x 50 mm Adapterrahmen der Schalterhersteller, sowie Befestigungsplatte für andere Schalterprogramme
  • Vielzahl an Gestaltungsmöglichkeiten mit den Somfy Smoove Rahmen
  • Einzel-, Gruppen oder Zentralbedienung möglich
  • AUF-Taste zum Öffnen des Rollladens, Einfahren der Markise
  • „my“-Taste zum Stoppen oder Aufrufen der Lieblingsposition
  • AB-Taste zum Schließen des Rollladens, Ausfahren der Markise
  • Programmiertaste auf der Rückseite des Moduls
  • Befestigungsplatte für einfache und flexible Wandmontage, keine UP-Dose erforderlich
  • LED zur Sendeanzeige
  • Drahtlos und batteriebetrieben, daher geringster Installationsaufwand, mit Batteriezustandsanzeige
TECHNISCHE EIGENSCHAFTEN
  • Funkfrequenz : 868,95 MHz
  • Abmessungen (BxHxT): 50 x 50 x 10 mm
  • IP Schutzklasse : IP 30
  • Umgebungsbedingungen: trockene Wohnräume
  • Betriebstemperatur: 0 °C bis +60 °C
  • Betriebsspannung: 3 V (Batterie Typ CR 2430)
SOMFY SMOOVE 1 IN IO
SOMFY SITUO 1 A/M IO II PURE
1-KANAL FUNKHANDSENDER MIT AUTOMATIKSCHALTER
BESCHREIBUNG

Manuelle Vor-Ort-Steuerung eines io-Antriebes oder io-Funkempfängers per Funk mit Automatikschalter.

VORTEILE
  • AUF-Taste zum Öffnen des gewählten Produktes bzw. Einschalten der Beleuchtung
  • „my“-Taste zum Stoppen der laufenden Bewegung oder zum Aufrufen der Lieblingsposition
  • AB-Taste zum Schließen gewählten Produktes bzw. Ausschalten der Beleuchtung
  • Select-Taste zum Aktivieren / Deaktivieren von Automatikbefehlen (z.B. Sonne, Zeit)
  • Drahtlos / batteriebetrieben
  • Wandhalter für flexible Montage
SOMFY SITUO 1 A/M IO II
SOMFY SITUO 5 IO II
5-KANAL FUNKHANDSENDER
BESCHREIBUNG

Manuelle Vor-Ort-Steuerung mehrerer io-Antriebe oder io-Funkempfänger per Funk.

VORTEILE
  • Einzel-, Gruppen- und Zentralbedienung möglich
  • „my“-Taste zum Stopp oder Aufrufen der Lieblingsposition (z. B. optimale Schattenposition)
  • AUF-Taste zum Öffnen des Rollladens, Einfahren der Markise bzw. Einschalten der Beleuchtung
  • AB-Taste zum Schließen des Rollladens, Ausfahren der Markise bzw. Ausschalten der Beleuchtung
  • Taste für Kanalauswahl bei Situo 5 io
  • Programmiertaste auf der Rückseite des Funkhandsenders
  • LED für Sende- und Batteriezustandsanzeige und für Kanalauswahl bei Situo 5 io
  • Drahtlos / batteriebetrieben
  • Wandhalter für flexible Montage
SOMFY SITUO 5 IO II
SOMFY SITUO 1 VARIATION II IO
UNIDIRKETIONALER IO 1-KANAL FUNKHANDSENDER MIT SCROLLRAD
BESCHREIBUNG

1-Kanal io-Funkhandsender für die Ansteuerung einzelner oder einer Gruppe von io-Empfängern bzw. io-Antrieben. Mit innovativem Stellrad speziell für Raffstoren und Lichtempfänger (Dimmer) und Mode Setting je nach Applikation.

  • Einzel-, Gruppen- oder Zentralbedienung möglich
  • Stellrad zum komfortablen und präzisen Wenden der Raffstore-Lamellen bzw. Hoch- oder Runterdimmen
  • AUF-Taste zum Öffnen des Raffstores bzw. Einschalten der Beleuchtung
  • „my“-Taste zum Stoppen der laufenden Bewegung oder zum Aufrufen der Lieblingsposition
  • AB-Taste zum Schließen des Raffstores bzw. Ausschalten der Beleuchtung
  • Programmiertaste auf der Rückseite des Funkhandsenders
  • LED für Sende- und Batteriezustandsanzeige
  • Drahtlos / batteriebetriebenen / Wandhalter für flexible Montage
VORTEILE

Die Situo Variation Baureihe bietet im Vergleich zum Situo io folgende zusätzliche Funktionen:

  • Anpassung der Drehrichtung des Stellradbefehls (Mode Raffstore)
  • Anpassung der Wendeschrittlange (Mode Raffstore)
  • Kopieren dieser Einstellungen in die anderen Kanäle (Mode Raffstore)
SOMFY SITUO 1 VARIATION II IO
SOMFY SITUO 5 VARIATION A/M IO II
UNIDIRKETIONALER IO 5-KANAL FUNKHANDSENDER MIT SCROLLRAD
BESCHREIBUNG

Unidirektionaler io Funksender mit Scrollrad für Raffstoren, Außenjalousien, Lichtdimmer. Dank Mode-Taste universal einsetzbar. Die 5-Kanal Version bietet zusätzlich die A/M Funktion für alle Kanäle gleichzeitig.

  • Einzel-, Gruppen- oder Zentralbedienung möglich
  • AUF-Taste zum Öffnen des Raffstores bzw. Einschalten der Beleuchtung
  • „my“-Taste zum Stoppen der laufenden Bewegung oder zum Aufrufen der Lieblingsposition
  • AB-Taste zum Schließen des Raffstores bzw. Ausschalten der Beleuchtung
  • Programmiertaste auf der Rückseite des Funkhandsenders
  • LED für Sende- und Batteriezustandsanzeige
  • Drahtlos / batteriebetriebenen / Wandhalter für flexible Montage
  • „Select“-Taste und LED Anzeige für die Kanalwahl.
VORTEILE

Die Situo Variation Baureihe bietet im Vergleich zum Situo io folgende zusätzliche Funktionen:

  • Scrollrad zum komfortablen und präzisen Wenden der Raffstore-Lamellen bzw. Hoch- oder Runter dimmen
  • A/M Schalter: Zum Ein-/ Ausschalten der Automatik für alle Kanäle gleichzeitig
  • Anpassung der Drehrichtung des Stellradsbefehls (Mode 3=Raffstore=EVB)
  • Anpassung der Wendeschrittlänge (Mode 3)
  • Kopieren dieser Einstellungen in die anderen Kanäle (Mode 3)
SOMFY SITUO 5 VARIATION A/M IO II
SOMFY EOLIS WIREFREE IO
BIDIREKTIONALER WINDSENSOR FÜR DIE AUTOMATISCHE STEUERUNG VON io-ANTRIEBEN PER FUNK
BESCHREIBUNG

Automatische (windabhängige) Steuerung eines oder mehrerer io-Antriebe per Funk.

  • Der Sensor Eolis WireFree io schützt Markisen oder Jalousien vor Windschäden. Für jede Anwendung kann ein unterschiedlicher Windschwellenwert mit Easy Sun io eingestellt werden
  • Bei aufkommendem Wind wird der Befehl zum Einfahren ausgelöst und der hochwertige Sonnenschutz bringt sich in Sicherheit
  • Der Sensor ist batteriebetrieben und muss nicht verkabelt werden
VORTEILE
  • Zuverlässiger Windschutz im stilvollen, modernen Produktdesign
  • Lösung für die Fassade ohne störende Verkabelung
  • Einfach und schnell zu installieren durch Batteriebetrieb und drahtlose Kommunikation zum io-Funkantrieb
  • Einfaches Einstellen der Windschwellenwerte am Easy Sun io (in Kombination mit der Sensor Box io)
  • Für bis zu drei Anwendungen (Markisen, Raffstoren und Fenstermarkisen) kann ein unterschiedlicher Windschwellenwert mit Easy Sun io eingestellt werden (in Kombination mit der Sensor Box io)
  • Bei Benutzung ohne Sensor Box io kann ein einheitlicher Windschwellenwert für alle Produkte am Sensor eingestellt werden
  • Anzeige des aktuellen Schwellenwerte
SOMFY EOLIS WIREFREE IO
SOMFY SUNIS WIREFREE || IO
BIDIREKTIONALER FUNK-SONNENSENSOR
BESCHREIBUNG

Automatische (helligkeitsabhängige) Steuerung eines oder mehrerer io-Antriebe per Funk.

VORTEILE
  • Der Sonnensensor misst laufend die aktuelle Sonneneinstrahlung
  • Helligkeitsabhängige Bedienung Ihrer Rolläden, Jalousien oder Markise
  • Geeignet für den Außen- oder Innenbereich
  • Automatischer Sonnenschutz: Ihre Rolläden oder Jalousien schließen bei zu hoher Sonneneinstrahlung
  • Einfach und schnell mit der Somfy® Smart Home-Steuerung Basic & Premium erweiterbar
  • Einfache Installation dank Batteriebetrieb und intelligenter Somfy® Funktechnologie

Hinweis: Zur Steuerung der Sonnenautomatik wird ein passender Handsender benötigt. Entweder der Situo 5 Variation A/M io, der Smoove A/M IN io oder der Situo 1 A/M io.

BESCHREIBUNG

Der Somfy® Funk-Helligkeitssensor Sunis WireFree II io misst laufend die aktuelle Stärke der Sonneneinstrahlung im Innen- oder Außenbereich. Der Somfy® Funk-Helligkeitssensor kommuniziert, dank integrierter Funkverbindung, mit Ihrer vorhandenen Somfy® Smart Home-Steuerung Premium oder Basic.

Der Somfy® Funk-Helligkeitssensor Sunis WireFree II io ermöglicht die automatische helligkeitsabhängige Steuerung von Rolläden, Jalousien und Markisen: z.B. schließen Ihre Rolläden im Sommer automatisch, sobald ein von Ihnen eingestellter Helligkeitswert erreicht ist, wodurch Ihr Wohnraum nicht unnötig aufheizt.

SOMFY SUNIS WIREFREE 2 IO
KABELAUSGANG UND SITZ DES MOTORS

Standard ohne Ausgang

Bei Auswahl ohne Kabelausgang wird die Anlage ohne Bohrung im Kasten mit aus dem Kasten hängendem Kabel inkl Hirschmanstecker ausgeliefert. Dieser Variante erfodert zwar bei der Montage den Zwischenschritt für das Setzen des Kabelausgang, jedoch kann hier perfekt auf die Vor Ort Situation eingegangen werden.

Nachfolgend erahlten Sie von uns eine kleine Anleitung zum bauseiteigen Setzen des Kabelausgangs.

Ohne Kabelausgang SMS plus

Anleitung zum bauseiteigen Setzen des Kabelausgangs

Der Einstieg zum Setzen des Kabelausgangs ist hierbei direkt nach dem Setzen der Montageprofile am Fenster oder der Fassade:

  • 1. Eine Führungsschiene des Raffstores auf der Seite des gewünschten Kabelausgang in das Montageprofil einclipsen.
  • 2. Das Abstand des Lochs der Kabeldurchführung des Hausanschlusses in vertikaler und horizontaler Richtung ausgehend von der Oberkante der Schiene messen.
  • 3. Übertragen der Maße auf die Rückseite des Kastens.
    Tipp: Kastenrückseite mit Kreppband abkleben, um Kratzer beim Bohren zu vermeiden
  • 4. Kabeldurchgang am Kasten bohren und entgarten. Die Lochgröße sollte hierbei ca. 2mm größer als der Kabeldurchmesser sein. Wahlweise können Sie das Bohrloch mit einer Gummimuffe abdichten.
  • 5. Kasten und Schienen wie in der Anleitung beschrieben verbinden und in die Montageprofile einhängen und einclipsen. Dabei das Hausanschlusskabel in den gebohrten Kabelausgang einstecken, duchrführen und nachziehen.
  • 6. Transpoprtsicherung des Lamellenpakets entfernen.
  • 7. Schließen Sie nun das Gegenstück der Hirschmannkupplung am Hausstromkabel aan und stellen Sie eine Stromverbinung her. Anschließend fahren Sie den Behang ca. 10cm nach unten.
  • 8. Sichern Sie die Hirschmannkupplung mit entsprechenden Kabelbindern an der Oberschiene. Kürzen Sie die überstehenden Kabelbinderenden und ziehen Sie das Hausanschlusskabel ggfls. nach innen zurück, damit das Kabel sich nicht im Laufbereich der Lamellen befindet.
Anleitung Setzen Kabelausgang SMS plus

Auswahl mit werksseitigen Kabelausgang

Bei Auswahl mit Kabelausgang haben Sie die Auswahl zwischen mehreren Positionen am Kasten. Hier wird an der gewählten Stellen ein 30mm großes Loch im Kasten gebohrt. Damit kann auch ein bereits angeschlossenes Gegenstück des Hirschmannkupplung durch dieses Loch eingeführt werden. Diese Variante sollten Sie nur wählen, wenn der Kabelgang durch die bauliche Siuattion vor Wassereintritt geschützt ist.

Mit Kabelausgang SMS plus
Kabelaustritt Kasten
Abstandsmaße Kabelausgang
A 30mm
ZUM ONLINE KONFIGURATOR
Unsere Experten-Beratung
Wir sind für Sie da:
Mo: 09:00-12:00 u. 13:00-17:00
Di: 09:00-12:00 u. 13:00-17:00
Mi: 09:00-13:00
Do: 09:00-12:00 u. 13:00-17:00
Fr: 09:00-12:00 u. 13:00-17:00
Rückruf-Service
Ehrliche Kundenmeinungen
Bewertung:BewertungssternBewertungssternBewertungssternBewertungssternBewertungssternBewertungsstern
Erwin Rick:
Meine gesamte Einkäufe bei Sowero waren einfach Spitze und immer zu meiner vollsten Zufriedenheit a...

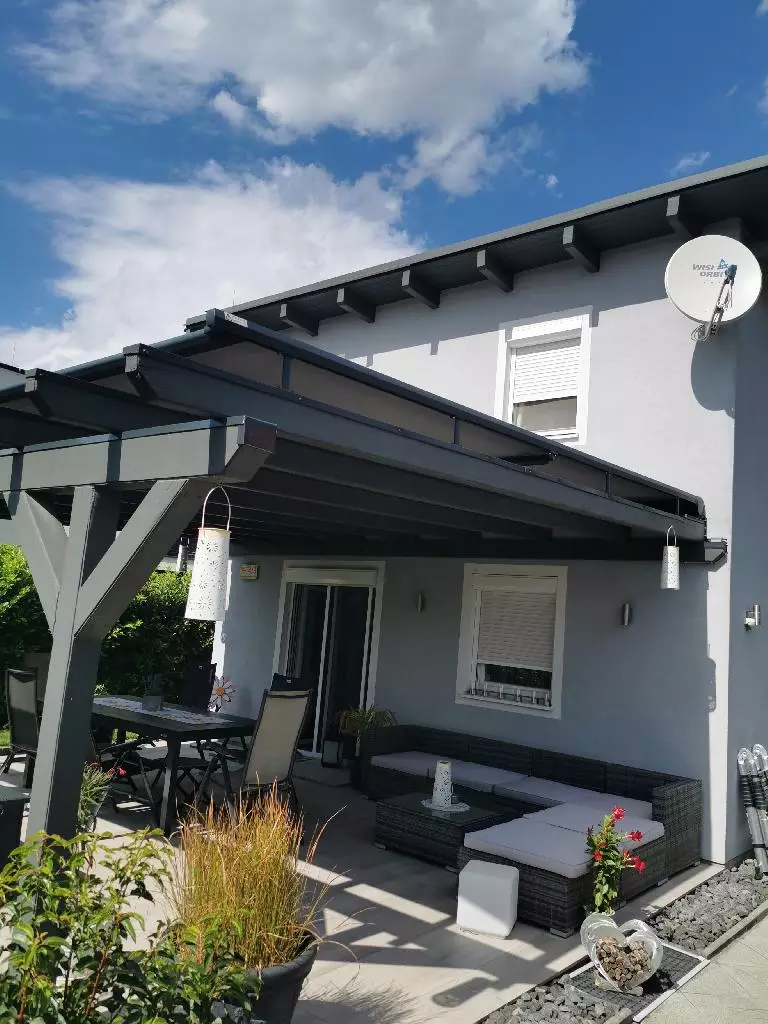

Unsere zufriedenen Kunden Mit Referenzfotos
Premium Qualität Made in Germany
SOWERO Produkte 100% Made in Germany und CE-zertifiziert.
