VS-ZIP Senktrechtmarkise

ab 443 € *
666 €
-30%
*Aktionspreis inkl. MwSt, inkl. 5% Skonto bei Vorkasse zzgl. Versandkosten

Unsere auf Maß gefertigten VS-ZIP Senkrechtmarkisen werden entwerder per Paketdienst oder per Spedition an Sie versendet. Die Art des Versands und Höhe der Versandkosten sind von den Abmessungen und der Menge der Senkrechtmarkisen abhängig. Die Berechnung der Versandkosten berfolgt nur einmalig pro Lieferung.


Senkrechtmarkisen mit Höhe und Breite kleiner 1700mm bis 2 Senkrechtmarkisen Versand mit Paketdienst

Versandkosten inkl. MwSt. - innerhalb Deutschlands:
abhängig von der Stückzahl
1 Senkrechtmarkise (Paketdienst-Pauschale R1):
7,75 €
2 Senkrechtmarkisen (Paketdienst-Pauschale R2):
15,50 €

Versandkosten inkl. MwSt. - innerhalb Österreichs:
abhängig von der Stückzahl
1 Senkrechtmarkise (Paketdienst-Pauschale RA1):
18,00 €
2 Senkrechtmarkisen (Paketdienst-Pauschale RA2):
36,00 €

Senkrechtmarkisen mit Höhe und Breite größer 1700mm oder ab 3 Senkrechtmarkisen Versand mit Spedition

Versandkosten inkl. MwSt. - innerhalb Deutschlands (LKW-Spedition R):
29,75 €

Versandkosten inkl. MwSt. - innerhalb Österreichs (LKW-Spedition RA):
201,68 €
Lieferzeit: ca. 7-8 Wochen ab Werk
Artikel konfigurieren

Vorteile VS-ZIP Senktrechtmarkise

  • Kleine Kastengröße - perfekt als Rollladenersatz
  • Große Schienenauswahl für jede Montagesituation
  • Große Farbauswahl
5 Jahre Garantie auf Kasten
5 Jahre Garantie auf Schienen
5 Jahre Garantie auf Stoff
5 Jahre Garantie auf elektr. Antriebe

SOWERO VS-ZIP Senkrechtmarkise - Sonnenschutzsystem mit vielseitigen Anwendungsbereichen

Das SOWERO VS-ZIP, gefertigt aus den Teilen der Firma heroal (VS Z), ist ein innovatives Zip-Screen-System, das vor dem Fenster in einem Kasten montiert wird. Je nach Gewebeart kann ein lichtdurchlässiger oder blickdichter Sonnenschutz geschaffen werden, der die Sonneneinstrahlung ohne zu hohen Tageslichtverlust deutlich reduziert. Aufgrund der umfangreichen Farbvielfalt bietet das System höchste Flexibilität und vielfältige Gestaltungsmöglichkeiten. beim Einsatz am Gebäude. Die Senkrechtmarkise VS-ZIP kommt im privaten sowie im mittleren und großen Objektbau zum Einsatz und ist besonders für den Einsatz an Schulen, Büro- und Wohngebäuden geeignet.

100% MADE IN GERMANY - SPITZENQUALITÄT VON HEROAL

Wir fertigen unsere VS-ZIP Senkrechtmarkise aus den Teilen des führenden Systemgebers HEROAL. Wir setzen hier auf höchste Qualität aus Deutschland für Deutschland mit 5-Jahren Garantie auf Kasten und Schienen. Durch das heroal-System, sind die VS-ZIP Senkrechtmarkise perfekt mit unseren Premium Vorbaurollladen kombinierbar.

DEUTSCHE MARKEN-MOTORE

Bei Steuerung der Rollladen über Schalter- oder Funk-Motore werden bei uns nur deutsche Markenprodukte von somfy eingesetzt. Speziell im Screen Bereich wird ein extrem feinfühliger Motor benötigt, um eine Hinderniserkennung zu realisieren. Mit somfy setzen wir hier auf den Marktführer.

INNOVATIVE ZIP METHODE

Die VS-ZIP Senkrechtmarkisen verfügte über einen am Tuch befestigten Reißverschluss, der sich mit den Kunststoffeinlagen in der Führungsschiene verbindet und somit für eine stabile Seitenführung sorgt. Schwingungen des Tuches werden über an den Einlagen befestigte Schaumstoff-Klötze abgefangen.

RUNDER KASTEN FÜR SENKRECHTMARKISEN

Um die Auswahl an Optik zu vervollständigen, bieten wir, als einer der wenigen Anbieter im ZIP Screen Bereich den "halbrunden" Kasten als passende Antwort auf gestalterische Fragestellungen. Diese Kastenform gewährt optimalen Lichteinfall.

In den Kastengrößen 95, 105 und 125 sind somit vielfältige Montage- und Einsatzmöglichkeiten realisierbar.

DUR HWR PULVERBESCHICHTUNG

Hoch wetterbeständig bzw. highly weather resistent, dafür steht HWR und repräsentiert die zur Zeit weltweit höchsten Qualitätsmerkmale bei der Beschichtung von Aluminiumoberflächen über die gesamte RAL-Palette unserer stranggepressten Aluminiumprofile. Dies erfüllt die Qualicoat-Klasse 2 bzw. der GSB-Masterqualität.

2 ENDLEISTEN TYPEN

Mit den zwei unterschiedlichen Endleistentypen bieten wir Ihnen auch hier die passenden Antworten auf Ihre Montagesituationen.

  • Typ 1: für optisch perfekten Abschluss am Kasten
  • Typ 2: für Breiten über 3 Meter
ALLE MOTOREN EINGESTELLT - ALLE FUNKSENDER EINGELERNT

Alle mitgelieferten Sender sind bei Bestellung mit Funkmotor eingelernt. Auch Mehrkanalsender können wir nach Ihren Wünschen programmieren. Nutzen Sie diesen unschlagbaren Service.

Zudem sind die Endlagen aller Motoren bereits programmiert.

GROßE FARBAUSWAHL

Wir bieten bei den Farben für die Kästen und Schienen 10 Farben ohne Aufpreis. Gegen Aufpreis können wir jede RAL-Farbe anbieten.

Bei den Stoffen haben wir in zwei Kollektion insgesamt ca. 100 Stoffdesigns zur Auswahl.

SOWERO VS-ZIP SENKRECHTMARKISE - TECHNIK UND DETAILS
ZIP Schiene VS-ZIP
Energieeffiziente Vollabschatttung

Der vielseitig einsetzbare VS-ZIP besteht aus einem lichtdurchlässigen Gewebe, das durch die Reflexion des Sonnenlichts eine Reduzierung der Sonneneinstrahlung um bis zu 75%* ermöglicht, ohne dass auf natürliches Tageslicht verzichtet werden muss. Gleichzeitig wird die UV-Strahlung um bis zu 98%* gefiltert. Für besondere Anwendungsbereiche ist auch der Einsatz von Verdunklungs-Textilien mit dem SOWERO VS-ZIP möglich. So gewährleistet das System an heißen Tagen ein angenehmes Raumklima und ermöglicht die Regulierung der Raumatmosphäre. So schafft dieses ZIP-Screen System gleichzeitig einen optimalen Blend-, Sicht- und Hitzeschutz.
Das Sonnenschutzsystem ermöglicht eine Ersparnis bei den Kühl- und Heizkosten, da der Wärmeeintritt bedarfsgerecht und individuell reguliert werden kann.

* je nach Wahl des Textils

Einfache Montage des sehr witterungsbeständigen Systems

Der VS-ZIP von SOWERO erfüllt die stetig steigenden Anforderungen an den Sonnenschutz und wird den Voraussetzungen, einen windunabhängigen und große Flächen beschattenden Sonnenschutz zu bieten, mehr als gerecht. Das innovative Sonnenschutzsystem erreicht eine sehr gute Windwiderstandsklasse. Erst bei Windstärken von mehr als 145km/h muss der Behang eingefahren werden. Durch den geringen Wickeldurchmesser des Textils ist ein Einbau auch in gering dimensionierten Kästen problemlos möglich. So wird beispielsweise bei einer Fenstergröße von 3 x 3 m ein Kasten mit nur 95mm Höhe benötigt. Planer, Bauherren und Endkunden profitieren von der einfachen Montage und der hohen Lebensdauer des Systems.

Gerader Kasten 90° VS-ZIP
Eckiger Kasten 45° VS-ZIP
Weitere Systemvorteile:
  • Beschattungsflächen von bis zu 5 m Breite und 15 m² Fläche möglich
  • besonders wetterfest und wartungsarm
  • Führung des Textils über einen am Tuch befestigten Reißverschluss
  • Antrieb erfolgt elektronisch motorisiert
  • Behangsteuerung über manuellen Taster oder Funk möglich
  • Integration des VS-ZIP in die intelligente Gebäudesteuerung möglich (Somfy Tahoma)
Runder Kasten - optisches Highlight an jeder Fassade

Selten gesehen, aber oft gefragt, ist nicht nur im Rollladenbereich, sondern auch bei den ZIP-Screens der runde bzw. halbrunde Kasten. Nur wenige Anbieter haben diese Kastenform im Sortiment, aber wir liefern hier die passende Antwort auf gestalterische Fragestellungen. Zudem gewährt das halbrunde Design einen optimalen Lichteinfall.

Generell verfügt unser VS-ZIP System über eine Vielzahl an unterschiedlichen Führungsschienen und Befestigungsmöglichkeiten, optimal für jede Montagesituation. In den Kastengrößen 85, 95, 105 und 125mm sind somit viele Montage- und Einsatzmöglichkeiten im gewohnt schlanken heroal Design realisierbar.

Runder Kasten VS-ZIP
Vielfältige Farb- und Gewebeauswahl
Serge 600 - copaco screenweavers

Das Zip-Screen Gewebe Serge von copaco screenweavers besteht aus gewebten und beschichteten Glasfasern. Das Tuch ist besonders geschmeidig, sorgt für eine warme Atmosphäre und gewährleistet eine klare Durchsicht nach außen.

copaco screenweavers
Soltis 92 - Serge Ferrari

Das Zip-Screen Gewebe Soltis von Serge Ferrari basiert auf einem beschichteten, vorgespannten Polyestergewebe und ist besonders formbeständig. - auch bei hoher Belastung. Durch die Kombination von hoher Tuchspannung und geringem Durchhang eignet sich das Tuch besonders für die Abschattung großer Flächen.

Serge Ferrari
ECKIGER KASTEN 45°
ECKIGER KASTEN
VS-ZIP Senkrechtnmarkise eckiger Kasten 45°

Mit seiner markanten fünfeckigen Kastenform setzt das Vorbau-Blendenelement optische Akzente in der Fassade. Außerdem bringt die 45°-Schräge an der unteren Blendenfront einen größeren Lichteinfall in die Räumlichkeiten.

DESIGN
  • Fünfeckige Vorbau-Blende mit markanter Optik
  • Mehr Lichteinfall durch 45°-Schräge
  • Vielfältige Einbaumöglichkeiten
  • Kastengrößen: 85, 95, 105, 125
  • Große Farbauswahl
  • Hochwitterungsbeständige Oberflächenveredelung mit 2-Schicht-Dicklack oder hochwertige hwr-Pulverbeschichtung

Wie jeder unserer Kastenformen ist auch der eckige Kasten gewissen Baubarkeitsregeln unterlegen. Bei der Eingabe der Maße werden Sie in unserem Konfigurator darauf hingewiesen. Somit müssen Sie sich keine Gedanken machen, ob Ihre Wunschsenkrechtmarkise überhaupt baubar ist. Das übernimmt für Sie der Konfigurator. Bei der Berechnung des Preises prüft der Konfigurator die Maße automatisch anhand einer Tabelle und gibt entsprechende Hinweise zur weiteren Bearbeitung aus.


REVISION DES KASTENS
VS-ZIP Revisionsklappe eckiger Kasten

Um den Austausch von Behang und Motor im montierten Zustand der Senkrechtmarkise durchzuführen, muss es möglich sein den Kasten von außen zu öffnen. Deshalb ist der Kasten aus stabilem Alumuminium nach vorne mit einem Revisionsdeckel ausgestattet. Somit ist das Durchführen von Wartungsarbeiten kein Problem mehr.

GERADER KASTEN 90°

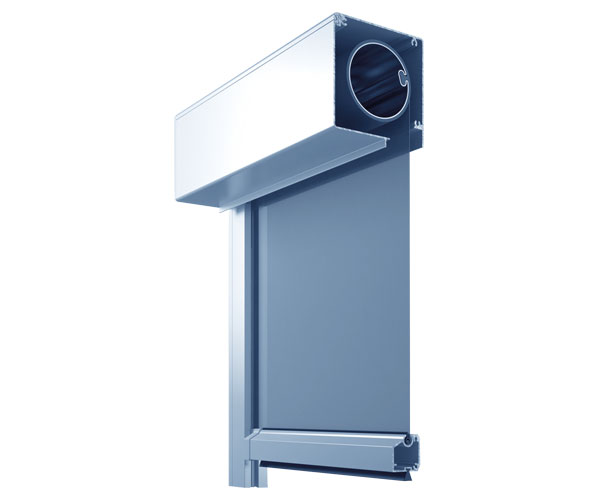

GERADER KASTEN
VS-ZIP Senkrechtnmarkise gerader Kasten 90°

Dieses Vorbaukastensystem ist eine viereckige, stranggepresste Blendenlösung mit klarer, rechtwinkliger Kontur. Es bietet sich für Neu- und Altbau gleichermaßen an und ist auch mit unseren Rollladensystemen perfekt kombinierbar.

DESIGN
  • Viereckige, stranggepresste Vorbau-Blende mit klarer, rechtwinkliger Kontur
  • Vielfältige Einbaumöglichkeiten
  • In allen Farben beschichtbar
  • Kastengrößen: 85, 95, 105, 125
  • Extrem witterungsbeständige Oberfläche durch hochwertige hwr-Pulverbeschichtung

Wie jeder unserer Kastenformen ist auch der eckige Kasten gewissen Baubarkeitsregeln unterlegen. Bei der Eingabe der Maße werden Sie in unserem Konfigurator darauf hingewiesen. Somit müssen Sie sich keine Gedanken machen, ob Ihre Wunschsenkrechtmarkise überhaupt baubar ist. Das übernimmt für Sie der Konfigurator. Bei der Berechnung des Preises prüft der Konfigurator die Maße automatisch anhand einer Tabelle und gibt entsprechende Hinweise zur weiteren Bearbeitung aus.


REVISION DES KASTENS
VS-ZIP Revisionsklappe gerader Kasten

Um den Austausch von Behang und Motor im montierten Zustand der Senkrechtmarkise durchzuführen, muss es möglich sein den Kasten von außen zu öffnen. Deshalb ist der Kasten aus stabilem Alumuminium nach vorne mit einem Revisionsdeckel ausgestattet. Somit ist das Durchführen von Wartungsarbeiten kein Problem mehr.

RUNDER KASTEN
RUNDER KASTEN
VS-ZIP Senkrechtmarkise runder Kasten

Für Senkrechtmarkisen eher unübliche, aber trotzdem notwendig - der runde Kasten auch halbrund genannt. Damit sind den gestalterischen Möglichkeiten keine Grenze gesetzt. Zudem gewährt das halbrunde Design einen optimalen Lichteinfall.

DESIGN
  • Ästhetische Rundoptik
  • Kastengrößen: 95, 105, 125
  • In allen Farben beschichtbar
  • Hochwitterungsbeständige Oberflächenveredelung mit 2-Schicht-Dicklack oder hochwertige hwr-Pulverbeschichtung

Wie jeder unserer Kastenformen ist auch der eckige Kasten gewissen Baubarkeitsregeln unterlegen. Bei der Eingabe der Maße werden Sie in unserem Konfigurator darauf hingewiesen. Somit müssen Sie sich keine Gedanken machen, ob Ihre Wunschsenkrechtmarkise überhaupt baubar ist. Das übernimmt für Sie der Konfigurator. Bei der Berechnung des Preises prüft der Konfigurator die Maße automatisch anhand einer Tabelle und gibt entsprechende Hinweise zur weiteren Bearbeitung aus.


REVISION DES KASTENS
VS-ZIP Revisionsklappe runder Kasten

Um den Austausch von Behang und Motor im montierten Zustand der Senkrechtmarkise durchzuführen, muss es möglich sein den Kasten von außen zu öffnen. Deshalb ist der Kasten aus stabilem Alumuminium nach vorne mit einem Revisionsdeckel ausgestattet. Somit ist das Durchführen von Wartungsarbeiten kein Problem mehr.

UNTERPUTZ KASTEN
VS-ZIP Senkrechtnmarkise Einputzkasten 90°

Der Unterputz-Kasten wird unsichtbar in die bestehende Wärmedämmverbundzone verbaut. Mit der Standardkastengröße 125 und der kompletter Farbauswahl bei der Gestaltung der stranggepressten Sichtblende lassen sich stilgerechte Lösungen für jede Fassaden-Architektur realisieren.

DESIGN
  • Ohne Änderung der bestehenden Fassaden-Optik unsichtbar zu installieren
  • Vielfältige Einbaumöglichkeiten
  • Kastengrößen: 125
  • In jeder Farbe beschichtbar
  • inkl. Putzträgerplatte
  • Hochwitterungsbeständige Oberflächenveredelung mit 2-Schicht-Dicklack oder hochwertige hwr-Pulverbeschichtung

Wie jeder unserer Kastenformen ist auch der eckige Kasten gewissen Baubarkeitsregeln unterlegen. Bei der Eingabe der Maße werden Sie in unserem Konfigurator darauf hingewiesen. Somit müssen Sie sich keine Gedanken machen, ob Ihre Wunschsenkrechtmarkise überhaupt baubar ist. Das übernimmt für Sie der Konfigurator. Bei der Berechnung des Preises prüft der Konfigurator die Maße automatisch anhand einer Tabelle und gibt entsprechende Hinweise zur weiteren Bearbeitung aus.


REVISION DES KASTENS
VS-ZIP Revisionsklappe Unterputzkasten

Um den Austausch von Behang und Motor im montierten Zustand der Senkrechtmarkise durchzuführen, muss es möglich sein den Kasten von außen zu öffnen. Deshalb ist der Kasten aus stabilem Alumuminium nach vorne mit einem Revisionsdeckel ausgestattet. Somit ist das Durchführen von Wartungsarbeiten kein Problem mehr.

FÜHRUNGSSCHIENEN
SICHERE LÖSUNGEN FÜR ALLE EINBAUSITUATIONEN

Wir bietet eine variantenreiche Palette an Führungsschienen, mit der passgenaue Lösungen für jede Einbausituation realisiert werden können. Die äußerst stabilen stranggepressten Schienen aus hochwertigem Aluminium sind im Inneren mit der ZIP-Schiene für das Reißverschlussverfahren ausgestattet. Durch die zusätzlichen Schaumstoffeinlagen ist ein fester Sitz des Stoffes garantiert und es können somit Windböen geräuschlos abgefangen werden.
Für die Farbgestaltung der Führungsschienen steht die komplette Farbpalette in der bewährten hwr-Pulverbeschichtungs-Qualität zur Auswahl.

SICHERHEIT
  • Hochstabile stranggepresste Aluminium-Führungsschienen
  • Hoher Windwiderstand durch ZIP-Reißverschluss in den Schienen
  • Federung des Stoffes durch Schaumstoffeinlagen
DESIGN
  • Gestaltungsvielfalt durch umfangreiche Typenauswahl
  • Ausführungsvarianten für zweiteile Schienen für einfache Montage
  • Oberfläche mit hochwertiger hwr-Pulverbeschichtung
  • In jeder Farbe beschichtbar
ZIP Schiene VS-ZIP
UNSERE FÜHRUNGSSCHIENEN IM ÜBERBLICK
Führungsschienendetails LR 2-teilig
Führungsschienendetails RR 2-teilig

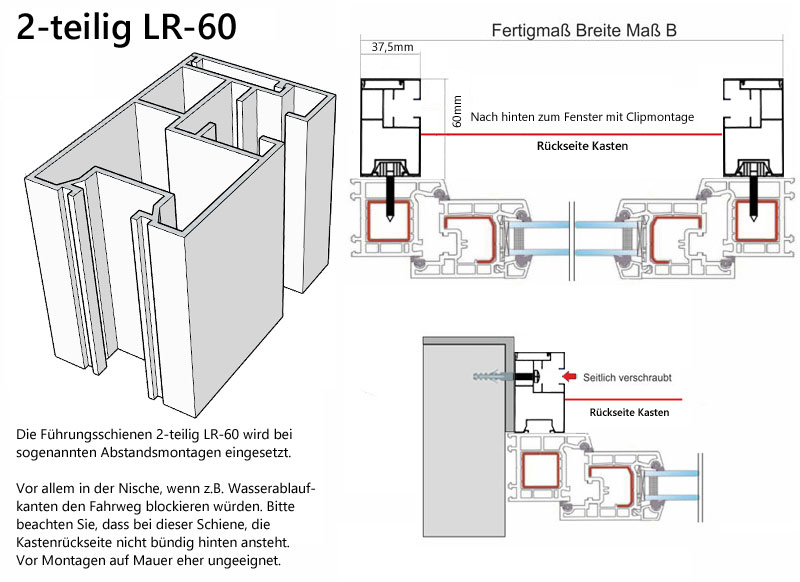

Führungsschienendetails LR-60 2-teilig
Führungsschienendetails 1-teilig
Führungsschienendetails FMB 2-teilig
BEFESTIGUNG, BOHRUNG UND VERSCHRAUBUNG DER FÜHRUNGSSCHIENEN

Variante A mit Klemmträgern
Clipmontage Führungsschienen

Mit der Standardmontageart der Schienen über die Clipse (Klemmträger) ist unser System einfach und schnell zu montieren. Einfach die angegebenen Abstand einhalten und die Klemmträger mit dem nötigen Randabstand von 11 mm vom Elementbreitenmaß montierten. Die komplette Einheit Kasten und Schienen wird dann zusammen auf die Klemmträger aufgeclipst.

Einstand Klemmträger
Variante B mit gebohrten Führungsschienen
gebohrten Führungsschienen

Bei allen Führungsschienen besteht die Möglichkeit diese auch ohne Clipse auf herkömmliche Art zu verschrauben. Bei nicht allen Schienen sind beide Varianten - nach hinten und seitlich - möglich. Die entsprechende Auswahl finden Sie im Online-Konfigurator. Bei der Montage mit gebohrten Führungsschienen werden die Löcher für die Befestigung der Führungsschienen in Höhe der auf den Führungsschienen liegenden Bohrlöcher gebohrt. Sollten Sie ohne Bohrung gewählt haben, sind die Führungsschienen nach vorgegebenem Lochbild zu bohren.

Montage Wandhalter
Nur bei Kastengrößen 105 und 125

Für eine zusätzliche Stabilität ist es zu empfehlen, bei Kastengrößen ab 105, zusätzliche Wandhalter zu befestigen. Diese liegen dem Zubehör bei und Sind nach Plan vor der Montage des Elementes zu befestigen.

  • Elementbreite < 3000: A = 250-300
  • Elementbreite > 3000: A = 300-800
DIE ENDLEISTEN IM VERGLEICH
TYP 2 (Standard) Endleiste Typ 2

Mit der Standardleiste ist ein schlankes Design garantiert. Diese Leiste kann in jeder Abmessung eingesetzt werden.

TYP 1 Endleiste Typ 1

Für einen formschlüssigen Abschluss des Kastens, gibt es hier alternative Endleiste Typ 1, die sich perfekt dem Kasten anpasst. Im eingefahrenen Zustand sind ca. 20mm der Schiene inkl. Bürste zu sehen. Auf Grunde der der geringen Bauhöhe, kann diese Schiene nur bis zu einer Breite von 3000mm eingesetzt werden.

Alle Endleisten werden entsprechend des Größe optional mit einem Beschwerungseisen versehen, damit eine Hinderniserkennung durch den Motor gegeben ist. Zudem verfügen alle Endleisten über einen Bürstenabschluss.

Stoffmuster kostenlos vorab anfordern
STOFFINFORMATIONEN

Serge 600 - copaco screenweavers

Serge 600 - copaco screenweavers
Sonnenschutz = Schutz gegen Sonnenstahlen Stoff Eigenschaften

Sonnenschutz bedeutet Schutz vor Sonnenstrahlen, damit ist der Schutz vor Licht und Hitze gemeint, der sich in mehrere Eigenschaften aufteilt.

  • Rs = Energie-Reflexion
  • As = Energie-Absorbtion
  • Ts = Energie-Transmission
  • τe,n-dif = Diffuse Energie-Transmission
  • τe,n-n = Normale Energie-Transmission
Visuelle Eigenschaften

Öffnungsfaktor

Der Durchlässigkeit eines Sonnenschutz Stoffes wird durch den Öffnungsfaktor = OF bestimmt. Der Öffnungskoeffizient ist die realtive Fläche der Öffnungen im Gewebe unter bestimmten Bedienungen. Der Öffnungsfaktor ist der Wert im Normalzustand.

Öffnungsfaktor

Sonnenstrahlen werden wie folgt unterteilt: sichtbares Licht, UV-Licht, Infrarot-Licht
Das sichtbare Licht (55% der Sonnenenergie) ist der Teil, der für unsere Auge am empfindlichsten ist. Je größer die Lichtintensität ist, umso schädlich ist es für unsere Augen. Der Faktor für die Licht-Transmission = Tv, ist das Verhältnis von sichtbarem Licht zu dem Licht, dass hinter dem Sonnenschutz Stoff noch vorhanden ist. Je geringer dieser Wert ist, umso besser ist es für unsere Augen.
Die UV-Stahlen (3% der Sonnenenergie) sind der für unsere Gesundheit schädliche Anteil. Die UV-Transmissions Wert Tuv beschreibt die Menge an schädlichen UV-Stahlen, die durch den Stoff nicht abgehalten werden können.
Das Infrarot-Licht (42% der Sonnenenergie) sorgt für das Wiedererwärmen von festen Stoffen und Gasen.

Einfluss der Stofffarbe

Die Wahl der Farbe eines Stoffe hat direkten Einfluss auf die Kriterien eines Sonnenschutz Stoffes:

  • Schutz gegen sichtbares Licht (Licht-Transmission Tv)
  • Schutz vor Sonnenenergie (Energiedurchlassfaktor G)
  • Schutz vor UV-Stahlen (UV-Transmissions Tuv)
Wärmekomfort

Das Gewebe

Die Energie der Sonne wird in drei Bereich unterteilt. Diese drei Werte ergeben zusammen immer 100%.

Energie-Absorbtion
As = Energie-Absorbtion
ist das Verhältnis zwischen absorbierter und einfallender Energie.
Energie-Reflexion
Rs = Energie-Reflexion
ist der Bruchteil der einfallenden Sonnenstrahlung, die direkt vom Stoff reflektiert wird.
Energie-Transmission
Ts = Energie-Transmission
ist die Summe aus normaler und diffuser Energie-Transmission und der Anteil der Restenergie auf die Summe der einfallenden Sonnenstrahlung.
Der G-Faktor Außenliegender Sonnenschutz
Außenliegender Sonnenschutz
  • Rs = Energie-Reflexion
  • As = Energie-Absorbtion
  • τe = Direkte Energie-Transmission
  • Qi = Sekundärer Wärmeübertragungsfaktor
  • G = Gesamtenergiedurchlassfaktor

Screen Stoffe werden immer in Kombination mit einer Verglasung verwendet. Zusammen halten sie eine große Menge an Sonnenenergie ab. Dieser Wert wird durch den Gesamtenergiedurchlassfaktor (G-Faktor) bestimmt.

Der G Wert ist die übertragenen Gesamtsonnenenergie im Raum hinter dem Fenster im Vergleich zur einfallenden Sonnenenergie auf das Fenster. Der Gtot Wert ist der Gesamtenergiedurchlassfaktor der Kombination Tuch und Verglasung. Der Gv Wert bezieht sich hier auf den Durchlassfaktor ausschließlich der Verglasung. Der Schattenkoeffizient wird als Verhältnis der beiden Werte Gtot und Gv definiert.

die übertragenen Gesamtsonnenenergie im Raum hinter dem Fenster (G) besteht aus zwei Teilen

  • Strahlung: gemessen an der Energie-Transmission: τe,tot
  • Hitze: gemessen an der sekundären Wärmeübertragung: Qi

Der Faktor τe,tot, ist die Menge der Restenergie hinter dem Sonnenschutz und dem Glas. Der Faktor Qi, ist die Größe der Hitze, die nach der Absorbtion des Sonnenschutzsystems und der Verglasung gemessen wird.

Der G-Faktor ist der wichtigste Anhaltspunkt, um den Wirkungsgrad des Zusammenspiels zwischen Sonnenschutz und Glas, als Schutz gegen die Sonnenenergie zu bestimmen. Es gibt hier eine Unterscheidung zwischen dem außenliegenden Sonnenschutz und dem innenliegenden Sonnenschutz. Da wir nur den außenliegendem Sonnenschutz behandeln möchten gehen wir nicht explizit auf die Unterschiede ein. Nur kurz gesagt: τe,tot ist immer gleich nur Qi ist bei außenliegendem Sonnenschutz geringer.

Einen großen Einfluss auf dem G Wert hat die Farbe des Sonnenschutzes. Dunklere Farben absorbieren mehr Energie, geben aber mehr Hitze ab. Beim außenliegendem Sonnenschutz hat damit die Hitze keinen Einfluss auf das Rauminnere.
D.h. bei außenliegendem Sonnenschutz sind dunklere Farben besser für den Wärmeschutz.

Außenliegender Sonnenschutz

Wie schon besprochen ist der Gtot Faktor, der entscheidende Wert für die Effektivität eines Stoffes. Hierzu muss auch immer das Glas des Fensters herangezogen werden. In Deutschland gehen wir min. von einer Doppelverglasung aus, und dürfen hier der Gtot Wert für "Glazing C" heranziehen. Im Normalfall liegen diese Werte zwischen 0,10 und 0,15. Je größer der Wert, desto mehr Sonnenenergie tritt in den Raum ein.

PFLEGE DES SCREEN STOFFES

Im Laufe der Jahre müssen die Sonnenschutz Stoffe viel ertragen. Deshalb ist eine ordnungsgemäße Wartung von wesentlicher Bedeutung, um eine optimale Lebensdauer des Sonnenschutzes zu garantieren.

Die Screen Stoffe von COPACO sind sehr pflegeleicht. Um den Screenstoff zu reinigen, wird ausschließlich eine weiche Bürste oder ein weicher Schwamm und klares Wasser benötigt. Ein Hochdruckreiniger oder starke Chemikalien dürfen nicht eingesetzt werden, da hier die Gefahr besteht, die PVC-Beschichtung der Glasfasern zu beschädigen.

Legen Sie den Stoff zum Reinigen immer flach aus. Dellen und Falten können die Fasern des Gewebes beschädigen. Nach der Reinigung kann der Screen Stoff im Freien komplett abtrocknen.

Bei hartnäckigen Flecken können Sie lauwarme, leichte Seifenlauge verwenden. In diesem Fall ist es empfohlen, den Stoff gründlich auszuspülen, bevor der Stoff getrocknet wird.

Stoffmuster kostenlos vorab anfordern
STOFFINFORMATIONEN

Exclusive Precontraint Serge Ferrari Technologie

Alle Stoffe der Kollektion Serge Ferrari Soltis Perform 92 bestehen aus der weltweit patentierten Precontraint Technologie von Serge Ferrari. Während des gesamten Herstellungsprozesses wird der Verbundstoff unter Spannung gesetzt. Zudem weißen alle Stoffe besondere Eigenschaften aus, die sie für die geeigneten Anwendungsbereiche unschlagbar machen.

Erklärung 1 Soltis Perform 92
Die besonderen Eigenschaften und deren Auswirkung

Alle Stoffe der Kollektion Serge Ferrari Soltis Perform 92 verfügen über eine außergewöhnliche Flächenstabilität und verformen sich deshalb weder bei der Verarbeitung noch bei der Benutzung. Zudem besitzen sie eine nachhaltig mechanische Festigkeit, d ie dazu führt, dass die Stoffe sich weder verziehen noch zerreißen können. Eine höhere Beschichtungsdicke über dem Fadenrücken führt zu langer Lebensdauer in puncto Ästhetik und mechanischer Festigkeit und außerdem zu einer geringen Gesamtdicke der Stoffe. Ein weitere Vorteil der Stoffe der Kollektion Serge Ferrari Soltis Perform 92 ist die außerordentliche Planheit die zu glatten Oberflächen und einer leichteren Pflege führt. Zudem entsteht hierbei ein geringerer Platzbedarf und ein leichtere Aufwickeln.

Nachfolgend sehen sie eine Auflistung mit weiteren besonderen Eigenschaften:

  • hervorragender Wärmeschutz
  • optimaler Sicht- und Lichtkomfort
  • exzellente Wetter- und UV-Beständigkeit
  • 100% recyclfähig
EIN ECHTES WÄRMESCHUTZSCHILD
Außen angebracht absorbiert und reflektiert Soltis Perform 92 bis zu 97% der Wärme.

Erklärung 2 Soltis Perform 92

Dank seiner Mikrobelüftung reguliert Soltis Perform 92 die Wärmeentwicklung der Sonne und hält den Treibhauseffekt in Grenzen. Zudem reduziert die unvergleichliche thermische Leistungsfähigkeit den Gebrauch von Klimaanlagen im Gebäude und den Gesamtenergiebedarf von Gebäuden.

BEISPIELLOSE TRANSPARENZ OHNE BLENDWIRKUNG
Großzügige Versorgung mit natürlichem Licht für das Wohlbefinden der Bewohner.

Erklärung 3 Soltis Perform 92

Soltis Perform 92 bietet eine breite Wahl an 50 verschiedenen Farbtönen für vielfältige technische und ästhetische Lösungen. Besonderes für eine optimale Anpassung an die Fassadenausrichtung und eine angemessene Lichtdurchlässigkeit sprechen für Soltis Perform 92. Die besondere Lichtdurchlässigkeit der Stoffe führt zu einem hohen Sichtkomfort nach draußen und für ein gesteigertes Wohlbefinden der Bewohner.

Zertifizierung NF Toiles

Das Gütezeichen "NF Toiles" garantiert ein konstant hohes und homogenes Qualitätsniveau der Sonnenschutzgewebe Soltis Perform 92. Diese zertifizierten Referenzen entsprechen den vom Gütezeichen in Bezug auf thermo-optischer und mechanischer Eigenschaften, sowie auf Festigkeit vorgegebener Anforderungen.

NF Toiles
SCHALTERBEDIENUNG ÜBER SOMFY MAESTRIA+ WT
Maestria+ 50 WT - Antriebssystem für Fenstermarkisen
Die Vorteile
  • Hinderniserkennung in Ab-Richtung (mit schwerem Fallstab)
  • Hinderniserkennung in Auf-Richtung
  • Durch Hinderniserkennung in Auf- und Ab-Richtung werden Behang und Antrieb besonders vor Beschädigungen geschützt
Beschreibung

Einstellmöglichkeiten für Antriebsendlagen mit Zip Screen: Automatische obere und untere Endlage, automatische obere Endlage und feste untere Endlage oder feste obere und feste untere Endlage. Hinderniserkennung mit Zip Screen in Abrichtung, Festfrierschutz und Hinderniserkennung in Aufrichtung. Schnelle und einfache Einstellung des Antriebs mit Einstellkabel Universal ohne Zugriff auf den Antriebskopf. 4-adriges, steckbares Motoranschlusskabel.

Technische Eigenschaften
  • Applikationstyp: External Vertical Blinds
  • Volt/Frequenz: 230V - 50Hz
  • Laufzeit: 4min
  • IP Schutzklasse: IP44
  • Endschalter Typ: Electronic
Somfy OREA WT
PASSENDES STEUERUNGSZUBEHÖR
SOMFY SMOOVE UNO - RASTER
SCHALTER
BESCHREIBUNG

Der Smoove Uno ist ein verdrahteter Taster, mit dem Sie einen Rollladen oder eine Markise manuell bedienen können. Durch das Drücken und Halten der AUF- und AB-Taste können Sie Ihren Behang in die gewünschte Position fahren. Mit der STOP-Taste ist es möglich den Behang in einer beliebigen Position anzuhalten.

Im Lieferumfang sind alle Teile enthalten, um den Schalter zu montieren, wie eine Somfy-Schalterabdeckung, einen Zwischenrahmen und eine Montageplatte.

VORTEILE
  • AUF-, AB- und STOP-Taste
SOMFY SMOOVE UNO
SOMFY SMOOVE DUO
Rollladentaster
BESCHREIBUNG

Mit dem verdrahteten Taster Smoove Duo können Sie bis zu 2 Rollläden/Senkrechtmarkisen manuell bedienen. Durch das Drücken und Halten der AUF- und AB-Taste können Sie Ihre Behänge in die gewünschte Position fahren. Mit der STOP-Taste ist es möglich die Behäng in einer beliebigen Position zu halten.

Im Lieferumfang sind alle Teile enthalten, um den Schalter zu montieren, wie eine Somfy-Schalterabdeckung und eine Montageplatte

PRODUKTDETAIS
  • Schalter zum manuellen bedienen zwei unabhängiger Rollladenmotoren
  • UF-, AB- und STOP-Taste
  • Offizielles Nachfolgeprodukt von Rolladentaster Inis Duo inkl. Abdeckung mit der Artikel Nr.: 1800277
SOMFY SMOOVE DUO
SOMFY CHRONIS UNO EASY
PROGRAMMSCHALTUHR
BESCHREIBUNG

Automatische (zeitabhängige) und manuelle Steuerung eines Antriebes.

  • Einfach Uhrzeit einstellen – fertig
  • Manuelles Anfahren von jeweils einer individuellen Lieblingsposition (z. B. optimale Schattenposition) aus dem geschlossenen sowie geöffneten Zustand möglich
  • Benutzerfreundliche Menüführung
  • Manuelle Bedienung über die AUF-, AB- und STOPP-Tasten jederzeit möglich
  • Automatisches Öffnen und Schließen kann über eine Taste ein-/ ausgeschaltet werden
VORTEILE
Funktionen
  • Tagesprogramm: individuelle Öffnungs- und Schließzeit für alle Tage zur selben Zeit möglich
  • Zwei Schaltzeiten pro Tag (1 x öffnen, 1 x schließen)
  • Schnell einsatzbereit durch voreingestellte Öffnungs- und Schließzeit
Hinweis

Es kann nur eine AUF- und AB-Zeit eingestellt werden (keine Unterscheidung nach Wochentagen).

TECHNISCHE EIGENSCHAFTEN
  • Volt / Frequenz: 230V 50/60Hz
  • Endfertigung: Weiß & Grau
  • Breite: 80mm
  • Höhe: 80mm
  • Tiefe: 50mm
  • IP Schutzklasse: IP40
SOMFY Chronis UNO easy
FUNKBEDIENUNG ÜBER SOMFY MAESTRIA+ IO
Maestria+ 50 io für Fenstermarkisen - Antrieb für vertikale Textilscreens
Die Vorteile
  • Mit Zip-Führung
  • Mit Schienen- oder Seilführung
  • Mit Verriegelung
Drei Möglichkeiten zur Einstellung der Endlagen
  • automatische obere und untere Endlagen bei Zip-Screens
  • automatische obere Endlage und fixe untere Endlage bei allen vertikalen Textilscreens
  • fixe obere und fixe untere Endlage bei allen vertikalen Textilscreens
Beschreibung
  • Interaktives Funkantriebssystem mit Rückmeldung und integrierter Netzantenne für optimierte Funkkommunikation.
  • Universell einsetzbar für alle Arten von Fenstermarkisen: Speziell für Fenstermarkisen mit Zip-Führung und Fenstermarkisen mit Verriegelungssystem.
  • Einstellmöglichkeiten für Antriebsendlagen mit Zip Screen: Automatische obere und untere Endlage, automatische obere Endlage und feste untere Endlage oder feste obere und feste untere Endlage.
  • Hinderniserkennung mit Zip Screen in Abrichtung, Festfrierschutz und Hinderniserkennung in Aufrichtung.
  • Schnelle und einfache Einstellung des Antriebs mit io-Funkhandsender ohne Zugriff auf den Antriebskopf.
Somfy MAESTRIA+ IO
PASSENDES STEUERUNGSZUBEHÖR
SOMFY SITUO 1 IO II PURE
1-KANAL FUNKHANDSENDER
BESCHREIBUNG

Manuelle Vor-Ort-Steuerung eines io-Antriebes oder io-Funkempfängers per Funk.

VORTEILE
  • Einzel-, Gruppen- und Zentralbedienung möglich
  • „my“-Taste zum Stopp oder Aufrufen der Lieblingsposition (z. B. optimale Schattenposition)
  • AUF-Taste zum Öffnen des Rollladens, Einfahren der Markise bzw. Einschalten der Beleuchtung
  • AB-Taste zum Schließen des Rollladens, Ausfahren der Markise bzw. Ausschalten der Beleuchtung
  • Programmiertaste auf der Rückseite des Funkhandsenders
  • Drahtlos / batteriebetrieben
  • Wandhalter für flexible Montage
SOMFY SITUO 1 IO II
SOMFY SITUO 5 IO
5-KANAL FUNKHANDSENDER
BESCHREIBUNG

Manuelle Vor-Ort-Steuerung mehrerer io-Antriebe oder io-Funkempfänger per Funk.

VORTEILE
  • Einzel-, Gruppen- und Zentralbedienung möglich
  • „my“-Taste zum Stopp oder Aufrufen der Lieblingsposition (z. B. optimale Schattenposition)
  • AUF-Taste zum Öffnen des Rollladens, Einfahren der Markise bzw. Einschalten der Beleuchtung
  • AB-Taste zum Schließen des Rollladens, Ausfahren der Markise bzw. Ausschalten der Beleuchtung
  • Taste für Kanalauswahl bei Situo 5 io
  • Programmiertaste auf der Rückseite des Funkhandsenders
  • LED für Sende- und Batteriezustandsanzeige und für Kanalauswahl bei Situo 5 io
  • Drahtlos / batteriebetrieben
  • Wandhalter für flexible Montage
SOMFY SITUO 5 IO
SOMFY SMOOVE ORIGIN IO
1-KANAL FUNKWANDSENDER
BESCHREIBUNG

Manuelle Steuerung eines io-Funkantriebs / io-Funkempfängers oder mehrerer io-Funkantriebe / io-Funkempfänger gleichzeitig per Funk. 1-Kanal-Funkwandsender.

VORTEILE
  • Bedienung über Drucktasten
  • Passend zu allen gängigen Schalterprogrammen über einen 50 x 50 mm Adapterrahmen der Schalterhersteller, sowie Befestigungsplatte für andere Schalterprogramme
  • Vielzahl an Gestaltungsmöglichkeiten mit den Somfy Smoove Rahmen
  • Einzel-, Gruppen oder Zentralbedienung möglich
  • AUF-Taste zum Öffnen des Rollladens, Einfahren der Markise
  • „my“-Taste zum Stoppen oder Aufrufen der Lieblingsposition
  • AB-Taste zum Schließen des Rollladens, Ausfahren der Markise
  • Programmiertaste auf der Rückseite des Moduls
  • Befestigungsplatte für einfache und flexible Wandmontage, keine UP-Dose erforderlich
  • LED zur Sendeanzeige
  • Drahtlos und batteriebetrieben, daher geringster Installationsaufwand
TECHNISCHE EIGENSCHAFTEN
  • Funkfrequenz : 868,95 MHz
  • Breite: 50mm
  • Höhe: 50mm
  • IP Schutzklasse : IP 30
SOMFY SMOOVE ORIGIN IO
EINSATZEMPFEHLUNG WIND FÜR SEITENSAUMGEFÜHRTE SENKRECHTMARKISEN (VS-ZIP):

Die in der folgenden Tabelle verwendeten Windgeschwindigkeiten gelten nur bei geschlossenen Fenstern sowie nicht bei Ecksituationen. Insbesondere ist die Gebäudegeometrie und Gebäudelage zu beachten. Windwächter müssen auf den entsprechenden Windtabellengrenzwert abgestimmt sein. Die Grenzwerte können vom Hersteller auch abweichend festgelegt werden.

Höhe (cm) Breite (cm)
100 150 200 250 300 350 400 450 500
100 104 104 104 104 76 76 76 76 76
150 104 104 104 104 76 76 76 76 76
200 104 104 104 104 76 76 76 76 76
250 76 76 76 76 76 76 76 76 76
300 76 76 76 76 76 76 76 76 76
350 76 76 76 76 76 x x x x
400 76 76 76 76 76 x x x x
450 76 76 76 76 76 x x x x
500 76 76 76 76 76 x x x x
Windgrenzwerte - Angabe in km/h

Tabelle ist nur bei Behangabstand < 10 cm zur Glasfläche gültig

Bei größeren Abständen ist die Tabelle nicht gültig!

Bei einer freistehenden Anlage (z. B. Montage zwischen Pergolasteher) ist die maximale Windeinsatzempfehlung 28 km/h.

Häufig gestellte Fragen zur ZIPLINE Senkrechtmarkise

Welche Senkrechtmarkise ist für mich die Richtige?
FAQ öffnen und schließen
Wie wird die VS-ZIP an ein Fenster montiert?
FAQ öffnen und schließen

Hierzu gibt es mehrere Möglichkeiten. Zum einen kann die Senkrechtmarkise direkt auf dem Fensterrahmen verschraubt werden oder in der Fensternische seitlich in die Laibung. Außerdem kann die Markise vor die Maueröffnung montiert werden, wenn der Kasten den Lichteinfall stören würden. Im Konfigurator finden Sie alle Montagemöglichkeiten mit den passenden Schienen.

Kann ich die Schienen der VS-ZIP einfach kürzen?
FAQ öffnen und schließen
Gibt es bei den Senkrechtmarkisen mit ZIP auch eine Handkurbel?
FAQ öffnen und schließen
Unsere Experten-Beratung
Wir sind für Sie da:
Mo: 09:00-12:00 u. 13:00-17:00
Di: 09:00-12:00 u. 13:00-17:00
Mi: 09:00-13:00
Do: 09:00-12:00 u. 13:00-17:00
Fr: 09:00-12:00 u. 13:00-17:00
Rückruf-Service
Ehrliche Kundenmeinungen
Bewertung:BewertungssternBewertungssternBewertungssternBewertungssternBewertungssternBewertungsstern
Michael Hillmann:
Die Beratung komme mir meine Fragen sehr schnell und gut beantworten. Die Lieferzeit war schnell als...
Unsere zufriedenen Kunden Mit Referenzfotos
Premium Qualität Made in Germany
SOWERO Produkte 100% Made in Germany und CE-zertifiziert.
