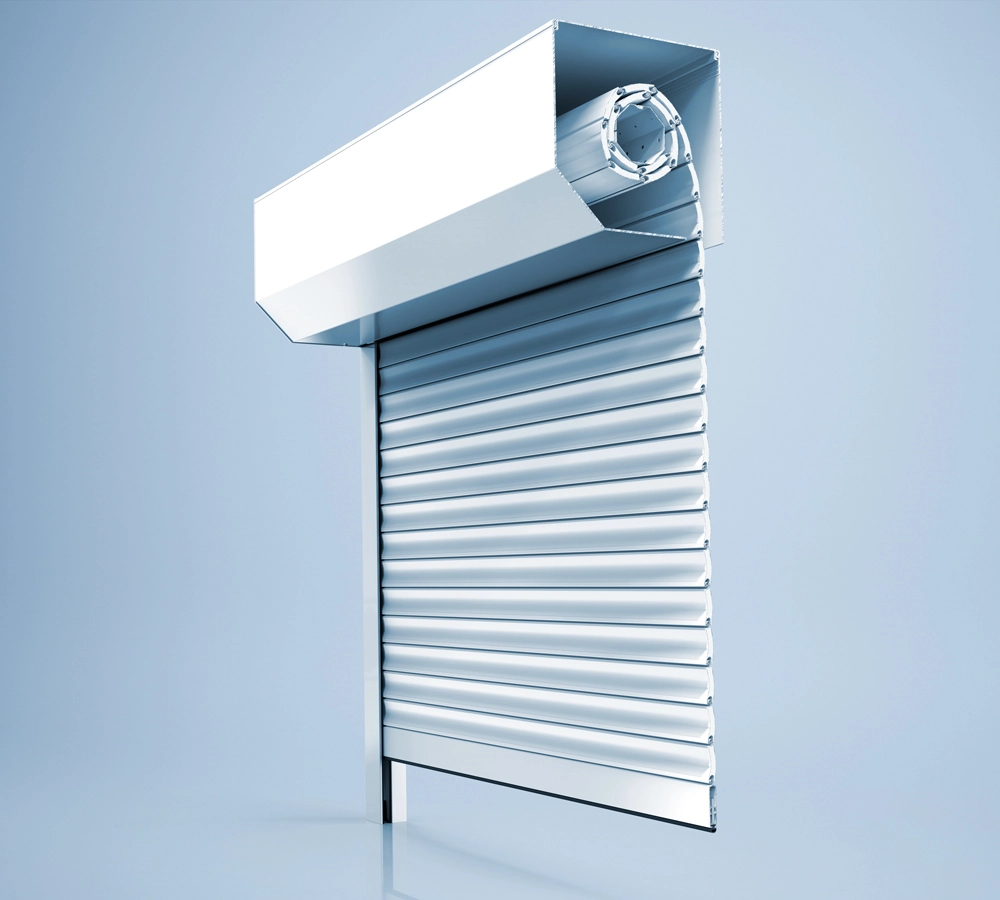

Premium Vorbaurollladen
Expressline und Exclusiveline - Zwei Systeme - Eine Qualität
NEU!!! BIS ZU 3 LAMELLENMUSTER KOSTENLOS VORAB ZUR ANSICHT
Bestellen Sie ab sofort 3 Lamellenmuster kostenlos vorab und vergleichen Sie vor Ort
MIT SOWERO FACHHANDELSQUALITÄT ZUM ONLINE-PREIS
Jetzt Premium Vorbaurollladen mit von außen unsichtbaren Endanschlägen und Aluminium Schienen

Premium Rollladen von
SOWERO

Premium Rollladen
Rollladensystem HEROAL HEROAL
Herstellung und Produktion 100% Made in Germany 100% Made in Germany 100% Made in Germany 100% Made in Germany
Kastenformen Kastenformen Premium Rollladen Expressline eckig / rund Kastenformen Premium Rollladen Exclusiveline eckig / rund / gerade / Einputz
Lieferzeiten 3-4 Wochen (+6 Wochen bei Auswahl Somfy Motor) 3-4 Wochen (+6 Wochen bei Auswahl Somfy/Elero Motor)
Lieferkosten Versandkostenfrei 0,00€ Versandkostenfrei 0,00€
Kastenmaterial rollgeformtes Aluminium rollgeformtes Aluminium,
stranggepresstes Aluminium
Kasten-/Schienenfarben 7 Standardfarben
Weiß, Grau, Silber, Braun, Grau-Alu, Anthrazit, DB703
7 Standardfarben
über 600 RAL-Farben ohne Aufpreis
Lamellen / Rollladenprofil PVC / Aluminium geschäumt PVC / Aluminium geschäumt
Lamellenfarben bis zu 5 Standardfarben bis zu 12 Standardfarben
mehrteilige Anlagen Nein Ja - 2er und 3er Kombinationen
Bedienung Gurt / Motor / Funk Gurt / Kurbel / Motor / Funk
max. Abmessungen Breite 310cm - Fläche 7m² Breite 360cm - Fläche 6,9m²
bei Kombinationen:
Breite 500cm - Fläche 15m²
optional Insektenschutz Nein Ja - als Zusatzausstattung mit Insektenschutzrollo
Führungsschienen stranggepresstes Aluminium
2 verschiedene Schienen
stranggepresstes Aluminium
bis zu 6 verschiedene Schienen
Motorisierung Superrollo Schaltermotor
Somfy Plug & Plug Schaltermotor mit Rademacher Funk erweiterbar
Somfy Funk (RTS,io)
Superrollo: Schalter
Elero: Schalter / Funk
Somfy: Schalter / Funk (RTS,io)
optional Dämmausrüstung RD² Nein Ja
Preise online berechnen ZUM KONFIGURATOR ZUM KONFIGURATOR
100% MADE IN GERMANY - DER ECHTE PREMIUM ROLLLADEN UND KEINE "MOGELPACKUNG"

Wir fertigen unsere Rollläden aus dem führendem Rollladen-System von HEROAL. Halbzeuge, Rohmaterialien und Produktion aus Deutschland garantieren Qualität, Zuver-lässigkeit und nachhaltigen Service auf höchstem Niveau.

Verfügbar bei der Expressline Verfügbar bei der Exclusiveline

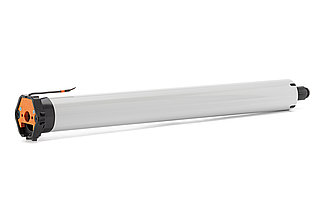

DEUTSCHE MARKEN-MOTORE

Bei Steuerung der Rollladen über Schalter- oder Funk-Motore werden bei uns nur deutsche Markenprodukte von somfy oder elero eingesetzt. Durch den Einsatz von Motoren deutscher Hersteller setzen wir auf Qualität, Benutzerfreundlichkeit und Langlebigkeit. Alle unsere Motoren sind werkseitig programmiert und eingestellt.

Verfügbar bei der Expressline Verfügbar bei der Exclusiveline
LAMELLEN GRUNDSÄTZLICH ARRETIERT

Alle unsere Lamellen sind grundsätzlich arretiert. Somit wird ein seitliches Verschieben der Lamellen verhindert. Ohne Arretierung kann es passieren, dass beim Abrollen des Behangs die Lamellen am Einlauftrichter hängen bleiben und beschädigt werden.

Verfügbar bei der Expressline Verfügbar bei der Exclusiveline
VERSTÄRKTE BÜRSTENDICHTUNG

Wir setzen der Diskussion ein Ende. Keine neoprenen Einlagen, keine einfach Bürstendichtung, sondern verstärkte Bürstendichtung. Diese Variante vereint die Vorteile beider Ausführungen. Durch die Verstärkung nutzt die Bürste nicht so schnell ab und gewährleistet dadurch lange einen leisen Lauf der Lamellen und eine Schonung der Lamellen.

Verfügbar bei der Exclusiveline
MOTOREN PROGRAMMIERT - HANDSENDER EINGELERNT

Unser exklusive Service für Sie - In der Exclusiveline sind alle Motoren programmiert und die Endlagen eingestellt. Bei den Funkmotoren ist standardmäßig ein Hand- oder Wandsender im Lieferumfang enthalten. Dieser ist bei LIeferung bereits mit dem Motor verknüpft.

Verfügbar bei der Exclusiveline
GROßE FARBAUSWAHL OHNE AUFPREIS

Wir bieten bei den Farben für die Kästen und Schienen bis zu 650 Farben ohne Aufpreis. Das ist einzigartig und unschlagbar. Machen Sie aus Ihrem Rollladen einen Hinkucker oder fügen Sie ihn farblich perfekt in Ihre Fassade ein. Ob RAL-Töne, glänzend oder matt, DB-Töne mit Feinstruktur oder Eloxal-Optik - mit SOWERO kein Problem.

Verfügbar bei der Expressline Verfügbar bei der Exclusiveline
ZERTIFIZIERTE HAGELSCHLAGPRÜFUNG

HEROAL ALU Rollladenprofile und Blenden sind vom IGS - Institut für geprüfte Sicherheit auf Hagelschlagklasse 6 gemäß VKF Prüfbestimmungen Nr.2 Rolladen, Version 1.02 zertifiziert. Die Hagelschlagklasse 6 wird als Großhagel bezeichnet und enthält Hagel ab einer Größe von 5,08 cm. Das Schadenspotenzial ist sehr hoch. Verbreitet gibt es schwere Schäden. Autoscheiben, Dachfenster und Dachziegel werden beschädigt oder gar durchschlagen.

Verfügbar bei der Expressline Verfügbar bei der Exclusiveline
EINFACHE FIXIERUNG DES KASTENS

Mit dem innovativen Rollladen System von SOWERO ist ein zusätzliches Anschrauben des Kastens nicht nötig. Durch die erste Bohrung der Führungsschiene, schrauben Sie den Lagerschalenzapfen des Kastens mit an und fixieren somit den kompletten Kasten. Somit kann der Kasten nicht mehr nach vorne Abkippen und muss nicht aufwendig nach hinten verschraubt werden.

Verfügbar bei der Expressline Verfügbar bei der Exclusiveline
ZUSÄTZLICHER SCHUTZ DURCH ABWEISBLECHE

Durch die in den seitlichen Lagerschalen eingebauten Abweisbleche wird der Behang vor allem beim Transport durch seitliches Verschieben gesichert, das trotz Arretierung der Lamellen vorkommen kann. Nicht so bei SOWERO. Zudem sichern die Abweisbleche aus Aluminium ein sauberes Eintauchen der Lamellen in die Führungsschienen.

Verfügbar bei der Expressline Verfügbar bei der Exclusiveline
STRANGGEPRESSTE ENDLEISTE MIT GUMMILIPPE

Unsere stranggepressten Endleisten verfügen grundsätzlich über eine eingezogene Gummilippe. Diese Gummilippe sorgt zum einen für ein geräuschloses Aufsetzen des Behangs. Zum anderen können hierdurch kleine Unebenheiten der Fensterbank oder des Bodens ausgeglichen werden. Außerdem wird das Risiko des Anfrierens erheblich minimiert.

Verfügbar bei der Expressline Verfügbar bei der Exclusiveline
QUALITÄT MIT UMWELTBEWUSSTSEIN

Für die Rollladensystem verarbeitet heroal nur beste Aluminium-Legierungen. Die hochwertigen Pulverbeschichtungen und der 2-Schicht-Dicklack sorgen für Witterungsbeständigkeit und ein langes Leben unserer Rollläden. Bei der Herstellung tragen wir aktiv zum Klimaschutz bei: Wir nutzen recyceltes Aluminium und verwenden bei der Ausschäumung der Rollladenstäbe ausschließlich Wasser als Treibmittel.

Verfügbar bei der Exclusiveline
DÄMMAUSRÜSTUNG RD²

Die Dämmausrüstung RD² bietet eine zusätzliche Dämmung der Aluminiumteile unsere Vorbaurolläden zur Fassade oder zum Fenster. In die Hohlkammer der F-HTF-12 und F-HTF-20 wird eine hochwertige EPS-Hartschaumplatte passgenau eingeschoben. Zusätzlich wird der Kasten rückseitig mit einer EPS-Hartschaumplatte ausgestattet.

Verfügbar bei der Expressline Verfügbar bei der Exclusiveline
WARTUNGSFREUNDLICHE BAUTEILE

Durch die verschraubte Revisionsblende und durch den abschraubbaren Einlauftrichter können auch im aufgerollten Zustand vor allem bei Stromausfall oder Motordefekt alle Wartungsarbeiten am Rollladen durchgeführt werden. Somit ist bei diesen Fällen keine komplette Demontage des Rollladens notwendig.

Verfügbar bei der Expressline Verfügbar bei der Exclusiveline
AUSGEKLINKTE KASTENRÜCKBLENDE

Bei rollgeformten Kästen behindert die Börtelung der Blende die Montage, da der Kasten hier nicht flach aufgebracht werden kann und verursacht dadurch ein leichtes Abkippen des Kastens. Durch den von uns optimierten Fertigungsablauf wird die Rückblende im Bereich der Führungsschiene vollständig ausgeklinkt und nicht nur zusammengepresst. Nur das Ausklinken gewährleistet ein spaltfreies anliegen des Rollladenkastens.

KASTENMATERIAL BZW. KASTENAUSFÜHRUNG

Die Kastenformen eckiger Kasten und runder Kasten bieten wir wahlweise in Ausführung Blendenmaterial rollgeformt oder stranggepresst an. Den geraden Kasten bieten wir nur in der stranggepressten Variante an. Beim System Einputzkasten gerade 90° ist der Kasten rollgeformt - Putzschiene und Revisionsdeckel sind aus stranggepresstem Aluminium.

ROLLGEFORMTER KASTEN
Premium Rollladen rollgeformter Kasten

Dieses System ist geeignet für kleinere und mittlere Rollladen bis zu einer maximalen Breite von 180 cm. Die Herstellung der Alu-Blenden im Verfahren der Rollverformung ist kostengünstiger als im Strangpress-Verfahren.

Die Dicke der Alu-Blende beträgt 1,0mm.

Im Gegensatz zu vielen Billiganbietern führt dieses Blendsystem von heroal die geprüfte Hagelschlagklasse gemäß VKF Prüfbestimmungen Nr. 02 Rollladen, Version 1.02.

Lackierung des rollgeformten Kastens

Der Dicklack wird auf speziell vorbehandelten Aluminiumbändern im Zweischicht-Coil-Coating-Verfahren aufgebracht und eingebrannt. Es ist ein besonders abriebsbeständiges Lacksystem auf der Basis eines mit Polyamid veredelten, hochwertigen Polyurethans. Die Prüfkriterien und Bewertungen im Rahmen der Lackentwicklung und Produktionsüberwachung bescheinigen dem heroal-Dicklack sehr gute Witterungsbeständigkeit, Umweltfreundlichkeit, hohe Farbintensität und Farbbeständigkeit gegenüber UV-Einstrahlung. Das hält heroal-Systeme dauerhaft pflegeleicht und funktionsfähig.

STRANGGEPRESSTER KASTEN
Premium Rollladen stranggepresster Kasten

Eine stabile und sichere Vorbau-Kastenlösung bietet das stranggepresste Alu-Blendsystem von heroal. Es erfüllt die Anforderungen des BVRS-Richtlinie TR 111 zum erhöhten Einbruchschutz und ist auch bei großen Elementbreiten absolut formstabil und hagelschlagsicher.

Die Dicke der Alu-Blende beträgt 2,0mm.

Hoch-Wetter-Resistent bzw. highly weather resistent, dafür steht hwr und repräsentiert den derzeit weltbesten Standard bei der Beschichtung von Aluminiumoberflächen über die gesamte RAL-Palette. heroal dur hwr erfüllt die höchsten Qualitätsanforderungen der Klasse 2 von Qualicoat und der Masterqualität von GSB. Pulverlack der Qualicoat-Klasse 2 bzw. der GSB-Masterqualität müssen im sogenannten Florida-Bewitterungstest 36 Monate unbeschadet und mit nur minimalen, fest definierten Veränderungen an der Beschichtungsoberfläche bestehen, damit sie als hoch wetterfest eingestuft werden.

Bei diesem speziellen Test werden beschichtet Aluminiumbleche für die Außenanwendung hinsichtlich ihres Verhaltens auf Restglanzhaltung und Farbtonstabilität unter der natürlichen, hohen UV-Belastung im US-Bundesstaat Florida geprüft. heroal dur hwr beschichtete Bleche haben dieser intensiven ultravioletten Bestrahlung drei Jahre mit Bravour getrotzt. Dies entspricht einer Standdauer von mindestens zehn Jahren im Klima Mitteleuropas.

Lackierung des stranggepressten Kastens

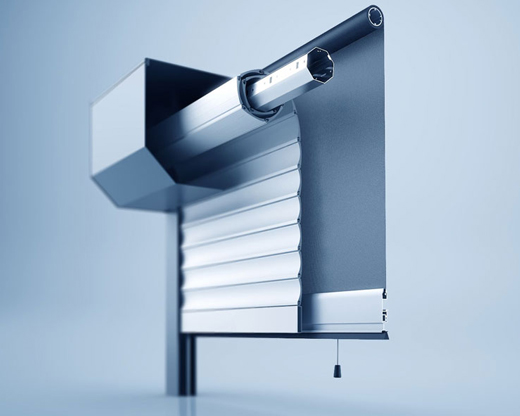

ECKIGER KASTEN 45°
ECKIGER KASTEN ROLLGEFORMT
Premium Rollladen rollgeformter Kasten
ECKIGER KASTEN STRANGGEPRESST
Premium Rollladen stranggepresster Kasten

Mit seiner markanten fünfeckigen Kastenform setzt das rollgeformte Vorbau-Blendenelement optische Akzente in der Fassade. Außerdem bringt die 45°-Schräge an der unteren Blendenfront einen größeren Lichteinfall in die Räumlichkeiten.

SICHERHEIT
  • stranggepresst: Einbruchhemmend gemäß BVRS-Richtlinie TR 111
  • Hohe Kastenstabilität und Sicherheit: Wandungen aus hochwertigen Aluminium-Legierungen plus spezieller heroal Verbindungstechnik
DESIGN
  • Fünfeckige Vorbau-Blende mit markanter Optik
  • Mehr Lichteinfall durch 45°-Schräge
  • Vielfältige Einbaumöglichkeiten
  • Kastengrößen: 1125, 137, 150, 165, 180, 205, 230 (rollgeformt)
  • Große Farbauswahl
  • Insektenschutz integrierbar
  • Hochwitterungsbeständige Oberflächenveredelung mit 2-Schicht-Dicklack oder hochwertige hwr-Pulverbeschichtung

Wie jeder unserer Rollladenformen ist auch der eckige Kasten gewissen Baubarkeitsregeln unterlegen. Bei der Eingabe der Maße und der Auswahl der möglichen Zusatzausstattungen werden Sie in unserem Konfigurator darauf hingewiesen. Somit müssen Sie sich keine Gedanken machen, ob Ihr Wunschrollladen überhaupt baubar ist. Das übernimmt für Sie der Konfigurator. Bei der Berechnung des Preises prüft der Konfigurator die Maße automatisch anhand einer Tabelle und ändert dann selbstätig den Antrieb oder gibt entsprechende weitere Hinweise zur weiteren Bearbeitung aus.


RESISION DES KASTENS
Premium Rollladen Revisionsklappe eckiger Kasten

Um den Austausch von Rollladenbehang und Motor im montierten Zustand des Rollladen durchzuführen, muss es möglich sein den Kasten von außen zu öffnen. Deshalb ist der Rollladenkasten aus stabilem Alumuminium nach vorne mit einem Revisionsdeckel ausgestattet. Somit ist das Durchführen von Wartungsarbeiten kein Problem mehr.

Nachfolgend erläutern wir mögliche Anwendungen und Einbausituationen für den eckigen Kasten:

MONTAGE ALS LINKSROLLER (bei Montage als Linksroller wickelt der Rollladen weg vom Fenster)

Premium Rollladen Einbau eckiger Kasten
GERADER KASTEN 90°

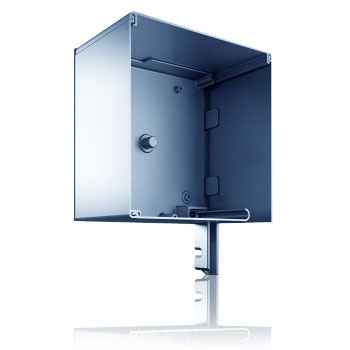

GERADER KASTEN STRANGGEPRESST
Premium Rollladen stranggepresster gerader Kasten

Dieses Vorbaukastensystem ist eine viereckige, stranggepresste Blendenlösung mit klarer, rechtwinkliger Kontur. Es bietet sich für Neu- und Altbau gleichermaßen an und erfüllt in Sachen Einbruchschutz höchste Anforderungen.

SICHERHEIT
  • Einbruchhemmend gemäß BVRS-Richtlinie TR 111
  • Hohe Kastenstabilität und Sicherheit: Wandungen aus hochwertigen Aluminium-Legierungen plus spezieller heroal Verbindungstechnik
DESIGN
  • Viereckige, stranggepresste Vorbau-Blende mit klarer, rechtwinkliger Kontur
  • Vielfältige Einbaumöglichkeiten
  • In allen Farben beschichtbar
  • Insektenschutz integrierbar
  • Extrem witterungsbeständige Oberfläche durch hochwertige hwr-Pulverbeschichtung

Wie jeder unserer Rollladenformen ist auch der gerade Kasten gewissen Baubarkeitsregeln unterlegen. Bei der Eingabe der Maße und der Auswahl der möglichen Zusatzausstattungen werden Sie in unserem Konfigurator darauf hingewiesen. Somit müssen Sie sich keine Gedanken machen, ob Ihr Wunschrollladen überhaupt baubar ist. Das übernimmt für Sie der Konfigurator. Bei der Berechnung des Preises prüft der Konfigurator die Maße automatisch anhand einer Tabelle und ändert dann selbstätig den Antrieb oder gibt entsprechende weitere Hinweise zur weiteren Bearbeitung aus.


RESISION DES KASTENS
Premium Rollladen Revisionsklappe gerader Kasten

Um den Austausch von Rollladenbehang und Motor im montierten Zustand des Rollladen durchzuführen, muss es möglich sein den Kasten von außen zu öffnen. Deshalb ist der Rollladenkasten aus stabilem Alumuminium nach unten mit einem Revisionsdeckel ausgestattet. Somit ist das Durchführen von Wartungsarbeiten kein Problem mehr.

Nachfolgend erläutern wir mögliche Anwendungen und Einbausituationen für den geraden Kasten:

MONTAGE ALS LINKSROLLER (bei Montage als Linksroller wickelt der Rollladen weg vom Fenster)

Premium Rollladen Einbau gerader Kasten
MONTAGE ALS RECHTSROLLER (bei Montage als Rechtsroller wickelt der Rollladen hin zum Fenster)

Premium Rollladen Einbau gerader Kasten
RUNDER KASTEN
RUNDER KASTEN ROLLGEFORMT
Premium Rollladen rollgeformter runder Kasten
RUNDER KASTEN STRANGGEPRESST
Premium Rollladen stranggepresster runder Kasten

Elegantes Design, kombiniert mit einem Plus an Sicherheit: In der stranggepressten Variante erfüllt die hochstabile Rundblende die Anforderungen der BVRS-Richtlinie TR 111 zum erhöhten Einbruchschutz und kann harmonisch in das Fassaden-Bild integriert werden oder mit markanter Farbgestaltung optische Akzente setzen. Mit clipbaren Rundvorsatzprofilen für die Führungsschienen lässt sich diese Rundoptik gezielt erweitern.

SICHERHEIT
  • stranggepresst: Einbruchhemmend gemäß BVRS-Richtlinie TR 111
  • Hohe Kastenstabilität und Sicherheit: Wandungen aus hochwertigen Aluminium-Legierungen plus spezieller heroal Verbindungstechnik
DESIGN
  • Ästhetische Rundoptik
  • Kastengrößen: 137, 150, 165, 180 und 205 mm
  • In allen Farben beschichtbar
  • Optional: clipbare Rundvorsatzprofile für Führungsschienen
  • Insektenschutz integrierbar
  • Hochwitterungsbeständige Oberflächenveredelung mit 2-Schicht-Dicklack oder hochwertige hwr-Pulverbeschichtung

Wie jeder unserer Rollladenformen ist auch der runde Kasten gewissen Baubarkeitsregeln unterlegen. Bei der Eingabe der Maße und der Auswahl der möglichen Zusatzausstattungen werden Sie in unserem Konfigurator darauf hingewiesen. Somit müssen Sie sich keine Gedanken machen, ob Ihr Wunschrollladen überhaupt baubar ist. Das übernimmt für Sie der Konfigurator. Bei der Berechnung des Preises prüft der Konfigurator die Maße automatisch anhand einer Tabelle und ändert dann selbstätig den Antrieb oder gibt entsprechende weitere Hinweise zur weiteren Bearbeitung aus.


REVISION DES KASTENS
Premium Rollladen Revisionsklappe runder Kasten

Um den Austausch von Rollladenbehang und Motor im montierten Zustand des Rollladen durchzuführen, muss es möglich sein den Kasten von außen zu öffnen. Deshalb ist der Rollladenkasten aus stabilem Alumuminium nach vorne mit einem Revisionsdeckel ausgestattet. Somit ist das Durchführen von Wartungsarbeiten kein Problem mehr.

Nachfolgend erläutern wir mögliche Anwendungen und Einbausituationen für den runden Kasten:

MONTAGE ALS LINKSROLLER (bei Montage als Linksroller wickelt der Rollladen weg vom Fenster)

Premium Rollladen Einbau runder Kasten
UNTERPUTZ KASTEN
UNTERPUTZ KASTEN ROLLGEFORMT - PUTZSCHIENE UND REVISIONSDECKEL STRANGGEPRESST
Premium Rollladen rollgeformter Unterputz Kasten

Der Unterputz-Kasten wird unsichtbar in die bestehende Wärmedämmverbundzone verbaut. Mit sechs Kastengrößen und kompletter Farbauswahl bei der Gestaltung der stranggepressten Sichtblende lassen sich stilgerechte Lösungen für jede Fassaden-Architektur realisieren.

SICHERHEIT
  • Mit Wandungen aus hochwertigen Aluminium-Legierungen plus spezieller heroal Verbindungstechnik wird ein hohes Maß an Sicherheit erreicht
  • Große Auswahl an Putzträgerprofilen für den sicheren Einbau in alle gängigen Wärmedämmverbundsysteme
DESIGN
  • Ohne Änderung der bestehenden Fassaden-Optik unsichtbar zu installieren
  • Vielfältige Einbaumöglichkeiten
  • Kastengrößen: 125, 137, 150, 165, 180 und 205
  • In jeder Farbe beschichtbar
  • Insektenschutz integrierbar
  • Hochwitterungsbeständige Oberflächenveredelung mit 2-Schicht-Dicklack oder hochwertige hwr-Pulverbeschichtung

Wie jeder unserer Rollladenformen ist auch der Unterputz Kasten gewissen Baubarkeitsregeln unterlegen. Bei der Eingabe der Maße und der Auswahl der möglichen Zusatzausstattungen werden Sie in unserem Konfigurator darauf hingewiesen. Somit müssen Sie sich keine Gedanken machen, ob Ihr Wunschrollladen überhaupt baubar ist. Das übernimmt für Sie der Konfigurator. Bei der Berechnung des Preises prüft der Konfigurator die Maße automatisch anhand einer Tabelle und ändert dann selbstätig den Antrieb oder gibt entsprechende weitere Hinweise zur weiteren Bearbeitung aus.


RESISION DES KASTENS
Premium Rollladen Revisionsklappe Unterputz Kasten

Um den Austausch von Rollladenbehang und Motor im montierten Zustand des Rollladen durchzuführen, muss es möglich sein den Kasten von außen zu öffnen. Deshalb ist der Rollladenkasten aus stabilem Alumuminium nach vorne mit einem Revisionsdeckel ausgestattet. Somit ist das Durchführen von Wartungsarbeiten kein Problem mehr.

Nachfolgend erläutern wir mögliche Anwendungen und Einbausituationen für den Unterputz Kasten:

MONTAGE ALS LINKSROLLER (bei Montage als Linksroller wickelt der Rollladen weg vom Fenster)

Premium Rollladen Einbau Unterputz Kasten
ROLLLADENLAMELLEN UND -PROFILE FÜR HÖCHSTE ANSPRÜCHE UND BELASTUNGEN

Für Ausstattung mit dem jeweils richtigen und geeigneten Rollladenlamellen bieten wir drei Typen an Rollladenstäben an. Aus hochwertigem Kunststoff-PVC oder aus hochstabilem, FCKW-freiem, geschäumtem Aluminium.

Verfügbar bei der Expressline Verfügbar bei der Exclusiveline
SK37 PVC HOHLKAMMER

Das SK37 PVC Hohlkammer Profil ist ein hochwertiges und äußerst UV-beständiges Kunststoffprofil für Rollladenbehänge. Eine kostengünstige Lösung für Rollläden mit einer maximalen Breite von 1700 mm und maximaler Fläche von 3,2 m².

Verfügbar bei der Expressline Verfügbar bei der Exclusiveline
RS 37 ALU AUSGESCHÄUMT

Der heroal RS 37, mit nur 8 mm Nenndicke filigranster Stab im heroal Sortiment, überzeugt durch sehr enge Wicklung und geringen Ballendurchmesser (165 mm bei einer Panzerhöhe von 2500 mm). Eine perfekte Lösung bei baulichen Anforderungen an sehr kleine Rollladenkästen ab 125 mm Höhe.

Verfügbar bei der Exclusiveline
RS 32 ALU AUSGESCHÄUMT

Der heroal RS 32 wickelt mit einer kleineren Deckbreite (32 mm) und größeren Nenndicke (8,5 mm) sehr eng und ist bestens für den Einsatz in kleinen Rolladenkästen geeignet. Der sehr stabile Rolladenstab mit 4,8 kg/m² erfüllt Windlastwerte der Widerstandsklasse 3 bei Elementbreiten bis 3.200 mm.

BITTE BEACHTEN SIE:

Damit das Gesamtgewicht des Panzer abgefangen und ein lückenloses Schließen der Lamellen gewährleistet werden kann, sind unserere Panzer im oberen Bereich ohne Lichtschlitze ausgestattet. Damit kann die Gefahr des Ausreißens der obersten Lamelle verringert werden!

Bei den Rollläden, werden bei einer Höhe von bis zu 1.000mm, die ersten 5 Lamellen und bei einer Höhe ab 1.000mm, die ersten 10 Lamellen des Panzers ohne Lichtschlitze gefertigt.

EINBRUCHSHEMMUNG DURCH HOCHSCHIEBESICHERUNG - BEI UNS STANDARD!
HOCHSCHIEBESICHERUNG BEI METALLFEDERN

Hochschiebesicherung mit Metallfedern

Bei Ausstattung und Bedienung unserer Rollläden mit Gurtzug, Schnurzug, Kurbelantrieb und bei Motoren mit mechanischen Endanschlägen, erfolgt die Aufhängung des Rollladenpanzers an der Rollladenwelle über Metallfeder-Bleche aus Edelstahl.
Wenn der Rollladen komplett nach unten abgerollt ist, werden die Rollladenlamellen über die Federbleche an die Rückwand des Rollladenkastens gedrückt. Wird versucht den Behang von unten nach oben zu schieben, stoßen die Lamellen oben an den Rollladendeckel und der Hochschiebevorgang wird blockiert.
Abhängig von der Anzahl der Lamellen zur Fertighöhe des Kastens, kann zwischen Panzerende und Kastenoberseite ein Abstand entstehen. Somit kann in ungünstigen Fällen der Rollladenbehang trotzdem 2-3 cm nach oben geschoben werden. Auch bei Einsatz von zusätzlichen Hilfsmittel (Hebelwerkzeuge oder Kuhfuß) kann der Rollladen auch nach oben gedrückt werden. Deshalb kann man in Sachen Einbruchsschutz bei der Ausstattung der Hochschiebesicherung über Metallfedern nur von Einbruchshemmung gesprochen werden.

HOCHSCHIEBESCHUTZ BEI FESTEN VERBINDERN

Hochschiebesicherung bei festen Wellenverbindern

Bei Ausstattung und Bedienung unserer Rollladen mit Motoren mit elektronischen Endlagen und Drehmomentabschaltung (Hinderniserkennung), erfolgt die Aufhängung des Rollladenpanzers an der Rollladenwelle über sogenannte feste Wellenverbinder. Feste Wellenverbinder verhindern durch den Anstellwinkel nach unten gänzliches Hochschieben des Rollladenbehanges. Unsere festen Wellenverbinder werden mit der Rollladenwelle nicht nur verklemmt, sondern auch verschraubt. Somit wird ein leichtes "Abplatzen" des Verbinders verhindert. Bei Einwirken von Hebelwerkzeugen (Kuhfuß), hält der feste Wellenverbinder bis zu 70 Kg Druck stand. Diese Hochschiebeschutz wirkt somit als Einbruchschutz.

WÄRMESCHUTZ IM WINTER - HITZESCHUTZ IM SOMMER

Zwischen Fenster und Rollladenpanzer bildet sich eine starke isolierende Luftschicht. Der Dämmwert des Fensters mit geschlossenem Rollladen wird um bis zu 30% erhöht - so sparen Sie Energiekosten und tun gleichzeitig sehr viel für unsere Umwelt. Licht- und Blickschutz, Wärmeschutz im Winter und Hitzeschutz im Sommer. Mit Kunststoffrollladen oder Aluminiumrollladen schaffen Sie ein angenehmes kühles Raumklima uns senken so z.B. Energieverbrauch von Klimaanlagen. Helle Rollladenfarben sind dafür besser geeignet als dunkle Farben, die zur Absorption und Aufheizung neigen. So regulieren Sie das Klima Ihres Hauses und erhalten im Sommer angenehm kühle Räume.

Ein großer Irrtum ... Alu Rollladenpanzer geschäumt hat besseren Dämmwert als ein PVC Rollladenpanzer bzw. Kunststoff Rollladenpanzer

Diese Aussage ist falsch - Warum?

Der innere Schaum der Alu-Rollladenprofile ist komplett umlaufend mit Aluminium umschlossen. Aluminium ist ein ausgesprochen guter Wärme- und Energieleiter. Die Kälteenergie, welche auf der Außenseite auf das Profil trifft, wird somit 1 zu 1 auf die Innenseite geleitet! Somit ist die isolierende Wirkung des Schaumes außer Kraft gesetzt. Der innere Schaum wirkt nur als Stabilisator für die Lamellen. Isolierend wirkt einzig und allein das Luftpolster zwischen Fensterscheibe und Rollladenpanzer.

Der Vorteil von geschäumten Aluminiumlamellen gegenüber Kunststofflamellen besteht somit in der höheren bzw. besseren Stabilität und Haltbarkeit.



LÄRMMINDERUNG DURCH ROLLLÄDEN

Geschlossene Rollläden können im Rauminneren die Schallwerte bis zu 10 db mindern!

Folgende Faktoren bestimmen den Wert der Schalldämmung:

  • Abstand Rollladenbehang von Fensterscheibe > 50 mm
  • Dichtungen in den Führungsschienen und Bürstendichtungen im Gurteinlass
  • Kurbel bzw. Motorantrieb ist besser als Gurtbedienung

Eine Erhöhung des Schalldämmwertes um 10 db mindert das Lärmempfinden des menschlichen Ohres um 50%.

Wärmedämmung von Vorbaurollladen
Wärmedämmung von Vorbaurollladen
FÜHRUNGSSCHIENEN
SICHERE LÖSUNGEN FÜR ALLE EINBAUSITUATIONEN

Wir bietet eine variantenreiche Palette an Führungsschienen, mit der passgenaue Lösungen für jede Einbausituation realisiert werden können. Die äußerst stabilen stranggepressten Schienen aus hochwertigem Aluminium sind mit verstärkten Bürstendichtungen ausgestattet und sorgen für einen stabilen Panzerstand und ein geräuscharmes Abrollen des Behangs.
Für die Farbgestaltung der Führungsschienen steht die komplette Farbpalette in der bewährten hwr-Pulverbeschichtungs-Qualität zur Auswahl.

ENERGIESPAREN
  • Führungsschienen verhindern Wärmebrücken zwischen Rolladenpanzer und Fensterrahmen und damit Energieverluste
SICHERHEIT
  • Hochstabile stranggepresste Aluminium-Führungsschienen
  • Sicherer Panzerlauf und geräuscharmes Abrollen durch verstärkte Bürstendichtungen
  • stabiler Panzerstand
SCHALLSCHUTZ
  • Geräuscharmer Panzerlauf
DESIGN
  • Gestaltungsvielfalt durch umfangreiche Typenauswahl
  • Ausführungsvarianten für integrierten Insektenschutz
  • Oberfläche mit hochwertiger hwr-Pulverbeschichtung
  • In jeder Farbe beschichtbar
Führungsschiene Premium Rollladen
Führungsschiene mit einer Bürstendichtung
Führungsschiene mit neoprenen Einlagen
VERSTÄRKTE BÜRSTENDICHTUNGEN

Die Führungsschienen unserer Premium Rollladen sind grundsätzlich mit verstärkten Bürstendichtungen ausgestattet. Diese Bürsten sind zusätzlich mit einer neoprenen Verstärkungslippe stabilisiert und schützen die Bürste vor schnellem Abrieb und Verschleiß.

Diese Bürstendichtung vereint die Vorteile der normalen unverstärkten Bürstendichtung un der neoprenen Einlage und bietet somit die optimale Lösung.

Führungsschiene mit verstärkter Bürstendichtung
UNSERE FÜHRUNGSSCHIENEN IM ÜBERBLICK
Führungsschienendetails HTF
Führungsschienendetails HF
Führungsschienendetails HTF40
Führungsschienendetails F-HTF-12
Führungsschienendetails F-HTF-20
Führungsschienendetails LHTF
FÜHRUNGSSCHIENEN BEI INSEKTENSCHUTZ
Führungsschienendetails F-HTF-is
FÜHRUNGSSCHIENEN BEI DÄMMAUSRÜSTUNG RD²
Führungsschienendetails F-HTF-12-D
Führungsschienendetails F-HTF-20-D
FÜHRUNGSSCHIENEN FÜR ROLLLADENKOMBINATIONEN

Mit dem SOWERO Premium Rollladensystem können auch Rollladenkombinationen ausgeführt werden. Kombinationen bestehen aus geteilten einzelnen Rollladenbehängen jedoch mit einer durchgehenden Kastenblende. Bei Kombinationen aus Rollladengehängen in gleicher Höhe können diese wahlweise einzeln oder mit nur einem Antrieb bedient werden.

Führungsschienen bei Rollladenkombinationen
Führungsschienendetails M-HTF
Führungsschienendetails MSPF-12
Führungsschienendetails MSPF-20
ROLLLADENKOMBINATIONEN MIT GETRENNTEN BEHÄNGEN UND EINZELNEN ANTRIEBEN PRO BEHANG

Bei Rollladenkombinationen, bei denen jeder geteilter Behang einzeln angetrieben bzw. bedient wird, können keine Doppelführungsschienen eingesetzt werden. Hier können am Teilungspunkt der einzelnen Anlagen ausschließlich die Standardführungsschienen wie bei Einzelanlagen verwendet werden. Siehe nachfolgendes Beispiel mit Ausstattung Führungsschienen CL53 bei einer 2er Kombination mit geteilten Behängen und einzeln angetrieben für jeden Behang.

Führungsschienen bei Rollladenkombinationen mit Schiene HTF
BEFESTIGUNG BOHRUNG UND VERSCHRAUBUNG DER FÜHRUNGSSCHIENEN
Bohrungen Führungsschienen

Wenn Sie einen Vorbaurollladen bestellen, können Sie die Führungsschienen werksseitig vorgebohrt wählen. Dabei kann die Richtung der Bohrungen entweder nach hinten durch die Hohlkammer zum Anschrauben direkt auf den Fensterrahmen, oder seitlich gebohrt zur Verschraubung seitlich an die Mauerleibung gewählt werden.

Die Bohrungen werden dabei grundsätzlich als Stufenbohrungen Außendurchmesser 10 mm und Innendurchmesser 5 mm ausgebohrt. Bei Sonder-RAL Beschichtung ist das Eingangsloch 11mm.

VERSCHRAUBUNG FÜHRUNGSSCHIENEN UND ROLLLADENKASTEN
Verschraubung Kasten und Führungsschienen

Ein absolutes "Highlight" und entscheidendes Qualitätsmerkmal. Bei unserem Premium Rollladensystem ist die Führungsschienen- und gleichzeitige Kastenverschraubung mit nur einer Schraube pro Seite gelöst. Für die Montage des Rollladens werden die Führungsschienen auf die Lagerschalenzapfen aufgesteckt. Die erste Bohrung der Führungsschiene sitzt immer von der Oberkante 32 mm nach unten versetzt. Diese Bohrung ist deckungsgleich mit der Aussparung im Lagerschalenzapfen. Beim Anschrauben des Rollladens über die Führungsschienen wird somit gleichzeitig der Rollladenkasten mit befestigt und kann somit nicht nach vorne abkippen. Der Rollladenkasten selbst muss somit nicht angeschraubt werden. Das vereinfacht erheblich den Montageaufwand.

ENDLEISTE MIT GUMMILIPPE

Die Abschlussleisten der Behänge bzw. die Endleisten sind bei unseren SOWERO Premium Rollladen grundsätzlich unten mit einer Gummilippe ausgestattet. Somit ist ein leises Schließen des Rollladen gewährleistet. Die Gummilippe verringert zudem die Gefahr des Anfrierens des Rollladenpanzers.

Endleiste mit Gummilippe
ENDLEISTENANSCHLÄGE
Endleiste mit drehbaren Endanschlägen
Endleiste mit drehbaren Endanschlägen oben
Endleiste mit drehbaren Endanschlägen eingefahrener Behang

Beim Aufwickeln des Rollladenbehanges nach oben, muss verhindert werden, dass der Behang bei Bedienung unkontrolliert oben in den Rollladenkasten aufgewickelt wird. Dafür sind unsere Rollläden mit entsprechenden Endleistenanschlägen ausgestattet. Diese befinden sich links und rechts im Laufbereich der Führungsschienen und sind somit von außen unsichtbar. Auf Grund dieser Ausführung bleibt die Endleiste im aufgewickelten Zustand nur ca. 15 mm sichtbar.

Die Endleistenanschläge sind drehbar und ermöglichen somit immer eine Revision, wie z. B. beim Ausbau des Rollladenbehanges im montierten Zustand des Rollladens.

Wir verwenden grundsätzlich keine außenliegenden Anschlagstopfen, die auf die Endleiste verschraubt sind. Zum einen ist dies optisch sehr auffällig, zum anderen können durch derartige Anschläge Verformungen am Rollladenkasten auftreten, wenn der Behang beim Aufwickeln zu stark nach oben drückt wird. z.B. bei Motoren mit Drehmomentabschaltung. Desweiteren bleibt hier die Endleiste im aufgewickelten Zustand bis zu 30 mm sichtbar.

Endleiste mit Anschlagstopfen
MANUELLE BEDIENUNG ÜBER GURT, SCHNUR ODER GURTZUGBETRIEBE

Für die manuelle Bedienung unserer Rollladensysteme stellen wir die Bedienarten Gurtzug und Schnurzug zur Auswahl. Bei Verwendung dieser Bedienarten sind bei der Planung und Maßaufnahme vorher die maßlichen Gegebenheiten für die notwendigen Durchführungsbohrungen ins Rauminnere zu prüfen. D.h. es muss von außen die Lage der Bohrung nach innen übertragen werden, damit innen der Austritt der Bohrung geprüft wird. Nicht selten stellt man fest, dass im Rauminneren der dafür notwendige Platzbedarf nicht vorhanden ist.

Es ist wichtig, dass vor der Bestellung eines Rollladens die Lage und Machbarkeit der Durchführungsbohrung gemäß nachfolgender Maßskizze geprüft wird. Gegebenenfalls muss dann auf eine andere Bedienart gewechselt werden.

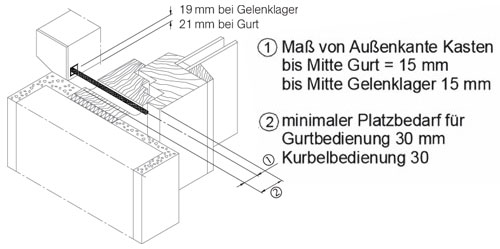

Bohrungsanweisung Gurtzug bei Vorbaurollladen

Gurt- oder Schnur- Durchführungsbohrung ausmessen und anzeichnen. Maß von außen nach innen übertragen und von innen nach außen durchbohren:

  • Gurt Ø 16 mm
  • Schnur Ø 10 mm
BITTE BEACHTEN:

Bei einflügeligem Fenster wird die Bedienung Gurt oder Schnur immer auf der Griff-Seite des Fensterflügels montiert. Hier ist in der Regel ausreichend Platz zur seitlichen Mauerleibung vorhanden. Problematisch wird es bei zweiflügligen Fenstern. Hier stehen oft die Scharniere der Fensterflügel im Weg oder der Fensterflügel verringert beim Öffnen den Platzbedarf zur seitlichen Mauerleibung so stark, dass der Gurtwickler oder die Kurbel ein komplettes Öffnen des Flügels nicht mehr zulässt.

Die Bohrung bei Gurtbedienung muss horizontal immer exakt 90° zum Rollladenkasten erfolgen. Bei Schnurzug kann bedingt schräg gebohrt werden.

DIE UNTERSCHIEDLICHEN BEDIENMÖGLICHKEITEN
Schwenkbarer Gurtwickler
Schwenkbarer Schnurwickler

Schnuraustritt nur unten möglich

GUrtwickler für Gurtzuggetriebe

Ein Gurtzugetriebe ist ab Kastengröße 150 möglich

DER GURTZUG / SCHNURZUG - LAGE AUSTRITT

Standardmäßig kommt der Gurtaustritt unten am Rollladenkasten zur Ausführung. Dies erzeugt den geringsten Reibungsverlust für den Gurt und gewährleistet immer ein sauberes Ab- und Aufrollen des Rollladenbehanges.

Gurtaustritt Rollladenkasten
RUNDER KASTEN
Kastengröße Maß a Maß b Maß c
137 23mm 66mm 21mm
150 23mm 72mm 21mm
165 23mm 81mm 21mm
180 23mm 89mm 21mm
205 23mm 104mm 21mm
ECKIGER, GERADER, EINPUTZ-KASTEN
Kastengröße Maß a Maß b Maß c
125 23mm 60mm 21mm
137 23mm 66mm 21mm
150 23mm 72mm 21mm
165 23mm 81mm 21mm
180 23mm 89mm 21mm
205 23mm 104mm 21mm
AUSFÜHRUNGSVARIANTEN VORBAUROLLLADEN
Ausführungsvarianten Vorbaurollladen
SONDERLÖSUNG FÜR SEITLICHE GURTDURCHFÜHRUNG

Wenn es nicht möglich ist, die Gurtführung gerade ins innere bzw. durch den Fensterrahmen zu führen, bieten wir einige Sonderlösungen an, bei denen der Rollladengurt schräg oder seitlich versetzt nach innen geführt werden kann.

Gurtumlenkung

Gurtumlenkungen sollten nur im "äußersten Notfall" eingesetzt werden. Hier wird der Montageaufwand erheblich erschwert und es entstehen zusätzliche Reibungsverluste für den Gurt, die das Abrollen des Behanges beeinträchtigen können. Vor allem bei kleinen Behängen mit wenig Eigengewicht kann es beim Abrollen zu entsprechenden Blockaden kommen, die nur durch eine zusätzliche bauseitige Beschwerung der Endleiste behoben werden können.

Eine Nachrüstung von Gurtumlenkungen ist konstruktiv und fertigungstechnisch bedingt nicht möglich!

AUßENLIEGENDE, SEITLICH VERSETZTE GURTSCHEIBE

Außenliegende Gurtscheiben erzeugen keinen Reibungsverlust für den Rollladengurt und garantieren immer eine gleiche Funktionssicherheit, wie bei Standardgurtführung. Diese Lösungen setzen aber bestimmte bauliche Gegebenheiten voraus, da diese seitlich in die Mauerleibung eingelassen werden müssen. Hier ist vor allem auf ausreichende Leibungstiefe zu achten. Eine weitere Variante, um den Antrieb nach außen zu versetzen, ist die Lösung über die Kastenverlängerung. Hier wird einfach der Kasten verlängert und der Gurtaustritt wird somit nach außen geschoben.

außenliegende Gurtscheibe
MANUELLE BEDIENUNG ÜBER KURBEL

Für die manuelle Bedienung unserer Rollladensysteme stellen wir die Bedienarten Kurbel 45° und Kurbel 90° zur Auswahl. Bei Verwendung dieser Bedienarten sind bei der Planung und Maßaufnahme vorher die maßlichen Gegebenheiten für die notwendigen Durchführungsbohrungen ins Rauminnere zu prüfen. D.h. es muss von außen die Lage der Bohrung nach innen übertragen werden, damit innen der Austritt der Bohrung geprüft wird. Nicht selten stellt man fest, dass im Rauminneren der dafür notwendige Platzbedarf nicht vorhanden ist.

Es ist wichtig, dass vor der Bestellung eines Rollladens die Lage und Machbarkeit der Durchführungsbohrung gemäß nachfolgender Maßskizze geprüft wird. Gegebenenfalls muss dann auf eine andere Bedienart gewechselt werden.

Bohrungsanweisung Gurtzug bei Vorbaurollladen

Kurbel.Durchführungsbohrung ausmessen und anzeichnen. Maß von außen nach innen übertragen und von innen nach außen durchbohren:

  • Kurbel Ø 12 mm
BITTE BEACHTEN:

Bei einflügeligem Fenster wird die Bedienung Kurbel immer auf der Griff-Seite des Fensterflügels montiert. Hier ist in der Regel ausreichend Platz zur seitlichen Mauerleibung vorhanden. Problematisch wird es bei zweiflügligen Fenstern. Hier stehen oft die Scharniere der Fensterflügel im Weg oder der Fensterflügel verringert beim Öffnen den Platzbedarf zur seitlichen Mauerleibung so stark, dass die Kurbel ein komplettes Öffnen des Flügels nicht mehr zulässt.

Die Bohrung bei Kurbelbedienung muss horizontal immer exakt 90° zum Rollladenkasten erfolgen.

DIE KURBELBEDIENUNG

Bei Auswahl der Handkurbelbedienung steht für die Durchführung der Sechskantverbindung von Gelenklager zum innenliegenden Kurbelgetriebe ein waagrechter 90° und ein 45° Abgang zur Verfügung.

Kurbelgetriebe Abgang 45°
Kurbelgetriebe Abgang 90°
VIERKANTLÄNGE

Bei Ausstattung des Rollladens mit Handkurbel ist im Rollladen zum Antrieb des Behanges ein Kurbelgetriebe eingebaut. Dieses Getriebe ist nach innen zur Handkurbel mit einem Sechskant verbunden. Bei der Montage muss der Sechskant von innen nach außen in den Rollladenkasten und in die entsprechende Öffnung des Getriebes eingeführt werden. Die Länge VL des Sechskant beträgt standardmäßig 300 mm und muss je nach baulicher Situation in der Länge gekürzt werden. Für dickere Mauerdurchführungen steht optional eine Länge von 7226 mm zur Auswahl. Die Länge der Handkurbel ist ebenfalls wählbar !

Kurbelgetriebe Vierkantlänge 45° Kurbelgetriebe Vierkantlänge 90°
KURBELLÄNGE

Sie haben die Möglichkeit die Länge der Kurbel entweder angepasst an die Rollladenhöhe auszuwählen oder selbst eine Länge vorzugeben. Bei Auswahl angepasst wird bei Einzelelementen die Kurbellänge immer aus der Rollladenhöhe berechnet. Die Kurbel ist dann im gestreckten Zustand immer 10cm kleiner als der Rollladen. Bei Kombinationen wird zur Bestimmung der Kurbellänge immer die kleinste Höhe herangezogen. Auch hier gilt Rollladenhöhe - 10cm.

Kurbelgetriebe Kurbellänge 45°
SUPERROLLO RM20MM
MECHANISCHER ELEKTROMOTOR

Der elektronische Mini Rollladenmotor RM20MM mit mechanischer Endlageneinstellung von "Superrollo Professionell by Rademacher" ist die praktische Basis - Antriebslösung für Rolladen- bzw. Sonnenschutzanlagen.

Alle "Superrollo Professionell by Rademacher" arbeiten völlig wartungsfrei und sehr leise. Bei internen Test hat der Motor nach einem simulierten Testlauf über 10 Jahre mit einer Überbelastung der maximalen Traglast kleinerlei Gebrauchserscheinung vorgewiesen.

Endlageneinstellungen

Die Endlagen werden über einen mitgelieferten Einstellstift direkt am Motor vorgenommen und so direkt an die am Montagort befindliche Situation angepasst.

SUPERROLLO RM20MM
UNTERPUTZ KNEBELSCHALTER
SCHALTERBEDIENUNG FÜR EINEN ROLLLADEN
BESCHREIBUNG
  • Unterputzmontage
  • rastend / tastend
  • umbaubar
  • 1 - polig 10 A
UNTERPUTZ KNEBELSCHALTER
AUFPUTZ KNEBELSCHALTER
SCHALTERBEDIENUNG FÜR EINEN ROLLLADEN
BESCHREIBUNG
  • Aufputzmontage
  • rastend / tastend
  • umbaubar
  • 1 - polig 10 A
AUFPUTZ KNEBELSCHALTER
SOMFY SMOOVE UNO - RASTER
SCHALTER
BESCHREIBUNG

Der Smoove Uno ist ein verdrahteter Taster, mit dem Sie einen Rollladen oder eine Markise manuell bedienen können. Durch das Drücken und Halten der AUF- und AB-Taste können Sie Ihren Behang in die gewünschte Position fahren. Mit der STOP-Taste ist es möglich den Behang in einer beliebigen Position anzuhalten.

Im Lieferumfang sind alle Teile enthalten, um den Schalter zu montieren, wie eine Somfy-Schalterabdeckung, einen Zwischenrahmen und eine Montageplatte

VORTEILE
  • AUF-, AB- und STOP-Taste
SOMFY SMOOVE UNO
SOMFY SMOOVE DUO
Rollladentaster
BESCHREIBUNG

Mit dem verdrahteten Taster Smoove Duo können Sie bis zu 2 Rollläden/Senkrechtmarkisen manuell bedienen. Durch das Drücken und Halten der AUF- und AB-Taste können Sie Ihre Behänge in die gewünschte Position fahren. Mit der STOP-Taste ist es möglich die Behäng in einer beliebigen Position zu halten.

Im Lieferumfang sind alle Teile enthalten, um den Schalter zu montieren, wie eine Somfy-Schalterabdeckung und eine Montageplatte

PRODUKTDETAIS
  • Schalter zum manuellen bedienen zwei unabhängiger Rollladenmotoren
  • UF-, AB- und STOP-Taste
  • Offizielles Nachfolgeprodukt von Rolladentaster Inis Duo inkl. Abdeckung mit der Artikel Nr.: 1800277
SOMFY SMOOVE DUO
ELERO ROLTOP
ROHRANTRIEB

Der Elero RolTop kann besonders zeit- und kostensparend installiert werden. Hierzu müssen Sie nach in Betriebnahme lediglich die beiden Endpunkte anfahren um den Motor einzustellen. Erforderlich für das Einstellen sind lediglich starre Wellenverbinder sowie Stopper oder eine Stopperleiste.

Der Motor hat eine Drehmomentüberwachung und schützt dank integrierter Blockiererkennung in beide Laufrichtungen den Behang vor Schäden. Des Weiteren verfügt der Motor über eine besonders sensible und schonende Hinderniserkennung.

WICHTIGE INFORMATIONEN
  • Intelligente Kraftmessung
  • Behangschutz auf/ab und Freifahrt
  • Entlastung einstellbar
  • Endlagen über Montagekabel einstellbar
  • Geräuschlose Softbremse bis 20 Nm
ELERO ROLTOP
PASSENDES STEUERUNGSZUBEHÖR

UNTERPUTZ KNEBELSCHALTER
SCHALTERBEDIENUNG FÜR EINEN ROLLLADEN
BESCHREIBUNG
  • Unterputzmontage
  • rastend / tastend
  • umbaubar
  • 1 - polig 10 A
UNTERPUTZ KNEBELSCHALTER
AUFPUTZ KNEBELSCHALTER
SCHALTERBEDIENUNG FÜR EINEN ROLLLADEN
BESCHREIBUNG
  • Aufputzmontage
  • rastend / tastend
  • umbaubar
  • 1 - polig 10 A
AUFPUTZ KNEBELSCHALTER
SOMFY SMOOVE UNO - RASTER
SCHALTER
BESCHREIBUNG

Der Smoove Uno ist ein verdrahteter Taster, mit dem Sie einen Rollladen oder eine Markise manuell bedienen können. Durch das Drücken und Halten der AUF- und AB-Taste können Sie Ihren Behang in die gewünschte Position fahren. Mit der STOP-Taste ist es möglich den Behang in einer beliebigen Position anzuhalten.

Im Lieferumfang sind alle Teile enthalten, um den Schalter zu montieren, wie eine Somfy-Schalterabdeckung, einen Zwischenrahmen und eine Montageplatte

VORTEILE
  • AUF-, AB- und STOP-Taste
SOMFY SMOOVE UNO
SOMFY SMOOVE DUO
Rollladentaster
BESCHREIBUNG

Mit dem verdrahteten Taster Smoove Duo können Sie bis zu 2 Rollläden/Senkrechtmarkisen manuell bedienen. Durch das Drücken und Halten der AUF- und AB-Taste können Sie Ihre Behänge in die gewünschte Position fahren. Mit der STOP-Taste ist es möglich die Behäng in einer beliebigen Position zu halten.

Im Lieferumfang sind alle Teile enthalten, um den Schalter zu montieren, wie eine Somfy-Schalterabdeckung und eine Montageplatte

PRODUKTDETAIS
  • Schalter zum manuellen bedienen zwei unabhängiger Rollladenmotoren
  • UF-, AB- und STOP-Taste
  • Offizielles Nachfolgeprodukt von Rolladentaster Inis Duo inkl. Abdeckung mit der Artikel Nr.: 1800277
SOMFY SMOOVE DUO
SOMFY OXIMO WT
BIS ENDE 2021 NICHT MEHR LIEFERBAR
UNIVERSELL UND INTELLIGENT - GANZ EINFACH PLUG & PLAY

Einsteckantrieb OXIMO WT - Der universelle und intelligente Motor für Rollläden - Der elektronische Rollladenantrieb mit Drehmomentüberwachung für mehr Sicherheit. Steuerung über verkabelten Schalter (AUF-AB-STOP). Dank elektronischer Drehmomentüberwachung (Somfy Drive Control) stoppt der Rollladen bei Hindernissen, ebenso bei festgefrorenen Lamellen. So werden Antrieb und Rollladen geschont.

Außerdem sorgt somfy Drive Control für eine Reduktion der auf den Rollladen wirkenden Kräfte. Das schont den Behang und verlängert seine Lebensdauer. somfy Drive Control unterscheidet zwischen Reibungen durch Verschmutzungen bzw. Abnutzung und außergewöhnlichen Belastungen. Im ersten Fall regelt somfy Drive Control die Kraft des Antriebs nach - im zweiten Fall schaltet der Antrieb ab. Der oximo WT wirkt mit den festen Wellenverbindern und der integrierten Doppelscheibenbremse einbruchhemmend, da der Behang nicht nach oben aufgeschoben werden kann.

INDIVIDUELLE ENDLAGENPROGRAMMIERUNG
  • Untere Endlage auf Drehmoment / Obere Endlage auf Drehmoment
  • Untere Endlage auf auf Drehmoment / Obere Endlage auf fixe Endlage
  • Untere Endlage fixe Endlage/ Obere Endlage auf Drehmoment
  • Untere und Obere Endlage auf fixe Endlage
Somfy OXIMO WT

Schutzfunktionen des Motors

Die Hinderniserkennung und der Anfrierschutz bleibt bei allen Einstellungen aktiv!

Im Auslieferungszustand unserer Rollladen ist der Motor grundsätzlich werkseitig obere und untere Endlage auf Drehmoment eingestellt und programmiert! Es muss also nichts eingestellt oder programmiert werden. Strom anschließen fertig! Für andere Einstellungen bzw. nachträgliche Änderungen der Programmierungen benötigt man ein spezielles Einstell- und Programmierkabel, dass Sie bei uns auf Anfrage bestellen können.

PASSENDES STEUERUNGSZUBEHÖR

Achtung: Bei Ansteuerung des Motors durch Funk Aktoren, Gruppen- und Zentralsteuerungen und SMARTHOME – Steuerungen, übernehmen wir bei Einsatz von Fremd – Steuerungsmodulen, die NICHT original vom Hersteller des Motors sind, keine Gewährleistung und Garantie bei Fehlfunktionen oder Beschädigungen des Motors!
SOMFY SMOOVE UNO - RASTER
SCHALTER
BESCHREIBUNG

Der Smoove Uno ist ein verdrahteter Taster, mit dem Sie einen Rollladen oder eine Markise manuell bedienen können. Durch das Drücken und Halten der AUF- und AB-Taste können Sie Ihren Behang in die gewünschte Position fahren. Mit der STOP-Taste ist es möglich den Behang in einer beliebigen Position anzuhalten.

Im Lieferumfang sind alle Teile enthalten, um den Schalter zu montieren, wie eine Somfy-Schalterabdeckung, einen Zwischenrahmen und eine Montageplatte

VORTEILE
  • AUF-, AB- und STOP-Taste
SOMFY SMOOVE UNO
SOMFY SMOOVE DUO
Rollladentaster
BESCHREIBUNG

Mit dem verdrahteten Taster Smoove Duo können Sie bis zu 2 Rollläden/Senkrechtmarkisen manuell bedienen. Durch das Drücken und Halten der AUF- und AB-Taste können Sie Ihre Behänge in die gewünschte Position fahren. Mit der STOP-Taste ist es möglich die Behäng in einer beliebigen Position zu halten.

Im Lieferumfang sind alle Teile enthalten, um den Schalter zu montieren, wie eine Somfy-Schalterabdeckung und eine Montageplatte

PRODUKTDETAIS
  • Schalter zum manuellen bedienen zwei unabhängiger Rollladenmotoren
  • UF-, AB- und STOP-Taste
  • Offizielles Nachfolgeprodukt von Rolladentaster Inis Duo inkl. Abdeckung mit der Artikel Nr.: 1800277
SOMFY SMOOVE DUO
UNTERPUTZ KNEBELSCHALTER
SCHALTERBEDIENUNG FÜR EINEN ROLLLADEN
BESCHREIBUNG
  • Unterputzmontage
  • rastend / tastend
  • umbaubar
  • 1 - polig 10 A
UNTERPUTZ KNEBELSCHALTER
AUFPUTZ KNEBELSCHALTER
SCHALTERBEDIENUNG FÜR EINEN ROLLLADEN
BESCHREIBUNG
  • Aufputzmontage
  • rastend / tastend
  • umbaubar
  • 1 - polig 10 A
AUFPUTZ KNEBELSCHALTER
ELERO ROLTOP 868
FUNK ROHRMOTOR

Der Elero RolTop 868 ist ein Funk Rohrmotor mit sanfter Abschaltung in Abwärtsrichtung. Zur einfachen und schnellen Integration in das Elero-Funksystem verfügt er über eine integrierte Schnittstelle. Der Motor hat eine exakte Positionserfassung und Drehmomentüberwachung und schützt den Rollladen durch seine integrierte Blockiererkennung sowie seine besonders sensible Hinderniserkennung. Sobald der Rollladen blockiert wurde oder auf ein Hindernis gelaufen ist, reversiert der Motor. Der Motor ist zudem parallel schaltbar. Beachten Sie hierbei bitte jedoch die maximale Schaltleistung der Anschlussstelle. Der Elero RolTop 868 hat ein steckbares Kabel und wird mit einem Anschlusskabel mit einer Länge von 2,0 m ausgeliefert.

Der Elero RolTop kann besonders zeit- und kostensparend installiert werden. Hierzu müssen Sie nach in Betriebnahme lediglich die beiden Endpunkte anfahren um den Motor einzustellen. Erforderlich für das Einstellen sind lediglich starre Wellenverbinder sowie Stopper oder eine Stopperleiste. Der Motor hat eine Drehmomentüberwachung und schützt dank integrierter Blockiererkennung in beide Laufrichtungen den Behang vor Schäden. Des Weiteren verfügt der Motor über eine besonders sensible und schonende Hinderniserkennung.

WICHTIGE INFORMATIONEN
  • Bei mehrteiligen Elementen, muss ein Mindestabstand von 15cm nzwischen den Funkmototren eingehalten werden
  • Kabellänge von 2m (Auf Anfrage auch mehr, 3m, 5m, 10m, 20m)
  • 14 Umdrehungen die Minute
ELERO ROLTOP
PASSENDES STEUERUNGSZUBEHÖR

SOMFY OXIMO RTS

BITTE BEACHTEN SIE: Den RTS Motor sollten Sie nur aus Kompatibilitätsgründen verwenden, d.h. wenn Sie zuhause schon das RTS-Funksignal im Einsatz haben. Verwenden Sie stattdessen das neuere Modell mit der IO-Technologie.

UNIVERSELL UND INTELLIGENT - GANZ EINFACH PLUG & PLAY

Einsteckantrieb OXIMO RTS - Der universelle und intelligente Funk gesteuerte Motor für Rollläden - Der elektronische Rollladenantrieb mit Drehmomentüberwachung für mehr Sicherheit. Steuerung über Funkhand- oder -wandsender (AUF-AB-STOP). Dank elektronischer Drehmomentüberwachung (Somfy Drive Control) stoppt der Rollladen bei Hindernissen, ebenso bei festgefrorenen Lamellen. So werden Antrieb und Rollladen geschont und vor entsprechenden Beschädigungen geschützt.
Außerdem sorgt somfy Drive Control für eine Reduktion der auf den Rollladen wirkenden Kräfte. Das schont den Behang und verlängert seine Lebensdauer. somfy Drive Control unterscheidet zwischen Reibungen durch Verschmutzungen bzw. Abnutzung und außergewöhnlichen Belastungen. Im ersten Fall regelt somfy Drive Control die Kraft des Antriebs nach - im zweiten Fall schaltet den Antrieb an. Der oximo RTS wirkt mit den festen Wellenverbindern und der integrierten Doppelscheibenbremse einbruchhemmend, da der Behang nicht nach oben aufgeschoben werden kann.

Individuelle Endlagenprogrammierung

  • Untere Endlage auf Drehmoment / Obere Endlage auf Drehmoment
  • Untere Endlage auf auf Drehmoment / Obere Endlage auf fixe Endlage
  • Untere Endlage fixe Endlage/ Obere Endlage auf Drehmoment
  • Untere und Obere Endlage auf fixe Endlage
Somfy OXIMO RTS

Schutzfunktionen des Motors

Die Hinderniserkennung und der Anfrierschutz bleibt bei allen Einstellungen aktiv!

Im Auslieferungszustand unserer Rollladen ist der Motor grundsätzlich werkseitig obere und untere Endlage auf Drehmoment eingestellt und programmiert! Es muss also nichts eingestellt oder programmiert werden. Strom anschließen fertig! Für andere Einstellungen bzw. nachträgliche Änderungen der Programmierungen benötigt man ein spezielles Einstell- und Programmierkabel, dass Sie bei uns auf Anfrage bestellen können.

Plug & Play Sender

Mit unseren Plug & Play Service bieten wir Ihnen einen unübertroffenen Service. Alle Motoren und Handsender sind bei uns eingestellt und programmiert. Kein lästiges Einstellen der Endpunkte des Motors oder Einlernen von Handsender. Alle bei uns bestellten Artikel sind mit einander verbunden. Desweiteren ist es absolut einfach über einen schon eingelernten Sender zusätzliche Mehrkanal-Sender und Funksteuerungen für Gruppensteuerung einzulernen.

PASSENDES STEUERUNGSZUBEHÖR
SOMFY SITUO 1 RTS PURE II
RTS FUNK 1-KANAL HANDSENDER
BESCHREIBUNG

Der Funkhandsender Situo 1 RTS Pure II ist für die Steuerung von einem oder mehreren Funk-Motoren/-Empfängern geeignet. Über den 1 Kanal Handsender können Sie eine Einzel-, Gruppen- und Zentralsteuerung per Funk vornehmen.

VORTEILE
  • 1-Kanal Funkhandsender
  • Manuelle Steuerung von einem oder mehreren Funk-Markisen/-Rollladenmotoren
  • Einzel-, Gruppen- oder Zentralbedienung möglich
  • my-Taste zum stoppen oder anfahren der eingestellten Zwischenpositionen
  • AUF-Taste: Öffnen des Rollladens; Einfahren der Markise; Einschalten des Lichts
  • AB-Taste: Schließen des Rollladens; Ausfahren der Markise; Ausschalten des Lichts
  • Programmiertaste auf der Rückseite des Funkhandsender
  • Drahtlos / batteriebetrieben
  • Aufhängeöse und Wandhalter für flexible Montage
  • Erhöhte Stoßfestigkeit aufgrund verbauten Gummi an den Seitenrändern
LIEFERUMFANG

Im Lieferumfang ist der Funkhandsender inkl. Wandhalter und Batterien enthalten.

SOMFY SITUO 1 RTS PURE II
SOMFY SMOOVE ORIGIN RTS
1-KANAL FUNKWANDSENDER
BESCHREIBUNG

Manuelle Steuerung eines RTS-Funkantriebes / RTS-Funkempfängers oder mehrerer RTS-Funkantriebe / RTS-Funkempfänger gleichzeitig per Funk. 1-Kanal-Funkwandsender

VORTEILE
  • Bedienung über Drucktasten
  • Passend zu allen gängigen Schalterprogrammen über einen 50 x 50 mm Adapterrahmen der Schalterhersteller, sowie Befestigungsplatte für andere Schalterprogramme
  • Einzel-, Gruppen- oder Zentralbedienung möglich
  • AUF-Taste zum Öffnen des Rollladens, Einfahren der Markise bzw. Einschalten der Beleuchtung
  • „my“-Taste zum Stoppen oder Aufrufen der Lieblingsposition
  • AB-Taste zum Schließen des Rollladens, Ausfahren der Markise bzw. Ausschalten der Beleuchtung
  • Programmiertaste auf der Rückseite des Moduls
  • Befestigungsplatte für einfache und flexible Wandmontage, keine UP-Dose erforderlich
  • LED zur Sendeanzeige
  • Verwendbar mit allen externen und integrierten RTS-Funkempfängern
  • Drahtlos und batteriebetrieben, daher geringster Installationsaufwand
TECHNISCHE EIGENSCHAFTEN
  • Funkfrequenz : 433,42 MHz
  • Endfertigung: Pure
  • Breite: 50mm
  • Höhe: 50mm
  • IP Schutzklasse : IP 30
SOMFY SMOOVE ORIGIN RTS
SOMFY OXIMO IO
ELEKTRONISCHER FUNKEINSTECKANTRIEB

Oximo io lässt sich in alle gängigen Rollladensysteme integrieren. Der hochwertige Antrieb bewegt Ihre Rollläden zuverlässig, dank der Rückmeldefunktion erkennt TaHoma, in welcher Position sich der Rollladen befindet. Die integrierten Doppelscheibenbremsen des Antriebs wirken einbruchhemmend, da der Behang nicht nach oben aufgeschoben werden kann. Darüber hinaus punktet der schnell laufende, zuverlässige Antrieb durch Hinderniserkennung und Festfrierschutz.
Die Endlagen werden permanent automatisch korrigiert. Durch die elektronische Überwachung des Antriebsdrehmoments werden die auf den Rollladen wirkenden Kräfte reduziert. Darüber hinaus unterscheidet der Antrieb zwischen Reibungen und Verschmutzung bzw. Abnutzung und außergewöhnlicher Belastung. Im ersten Fall regelt Somfy Drive Control die Kraft des Antriebes nach, im zweiten Fall schaltet der Antrieb ab. Das schont den Rollladen und verlängert seine Lebensdauer.

Somfy OXIMO io
Schutzfunktionen des Motors
PASSENDES STEUERUNGSZUBEHÖR
SOMFY SITUO 1 IO II PURE
1-KANAL FUNKHANDSENDER
BESCHREIBUNG

Manuelle Vor-Ort-Steuerung eines io-Antriebes oder io-Funkempfängers per Funk.

VORTEILE
  • Einzel-, Gruppen- und Zentralbedienung möglich
  • „my“-Taste zum Stopp oder Aufrufen der Lieblingsposition (z. B. optimale Schattenposition)
  • AUF-Taste zum Öffnen des Rollladens, Einfahren der Markise bzw. Einschalten der Beleuchtung
  • AB-Taste zum Schließen des Rollladens, Ausfahren der Markise bzw. Ausschalten der Beleuchtung
  • Programmiertaste auf der Rückseite des Funkhandsenders
  • Drahtlos / batteriebetrieben
  • Wandhalter für flexible Montage
SOMFY SITUO 1 IO II
SOMFY SITUO 5 IO II
5-KANAL FUNKHANDSENDER
BESCHREIBUNG

Manuelle Vor-Ort-Steuerung mehrerer io-Antriebe oder io-Funkempfänger per Funk.

VORTEILE
  • Einzel-, Gruppen- und Zentralbedienung möglich
  • „my“-Taste zum Stopp oder Aufrufen der Lieblingsposition (z. B. optimale Schattenposition)
  • AUF-Taste zum Öffnen des Rollladens, Einfahren der Markise bzw. Einschalten der Beleuchtung
  • AB-Taste zum Schließen des Rollladens, Ausfahren der Markise bzw. Ausschalten der Beleuchtung
  • Taste für Kanalauswahl bei Situo 5 io
  • Programmiertaste auf der Rückseite des Funkhandsenders
  • LED für Sende- und Batteriezustandsanzeige und für Kanalauswahl bei Situo 5 io
  • Drahtlos / batteriebetrieben
  • Wandhalter für flexible Montage
SOMFY SITUO 5 IO II
SOMFY SMOOVE ORIGIN IO
1-KANAL FUNKWANDSENDER
BESCHREIBUNG

Manuelle Steuerung eines io-Funkantriebs / io-Funkempfängers oder mehrerer io-Funkantriebe / io-Funkempfänger gleichzeitig per Funk. 1-Kanal-Funkwandsender.

VORTEILE
  • Bedienung über Drucktasten
  • Passend zu allen gängigen Schalterprogrammen über einen 50 x 50 mm Adapterrahmen der Schalterhersteller, sowie Befestigungsplatte für andere Schalterprogramme
  • Vielzahl an Gestaltungsmöglichkeiten mit den Somfy Smoove Rahmen
  • Einzel-, Gruppen oder Zentralbedienung möglich
  • AUF-Taste zum Öffnen des Rollladens, Einfahren der Markise
  • „my“-Taste zum Stoppen oder Aufrufen der Lieblingsposition
  • AB-Taste zum Schließen des Rollladens, Ausfahren der Markise
  • Programmiertaste auf der Rückseite des Moduls
  • Befestigungsplatte für einfache und flexible Wandmontage, keine UP-Dose erforderlich
  • LED zur Sendeanzeige
  • Drahtlos und batteriebetrieben, daher geringster Installationsaufwand
TECHNISCHE EIGENSCHAFTEN
  • Funkfrequenz : 868,95 MHz
  • Breite: 50mm
  • Höhe: 50mm
  • IP Schutzklasse : IP 30
SOMFY SMOOVE ORIGIN IO
SOMFY SMOOVE RS100 IO
1-KANAL SENSITIVER FUNKWANDSENDER
BESCHREIBUNG

Sensitiver Funkwandsender mit Geschwindigkeitsregelung für RS100 io Antriebe.
Das Produkt entspricht den bekannten Smoove 1 io Sendern, mit folgenden Unterschieden

  • Wahlschalter für die Fahrgeschwindigkeit des Rollladens
  • Im Modus "normal" bewegt sich der Rollladen mit normaler Geschwindigkeit
  • Im Modus "langsam" (Feder-Symbol) bewegt sich der Rollladen mit verminderter Geschwindigkeit, wodurch Laufgeräusche reduziert werden
VORTEILE
  • Bedienung über Drucktasten
  • Passend zu allen gängigen Schalterprogrammen über einen 50 x 50 mm Adapterrahmen der Schalterhersteller, sowie Befestigungsplatte für andere Schalterprogramme
  • Einzel-, Gruppen oder Zentralbedienung möglich
  • AUF-Taste zum Öffnen des Rollladens
  • „my“-Taste zum Stoppen oder Aufrufen der Lieblingsposition
  • AB-Taste zum Schließen des Rollladens
  • Programmiertaste auf der Rückseite des Moduls
  • Befestigungsplatte für einfache und flexible Wandmontage, keine UP-Dose erforderlich
  • LED zur Sendeanzeige
  • Drahtlos und batteriebetrieben, daher geringster Installationsaufwand
GESCHWINDIGKEITSREGELUNG
  • Der Modus "langsam" ermöglicht eine Reduktion der Rollladen-Laufgeräusche bei RS100 io Antrieben
SOMFY SMOOVE RS100 IO
SOMFY RS100 IO
ELEKTRONISCHER FUNKEINSTECKANTRIEB

Der erste intelligente Plug & Play Funkantrieb verbindet herausragende Vorteile für den Installateur mit einzigartigem Mehrwert für den Nutzer, z.B. ein extrem geringes Laufgeräusch und sanfte Fahrbewegungen an den Endlagen. Zwei Fahrgeschwindigkeiten können konfiguriert und vom Nutzer (je nach Steuerung) aufgerufen werden. Antrieb mit laufender elektronischer Drehmomentüberwachung (TCS = Torque Control System), Hinderniserkennung beim Schließen (bei Verwendung fester Wellenverbinder) und Anfrierschutz. Automatische Erkennung der Drehrichtung. Endlagen können entweder automatisch (mit zyklischer Korrektur) oder fix eingestellt werden. Eine Zwischenposition kann schnell und einfach individuell definiert und über einen (Hand-/Wand-) Sender oder eine io Sonnenschutzsteuerung angesteuert werden. Die einzigartige io-Technologie erlaubt einfachste Konfiguration und Einbindung der Antriebe in eine Hausinstallation mit den io-Steuerungsprodukten.

Somfy RS100 io
Schutzfunktionen des Motors
Komfort
  • Sehr leiser Lauf, selbst bei normaler Geschwindigkeit
  • Regelbare Geschwindigkeit, wodurch eine weitere Geräuschreduktion ermöglicht wird
  • Sanftes Anfahren und Stoppen
Langlebigkeit
  • Lange Lebensdauer
  • Schonung des Rollladensystems durch sanfte Fahrbewegungen und optimale Anpassung des Antriebs an den Rollladen
Sicherheit
  • Dank io-Technologie ist der Antrieb mit allen Smart Home Sicherheitsfunktionen kompatibel
  • Durch die Konfigurierbarkeit wird die optimale Wirkung fester Wellenverbinder ermöglicht
PASSENDES STEUERUNGSZUBEHÖR
SOMFY SITUO 1 IO II PURE
1-KANAL FUNKHANDSENDER
BESCHREIBUNG

Manuelle Vor-Ort-Steuerung eines io-Antriebes oder io-Funkempfängers per Funk.

VORTEILE
  • Einzel-, Gruppen- und Zentralbedienung möglich
  • „my“-Taste zum Stopp oder Aufrufen der Lieblingsposition (z. B. optimale Schattenposition)
  • AUF-Taste zum Öffnen des Rollladens, Einfahren der Markise bzw. Einschalten der Beleuchtung
  • AB-Taste zum Schließen des Rollladens, Ausfahren der Markise bzw. Ausschalten der Beleuchtung
  • Programmiertaste auf der Rückseite des Funkhandsenders
  • Drahtlos / batteriebetrieben
  • Wandhalter für flexible Montage
SOMFY SITUO 1 IO II
SOMFY SITUO 5 IO II
5-KANAL FUNKHANDSENDER
BESCHREIBUNG

Manuelle Vor-Ort-Steuerung mehrerer io-Antriebe oder io-Funkempfänger per Funk.

VORTEILE
  • Einzel-, Gruppen- und Zentralbedienung möglich
  • „my“-Taste zum Stopp oder Aufrufen der Lieblingsposition (z. B. optimale Schattenposition)
  • AUF-Taste zum Öffnen des Rollladens, Einfahren der Markise bzw. Einschalten der Beleuchtung
  • AB-Taste zum Schließen des Rollladens, Ausfahren der Markise bzw. Ausschalten der Beleuchtung
  • Taste für Kanalauswahl bei Situo 5 io
  • Programmiertaste auf der Rückseite des Funkhandsenders
  • LED für Sende- und Batteriezustandsanzeige und für Kanalauswahl bei Situo 5 io
  • Drahtlos / batteriebetrieben
  • Wandhalter für flexible Montage
SOMFY SITUO 5 IO II
SOMFY SMOOVE ORIGIN IO
1-KANAL FUNKWANDSENDER
BESCHREIBUNG

Manuelle Steuerung eines io-Funkantriebs / io-Funkempfängers oder mehrerer io-Funkantriebe / io-Funkempfänger gleichzeitig per Funk. 1-Kanal-Funkwandsender.

VORTEILE
  • Bedienung über Drucktasten
  • Passend zu allen gängigen Schalterprogrammen über einen 50 x 50 mm Adapterrahmen der Schalterhersteller, sowie Befestigungsplatte für andere Schalterprogramme
  • Vielzahl an Gestaltungsmöglichkeiten mit den Somfy Smoove Rahmen
  • Einzel-, Gruppen oder Zentralbedienung möglich
  • AUF-Taste zum Öffnen des Rollladens, Einfahren der Markise
  • „my“-Taste zum Stoppen oder Aufrufen der Lieblingsposition
  • AB-Taste zum Schließen des Rollladens, Ausfahren der Markise
  • Programmiertaste auf der Rückseite des Moduls
  • Befestigungsplatte für einfache und flexible Wandmontage, keine UP-Dose erforderlich
  • LED zur Sendeanzeige
  • Drahtlos und batteriebetrieben, daher geringster Installationsaufwand
TECHNISCHE EIGENSCHAFTEN
  • Funkfrequenz : 868,95 MHz
  • Breite: 50mm
  • Höhe: 50mm
  • IP Schutzklasse : IP 30
SOMFY SMOOVE ORIGIN IO
SOMFY SMOOVE RS100 IO
1-KANAL SENSITIVER FUNKWANDSENDER
BESCHREIBUNG

Sensitiver Funkwandsender mit Geschwindigkeitsregelung für RS100 io Antriebe.
Das Produkt entspricht den bekannten Smoove 1 io Sendern, mit folgenden Unterschieden

  • Wahlschalter für die Fahrgeschwindigkeit des Rollladens
  • Im Modus "normal" bewegt sich der Rollladen mit normaler Geschwindigkeit
  • Im Modus "langsam" (Feder-Symbol) bewegt sich der Rollladen mit verminderter Geschwindigkeit, wodurch Laufgeräusche reduziert werden
VORTEILE
  • Bedienung über Drucktasten
  • Passend zu allen gängigen Schalterprogrammen über einen 50 x 50 mm Adapterrahmen der Schalterhersteller, sowie Befestigungsplatte für andere Schalterprogramme
  • Einzel-, Gruppen oder Zentralbedienung möglich
  • AUF-Taste zum Öffnen des Rollladens
  • „my“-Taste zum Stoppen oder Aufrufen der Lieblingsposition
  • AB-Taste zum Schließen des Rollladens
  • Programmiertaste auf der Rückseite des Moduls
  • Befestigungsplatte für einfache und flexible Wandmontage, keine UP-Dose erforderlich
  • LED zur Sendeanzeige
  • Drahtlos und batteriebetrieben, daher geringster Installationsaufwand
GESCHWINDIGKEITSREGELUNG
  • Der Modus "langsam" ermöglicht eine Reduktion der Rollladen-Laufgeräusche bei RS100 io Antrieben
SOMFY SMOOVE RS100 IO
VORGERICHTET FÜR BAUSEITIGEN EINBAU EINES MOTORS
LIEFERUNG OHNE MOTOR
Anleitung für bauseitigen Motoreinbau - Rollladenmotor nachrüsten - Rollladenmotor einbauen

Wenn Sie den Rollladen zum bauseitigen Einbau eines Motors bestellen, wird der Rollladen komplett mit der ausgewählten Welle, einer teleskopierende Walzenkapsel und dem auf der Welle aufgewickelten und gelagerten Rollladenbehang geliefert. Grundsätzlich liegt der Lieferung das Motorlager WX-520-S bei. Mit diesem Lager können nahezu alle gängigen Rollladenmotore und Typen in den Sowero Vorbaurolladen eingebaut werden. Das Motorlager muss nicht seitlich mit der Blendkappe verschraubt werden. Dies hat den Vorteil, dass außen am Kasten nach Einbau des Rollladenmotor keine Schraubköpfe sichtbar bleiben.

Nachfolgend herhalten Sie eine Kurzanleitung zum Einbau eines Rolladenmotor in den Premium Vorbaurolladen:

Motoreinbau Anleitung Schritt 1

Das Motorlager MX-520-S liegt grundsätzlich der Lieferung des Rollladens bei.

Öffnen Sie die Revisionsblende des Rollladenkastens.

Motoreinbau Anleitung Schritt 2

Entfernen Sie die Transportsicherung. Durchtrennen Sie hierbei die das Klebeband und entfernen Sie dieses vollständig

Motoreinbau Anleitung Schritt 3

Rollen Sie den Rollladenbehang nun aus.

Motoreinbau Anleitung Schritt 4

Rollen Sie den Rollladenbehang soweit aus bis die Welle zu sehen ist.

Motoreinbau Anleitung Schritt 5

Lösen Sie nun alle Einhängefedern des Rollladenbehangs von der Welle.

Motoreinbau Anleitung Schritt 6

Auf der Nicht-Antriebsseite ist eine teleskopierende Walzenkapsel mit der Antriebswelle vernietet.

Motoreinbau Anleitung Schritt 7

Bohren Sie alle Nieten auf, die die Welle mit der Walzenkapsel verbinden.

Motoreinbau Anleitung Schritt 8

Schieben Sie die Welle zur seitlichen Blendkappe über die Walzenkapsel zusammen.

Motoreinbau Anleitung Schritt 9

Die Welle kann nun aus dem Rollladenkasten entnommen werden.

Motoreinbau Anleitung Schritt 10

Auf der gegenüberliegenden bzw. der Antriebsseite lösen Sie nun die Schrauben, mit denen die Blendkappe am Kasten befestigt ist.

Motoreinbau Anleitung Schritt 11

Entnehmen Sie nun die seitliche Blendkappe aus dem Rollladenkasten.

Motoreinbau Anleitung Schritt 12

Bereiten Sie nun den Rohrmotor für den Einbau vor. Hierzu lösen Sie die Schrauben am Motorkopf.

Motoreinbau Anleitung Schritt 13

Nach dem Lösen der Schrauben kann nun die Metallplatte entfernt werden.

Motoreinbau Anleitung Schritt 14

Entnehmen Sie nun das Vierkant aus dem Rohrmotor.

Motoreinbau Anleitung Schritt 15

Legen Sie nun die Metallplatte wieder auf den Motorkopf. Beachten Sie hierbei die Positionierung der Bohrlöcher.

Motoreinbau Anleitung Schritt 16

Verschrauben Sie nun das Motorlager direkt mit der Motorkopfplatte.

Motoreinbau Anleitung Schritt 17

Die sternförmig angeordneten Langlöcher passen nahezu auf alle gängigen Motorfabrikate und Typen.

Motoreinbau Anleitung Schritt 18

Stecken Sie nun den Motor-Wellenadapter auf.

Motoreinbau Anleitung Schritt 19

Den Motoradapter an der Vorderseite des Motors montieren Sie bitte unter zur Hilfenahme der Anleitung des Herstellers.

Motoreinbau Anleitung Schritt 20

Entfernen Sie nun auf der Antriebsseite die Walzenkapsel aus der Welle.

Motoreinbau Anleitung Schritt 21

Setzen Sie nun den Motor an der Welle an und schieben Sie den Motor in die Welle ein.

Motoreinbau Anleitung Schritt 22

Kurz bevor die Welle den Mitnehmer erreicht, kontrollieren Sie nochmals die Stellung des Mitnehmers, damit dieser problemlos in die 8-Kantwelle eingeführt werden kann.

Motoreinbau Anleitung Schritt 23

Der Motor wird bis zum Anschlag in die Welle eingeführt.

Motoreinbau Anleitung Schritt 24

Auf der Antriebsseite wird nun die Welle mit dem Motor und dem Motorlager auf den Blendkappenzapfen gesteckt.

Motoreinbau Anleitung Schritt 25

Auf der gegenüberliegenden Nicht-Antriebsseite wird nun die Walzenkapsel herausgezogen, bis die Kapsel mit dem Gleitlager auf den Blendkappenzapfen geführt wird.

Motoreinbau Anleitung Schritt 26

Die Walzenkapsel muss nun mit mindestens zwei Nieten oder Blendschrauben an der Welle gegen ein mögliches Verschieben gesichert werden.

Motoreinbau Anleitung Schritt 27

Das Motorlager muss abschließend noch mit dem Gewindegang der Blendkappe verschraubt und gesichert werden.

Nachfolgend wird der Rollladenbehang wieder an der Welle eingehängt. Je nach Herstellerangaben des Motorherstellers müssen gegebenenfalls andere Wellenverbinder eingesetzt werden. Ansonsten die Einhängebleche wieder verwenden und entsprechend den Lamellenbehang einhängen

Die Inbetriebnahme des Motors bzw. das Einstellen der Endlagen führen Sie bitte unter zur Hilfenahme der Anleitung des Motorenherstellers durch.

INTEGRIERTER INSEKTENSCHUTZROLLO
FÜR EINHANDBEDIENUNG MIT BREMSAUTOMATIK
Insektenschutzrollo integriert in den Premium Rollladen

Der Insektenschutz ist ein System für den integrierten Einbau eines Insektenschutzrollos in den Rollladenkasten. Sowohl die vorteilhafte Einhand-Bedienung, als auch die serienmäßige Bremsmechanik, die ein lautes Hochschnellen des Rollos verhindert, machen das System außerordentlich anwenderfreundlich. Das Insektenschutzrollo wird direkt bei der Kastenmontage in den Vorbaukasten eingebaut und lässt sich dadurch ganz einfach in alle Kästen bzw. Kastenformen integrieren.

Das hochwertige und engmaschige Insektenschutzgewebe aus Glasfaser ist UV-beständig und verhindert das Eindringen von Insekten und sonstigem Ungeziefer. Trotz der engmaschigen Gewebeausführung wird die Belüftung und Lichtdurchlässigkeit kaum beeinträchtigt.

Bitte beachten Sie: Die maximale Breite für ein Rollladenelement mit Insektenschutzrollo beträgt 1600mm!

DETAILS ZUM INSEKTENSCHUTZROLLO
  • max. Breite: 1600mm
  • lichtdurchlässig, kunststoffummanteltes Fiberglasgewebe
  • verrottungsfest, nicht bernnbares Material
  • immer straff gespannt durch Federwelle
  • bedienfreundliches Verriegelungssystem "Klick-Klack"
  • Beweglich gelagerte Windbürste in den Führungsschienen verhindern bei Wind das Herausziehen des Insektenschutzgewebes
ABDICHTUNG INSEKTENSCHUTZROLLO ZUR FENSTERBANK UND ZUM FENSTERRAHMEN

Grundsätzlich werden die Endleisten unserer Insektenschutzrollos mit zwei Bürstendichtungen ausgestattet. Sowohl nach hinten zum Fensterrahmen, als auch nach unten zur Fensterbank. So kann auch bei Änderung der Montage problemlos das Insektenschutzrollo eingesetzt werden.

MONTAGE IN NISCHE AUF FENSTER

Bei Montage des Rollladens und den Fensterrahmen wird die Endleiste des Insektenschutzrollos nicht bis ganz unten auf die Fensterbank arretiert, da hier der notwendige Platzbedarf fehlt, um die Endleiste des Rollos per Hand ganz nach unten drücken zu können. Der Arretiermechanismus ist so eingestellt, dass die Endleiste auf Höhe des Fensterrahmens stoppt. Die Abdichtung erfolgt über die Bürstendichtung nach hinten zum Fensterrahmen. Lage der Arretierung ist 8cm von unten, kann aber stufenlos nachgestellt werden.

Insektenschutzrollo mit Montage in Nische auf Fenster
Insektenschutzrollo mit Bürstendichtung zum Fenster
MONTAGE AUF MAUER

Bei Montage des Rollladens auf die Mauerleibung sitzt die Endleiste des Insektenschutzrollos direkt unten auf der Fensterbank auf. Die Abdichtung erfolgt direkt nach unten über eine Bürstendichtung zur Fensterbank. Die Arretierung wird hier ganz unten angebracht.

Insektenschutzrollo mit Montage in Nische auf Fenster
Insektenschutzrollo mit Bürstendichtung zur Fensterbank
BEDIENUNG INSEKTENSCHUTZ

Der integrierte Insektenschutzrollo kann ganz einfach mit einer Hand nach unten gezogen werden. Am unteren Anschlag rastet die Endleiste des Rollos ein. Dieser Anschlag kann verstellt werden. Mit einem kurzen Druck nach unten, entriegelt der Anschlag und das Rollo führt selbstständig nach oben. Hierbei wir er kurz vor dem Einfahren nachmals abgebremst, um lautes Schlagen und ein Beschädigen des Rollos und des Rollladens zu vermeiden. HIer sehen Sie ein kurzen Video zur Bedienung des Insektenschutzrollos.

DÄMMAUSRÜSTUNG RD²
Dämmausrüstung RD²

Die Dämmausrüstung RD² bietet eine zusätzliche Dämmung der Aluminiumteile unsere Vorbaurolläden zur Fassade oder zum Fenster. In Verbindung mit den Distanzführungsschienen F-HTF-12 und F-HTF-20 wird in die Hohlkammer eine hochwertige EPS-Hartschaumplatte passgenau eingeschoben. Zusätzlich wird der Kasten rückseitig mit einer EPS-Hartschaumplatte ausgestattet. Um die Ansicht der EPS-Hartschaumplatte zu verdecken, wird an der Rückseite ein Aluminiumwinkel in den jweiligen Kastenfarbe angebracht.

Grundsätzlich ist die Dämmausrüstung RD² nur bei stranggepresstem Kasten möglich.

EXPANDIERTER POLYSTYROL-HARTSCHAUM EPS, SCHWARZ
  • form- und volmenbeständig
  • witterungs- und alterungsbeständig
  • recyclebar
  • feuchtigkeitsumempfindlich
  • diffusionsoffen
  • 100% HFCKW- und HFKW-frei
  • gem. REACH-Verordnung 1907/2006/EG nicht deklarationspflichtig
FÜHRUNGSSCHIENEN
F-HTF-12-D Führungsschienendetails F-HTF-12-D
F-HTF-20-D Führungsschienendetails F-HTF-20-D
MSPF-12-D Führungsschienendetails MSPF-12-D
MSPF-20-D Führungsschienendetails MSPF-20-D
TECHNISCHE DATEN

Wärmeleifähigkeit bei 10°C (Nennwert): 0,031-0,032 W/(m*K)
Wärmeformbeständigkeit: 80-8°5C
Wasseraufnahme bei kurzzeitigem Eintauchen: 0,04kg/m²
Wasserdiffusionswiderstandszahl: 25-45u (My)
Brandverhalten gem. DIN 4102: B1
Brandverhalten gem. ÖNORM EN 13501-1: Euroklasse E bzw. schwer brennbar, d.h. keine Ausbreitung des Feuers nach Entfernen der Stützflamme (selbstverlöschend)
Flammpunkt: 370°C
Selbstebtzündungstemperatur: 450°C
Hotline geschlossen
Unsere Experten-Hotline
Wir sind für Sie da:
Mo: 09:00-12:00 u. 13:00-17:00
Di: 09:00-12:00 u. 13:00-17:00
Mi: 09:00-13:00
Do: 09:00-12:00 u. 13:00-17:00
Fr: 09:00-12:00 u. 13:00-17:00
Käuferschutz von Trusted Shops Käuferschutz und Geld-zurück-Garantie von Trusted Shops
90 Tage Käuferschutz bis
20.000 € Bestellwert
Käuferschutz Zahlungsmöglichkeiten Gewährleistung/Garantie Lieferzeiten
Ehrliche Kundenmeinungen
Bewertung:BewertungssternBewertungssternBewertungssternBewertungssternBewertungssternBewertungsstern
Melanie Stark:
Ich habe mir bei Ihnen ein neues Markisentuch bestellt.Alles ausgemessen,eingetragen und die Bestell...
Unsere zufriedenen Kunden Mit Referenzfotos
Premium Qualität Made in Germany
SOWERO Produkte 100% Made in Germany und CE-zertifiziert.
AUSGEZEICHNET.ORG
