Sonnensegel Planung und richtiges Messen

Die fachgerechte und erfolgreiche Ausführung eines Sonnensegel Projektes individuell angepasst nach Maß, setzt eine genaue Planungsphase voraus. Diese nachfolgenden Informationen beziehen sich jedoch sicherlich nicht auf Billig Sonnensegel vom Discounter die schon unter 100 Euro zu haben sind und nach einer Saison entsorgt werden weil die Stoffe porös und ausgebleicht sind.

Hier geht es um Profi-Sonnensegel die von uns individuell nach Bedürfnissen nach Maß hergestellt werden und dem Kunden und Anwender dauerhaften Nutzen und Freude an seinem Segel gewährleisten.

Sonnensegel falsch montiert

Bei der Planung von Sonnensegel nach Maß ist es für eine erfolgreiche Umsetzung und Ausführung des Projektes unumgänglich und notwendig zuerst die Befestigungspunkte an der Wand und Sonnensegel Masten und Säulen vorher zu montieren bzw. zu installieren. Nur so kann die genaue geometrische Form des Segels ermittelt werden. Die umgekehrte Vorgehensweise führt in der Regel zu Ergebnissen wie in nebenstehender Abbildung gezeigt. Wenn die genau geometrische Form und die Zugrichtungen auf die Ecken nicht genau geplant sind, können Segel später nicht richtig gespannt werden und es entsteht massive Faltenbildung.

Der Experten Tipp:

1. Installieren Sie vorher alle Befestigungspunkt Sonnensegel wie Masten, Säulen, Wandhaltterungen etc.
2. Besorgen Sie sich alle Befestigungsmittel wie Seilspanner/Wantenspanner, Karabiner etc.

Jedes Segel benötigt eine Nachspannreserve, Die Einhängepunkte des Segels dürfen niemals genau an den Befestigungspunkten an der Wand oder den Masten liegen. Das Segel muss kleiner dimensioniert werden, damit es gespannt werden kann.

Hier der Aufbau einer fachgerechten Befestigung eines Segel mit der Möglichkeit des Nachspannens.

Befestigung mit Wantenspanner

Sonnensegel mit Wantenspanner

Befestigung mit Seilspanner

Sonnensegel mit Seilspanner

Installation eines Schnurgerüsts

Drehen Sie Wantenspanner oder Seilspanner ganz auf und hängen Sie diese an der Einhängevorrichtung des Masten oder an der Wand ein.

Siehe nebenstehendes Foto.

Verbinden Sie so alle Einhängepunkte für Ihr Segel mit eine Seil . Verbinden Sie auch die Diagonalen so wie in unten stehendem Bild gezeigt.

Sonnensegel mit Schnurgerüst
Sonnensegel messen

Messen Sie dann umlaufend alle Seitenlängen von dem tatsächlichen Einhängepunkt des Seiles am Wantenspanner oder Seilspanner einschließlich aller Diagonalen!

Bitte beachten Sie: Die Maßtoleranzen der Fertigung liegen bei -/+ 3cm.

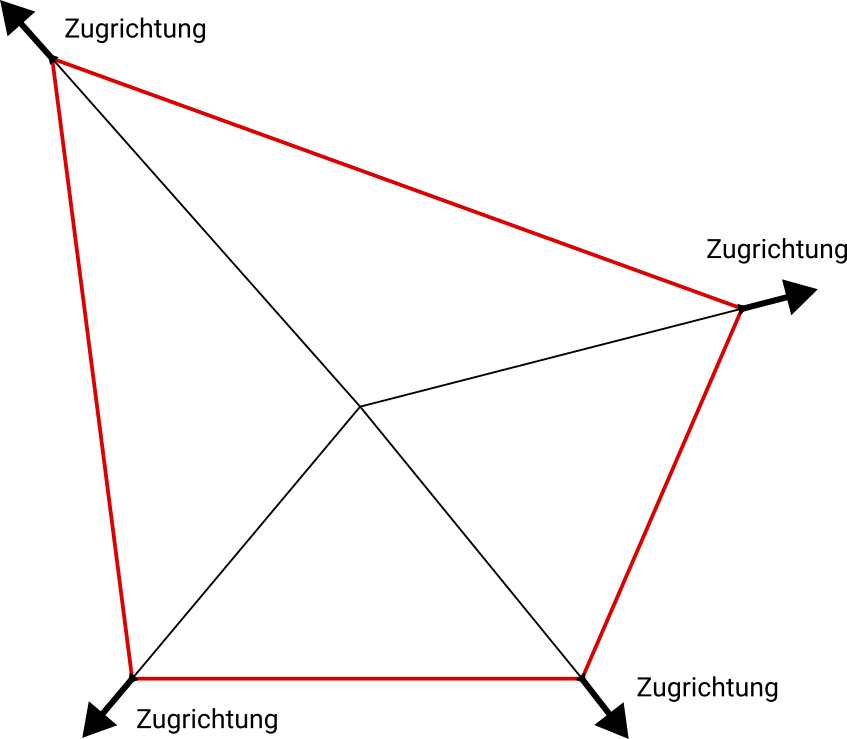

Wichtiger Hinweis für 4 oder 5 Eck Segel:

Richten Sie vor dem Messen die Zugrichtung der Spannelemente zu den gegenüberliegenden Punkten aus, damit diese genau zueinander fluchten.

Siehe neben stehende Skizze:

Sonnensegel Zugrichtungen

In unserem Online-Shop für Sonnensegel steht Ihnen ein Online-Konfigurator zur Verfügung, wo Sie die gemessenen Maße direkt eingeben können. Der Konfigurator errechnet dann, die genaue geometrische Form und generiert eine entsprechende Zeichnung des Sonnensegel.

Vorgaben für Planung eines Sonnensegels über 3D- CAD Simulation und Laservermessung

Sollten Sie die Möglichkeit haben Ihr Segel im Vorfeld über CAD und Laservermessung zu planen erhalten Sie nachfolgend die Vorgaben zur Berechnung der Nachspannreserve!

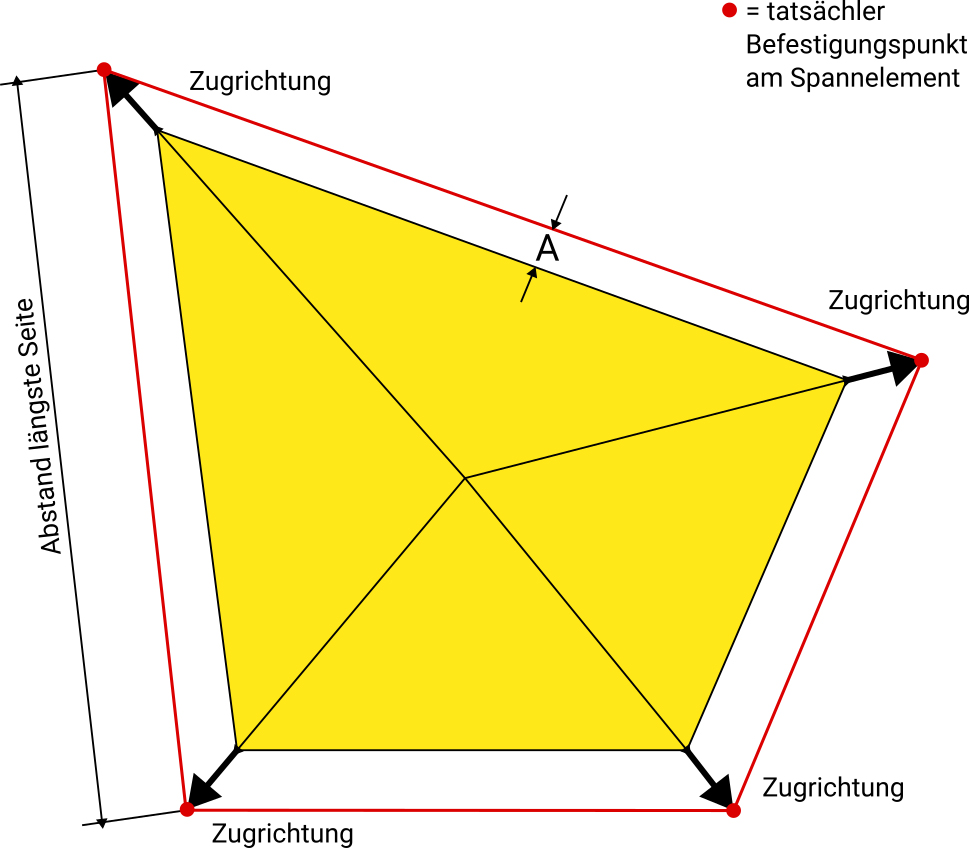

Berechnung Fertigmaß Sonnensegel nach den Abstandsmaßen der Befestigungspunkte !

Maß A

Beispiel:

längste Strecke = 500cm * 0,03 = 15 cm

Maß A = 15 cm : 2 = 7,5 cm

Somit müssen umlaufend mindestens 7,5 cm abgezogen werden, damit ausreichend Nachspannreserve vorhanden bleibt.
Auf Grund dieser Nachspannreserve können Sie dann das passendes Spannelement auswählen.

Sonnensegel Zugrichtungen

ACHTUNG: Maße bei Dreieck mit extremen spitzen Winkeln

Bitte beachten Sie, dass bei Dreieckssegeln mit extremen spitzen Winkeln unter 25° die Maße nicht einfach von Ecke zu Ecke gemessen werden können. Hier muss das Bestellmaß größer gewählt werden. Bei solch spitzen Winkeln geht man bei der spitzen Ecke von der theoretischen Ecke und nicht von der tatsächlichen Ecke aus. Die Zeichnung im Konfigurator kann hier nicht herangezogen werden. Bitte halten Sie hierbei mit uns Rücksprache.
