Reflexa Raffstore im Vorbaukasten nach Maß
Oft möchte man vor allem in größeren Räumen, wie Wohnzimmer oder Esszimmer, die nach Süden ausgerichtet sind, im Sommer nicht immer vor heruntergelassenen Rollläden sitzen. Man möchte den Lichteinfall individuell gestalten und trotzdem nicht auf Wärme- und Hitzschutz verzichten. Dann sind Raffstore das genau richtige für Sie. Und haben Sie dann an der kompletten Fassade bereits Vorbaurollladen installiert, kommen wir mit dem Raffstore im Vorbaukasten von Reflexa genau richtig.
In der Standardausfürhung wird der Reflexa Raffstore im Vorbaukasten nach Maß vormontiert in einer U-Kanalblende geliefert, die im Vorbaukasten verbaut ist. Vor Ort müssen Sie lediglich die Führungsschienen aufstecken Anschließend erfolgt die Montage entweder dirket auf das Fenster oder die Fassade.
Mit dem Reflexa Raffstore im Vorkasten müssen Sie nicht mehr auf die Vorteile eines Raffstores verzichten und können die Optik eines Vorbaurollladens wahren.
Grundsätzlich werden die Kästen des Raffstore im Vorbaukasten in stranggepresster Variante ausgeführt. Die Dicke der Alu-Blende beträgt 2,0mm und ist auch bei großen Elementbreiten absolut formstabil und hagelschlagsicher. Die Kastengrößen gibt es in 165, 180 und 205 und können Lamellen von bis zu einer Höhe von 3635mm aufnehmen.
Mit der innovativen Verdunklungslamelle 71N wird der Raffstore zum Allrounder und kann damit auch in Schlafräumen eingesetzt werden.
Die gebördelte Designlamelle hat eine Breite von 71mm und ist mit tiefgezogenen Aufzugsbandstanzungen ausgestattet.
Mit einer max. Breite von 4700mm, einer max. Höhe von 3600mm und einer max. Fläche von 13m² ist die Lamellen nahezu für alle Einsatzorte geeignet.
Erfahren Sie im Reiter "Lamellen" mehr über die Verdunklungslamelle 71N.
Machen Sie die Schotten dicht und halten Sie nicht nur ungewünschet Sonne ab, sondern auch unerwünschte Insekten. Mit dem integrierten Insektenschutzrollo machen Sie den Raffstore im Vorbaukasten zum Alleskönner. Mit SOWERO und Reflexa müssen Sie nicht auf Komfort verzichten.
Wir machen keine halben Sachen und statten alle unsere Raffstore mit der maximalen Wendemöglichkeit von nahezu 180°. Vor allem in Kombination mit dem Schlater Reflexa Touch oder den Handsendern mit Scroll-/Slide-Funktion haben Sie hier alle Möglichkeit, um den Lichteinfaalll genau nach Ihre Wünschen zu steuern. Möglich bei den Lamellentypen 80NF und 80N.
Unsere Reflexa Raffstore im Vorbaukasten können optional mit Motor ausgestattet werden. Wir setzen hier wie gewohnt nur auf das Beste vom Besten. Wählen Sie bei der Art des Motors zwischen Schalter oder Funk. Mit SOWERO machen Sie auch hier keine Abstriche und könnenn zwischen den beiden Marktführern somfy und elero. Alle Raffstore mit Motor sind mit einem sogenannten Auflaufpilz ausgestattet, der einen Defekt bei Verlust der Endlagen des Motors verhindert.
Mit seiner markanten fünfeckigen Kastenform setzt das Vorbau-Blendenelement optische Akzente in der Fassade. Außerdem bringt die 45°-Schräge an der unteren Blendenfront einen größeren Lichteinfall in die Räumlichkeiten.
SICHERHEIT- Hohe Kastenstabilität und Sicherheit: Wandungen aus hochwertigen Aluminium-Legierungen
- Fünfeckige Vorbau-Blende mit markanter Optik
- Mehr Lichteinfall durch 45°-Schräge
- Vielfältige Einbaumöglichkeiten
- Kastengrößen: 165, 180, 205
- Große Farbauswahl
- Insektenschutz integrierbar
- Hochwitterungsbeständige Oberflächenveredelung mit 2-Schicht-Dicklack oder hochwertige hwr-Pulverbeschichtung
Wie jeder unserer Kastenformen ist auch der eckige Kasten gewissen Baubarkeitsregeln unterlegen. Bei der Eingabe der Maße und der Auswahl der möglichen Zusatzausstattungen werden Sie in unserem Konfigurator darauf hingewiesen. Somit müssen Sie sich keine Gedanken machen, ob Ihr Wunschraffstore überhaupt baubar ist. Das übernimmt für Sie der Konfigurator. Bei der Berechnung des Preises prüft der Konfigurator die Maße automatisch anhand einer Tabelle und ändert dann selbstständig den Antrieb oder gibt entsprechende weitere Hinweise zur weiteren Bearbeitung aus.
REVISION DES KASTENS
Um den Austausch von Behang und Motor im montierten Zustand des Raffstores durchzuführen, muss es möglich sein den Kasten von außen zu öffnen. Deshalb ist der Kasten aus stabilem Alumuminium nach vorne mit einem Revisionsdeckel ausgestattet. Somit ist das Durchführen von Wartungsarbeiten kein Problem mehr.
Dieses Vorbaukastensystem ist eine viereckige, stranggepresste Blendenlösung mit klarer, rechtwinkliger Kontur. Es bietet sich für Neu- und Altbau gleichermaßen an.
SICHERHEIT- Hohe Kastenstabilität und Sicherheit: Wandungen aus hochwertigen Aluminium-Legierungen plus spezieller heroal Verbindungstechnik
- Viereckige, stranggepresste Vorbau-Blende mit klarer, rechtwinkliger Kontur
- Vielfältige Einbaumöglichkeiten
- In allen Farben beschichtbar
- Kastengrößen: 165, 180, 205
- Insektenschutz integrierbar
- Extrem witterungsbeständige Oberfläche durch hochwertige hwr-Pulverbeschichtung
Wie jeder unserer Kastenformen ist auch der gerade Kasten gewissen Baubarkeitsregeln unterlegen. Bei der Eingabe der Maße und der Auswahl der möglichen Zusatzausstattungen werden Sie in unserem Konfigurator darauf hingewiesen. Somit müssen Sie sich keine Gedanken machen, ob Ihr Wunschraffstore überhaupt baubar ist. Das übernimmt für Sie der Konfigurator. Bei der Berechnung des Preises prüft der Konfigurator die Maße automatisch anhand einer Tabelle und ändert dann selbstständig den Antrieb oder gibt entsprechende weitere Hinweise zur weiteren Bearbeitung aus.
REVISION DES KASTENS
Um den Austausch von Rollladenbehang und Motor im montierten Zustand des Raffstores durchzuführen, muss es möglich sein den Kasten von außen zu öffnen. Deshalb ist der Kasten aus stabilem Alumuminium nach unten mit einem Revisionsdeckel ausgestattet. Somit ist das Durchführen von Wartungsarbeiten kein Problem mehr.
Elegantes Design, kombiniert mit einem Plus an Sicherheit: In der stranggepressten Variante kann die hochstabile Rundblende harmonisch in das Fassaden-Bild integriert werden oder mit markanter Farbgestaltung optische Akzente setzen.
SICHERHEIT- Hohe Kastenstabilität und Sicherheit: Wandungen aus hochwertigen Aluminium-Legierungen plus spezieller heroal Verbindungstechnik
- Ästhetische Rundoptik
- Kastengrößen: 165, 180 und 205 mm
- In allen Farben beschichtbar
- Insektenschutz integrierbar
- Hochwitterungsbeständige Oberflächenveredelung mit 2-Schicht-Dicklack oder hochwertige hwr-Pulverbeschichtung
Wie jeder unserer Kastenformen ist auch der runde Kasten gewissen Baubarkeitsregeln unterlegen. Bei der Eingabe der Maße und der Auswahl der möglichen Zusatzausstattungen werden Sie in unserem Konfigurator darauf hingewiesen. Somit müssen Sie sich keine Gedanken machen, ob Ihr Wunschraffstore überhaupt baubar ist. Das übernimmt für Sie der Konfigurator. Bei der Berechnung des Preises prüft der Konfigurator die Maße automatisch anhand einer Tabelle und ändert dann selbstständig den Antrieb oder gibt entsprechende weitere Hinweise zur weiteren Bearbeitung aus.
REVISION DES KASTENS
Um den Austausch von Rollladenbehang und Motor im montierten Zustand des Raffsotres durchzuführen, muss es möglich sein den Kasten von außen zu öffnen. Deshalb ist der Kasten aus stabilem Alumuminium nach vorne mit einem Revisionsdeckel ausgestattet. Somit ist das Durchführen von Wartungsarbeiten kein Problem mehr.
Eine stabile und sichere Vorbau-Kastenlösung bietet das stranggepresste Alu-Blendsystem von heroal. Es erfüllt die Anforderungen des BVRS-Richtlinie TR 111 zum erhöhten Einbruchschutz und ist auch bei großen Elementbreiten absolut formstabil und hagelschlagsicher.
Die Dicke der Alu-Blende beträgt 2,0mm.
Hoch-Wetter-Resistent bzw. highly weather resistent, dafür steht hwr und repräsentiert den derzeit weltbesten Standard bei der Beschichtung von Aluminiumoberflächen über die gesamte RAL-Palette. heroal dur hwr erfüllt die höchsten Qualitätsanforderungen der Klasse 2 von Qualicoat und der Masterqualität von GSB. Pulverlack der Qualicoat-Klasse 2 bzw. der GSB-Masterqualität müssen im sogenannten Florida-Bewitterungstest 36 Monate unbeschadet und mit nur minimalen, fest definierten Veränderungen an der Beschichtungsoberfläche bestehen, damit sie als hoch wetterfest eingestuft werden.
Bei diesem speziellen Test werden beschichtet Aluminiumbleche für die Außenanwendung hinsichtlich ihres Verhaltens auf Restglanzhaltung und Farbtonstabilität unter der natürlichen, hohen UV-Belastung im US-Bundesstaat Florida geprüft. heroal dur hwr beschichtete Bleche haben dieser intensiven ultravioletten Bestrahlung drei Jahre mit Bravour getrotzt. Dies entspricht einer Standdauer von mindestens zehn Jahren im Klima Mitteleuropas.
Allgemeine Informationen
- Einsatzort: Raffstore - SMS plus
- Breite: 80 mm
- max. Breite im SMS plus: 5000mm
- max. Höhe im SMS plus: 3600mm
- max. Fläche im SMS plus: 12m²
- max. Windeinsatzempfehlung im SMS plus: 17m/s - Windstärke 7
Angaben der Windempfehlungswert in m/s.
Höhe Raffstore | Breite Raffstore | ||||||||
---|---|---|---|---|---|---|---|---|---|
1000 | 1500 | 2000 | 2500 | 3000 | 3500 | 4000 | 4500 | 5000 | |
1000 | 17 | 17 | 13 | 13 | 13 | 10 | 10 | 10 | 10 |
1500 | 17 | 17 | 13 | 13 | 13 | 10 | 10 | 10 | 10 |
2000 | 17 | 17 | 13 | 13 | 13 | 10 | 10 | 10 | 10 |
2500 | 17 | 17 | 13 | 13 | 13 | 10 | 10 | 10 | 10 |
3000 | 17 | 17 | 13 | 13 | 13 | 10 | 10 | 10 | 8 |
3500 | 17 | 17 | 13 | 13 | 13 | 10 | 10 | 10 | 8 |
4000 | 17 | 13 | 13 | 13 | 10 | 10 | 10 | 8 | 8 |
bei Laibungsmontage in die Nische kann der Tabellenwert auf den nächstgrößeren Tabellenwert erhöht werden (z.B: von 13 auf 17) (Maximalwert 17 m/s) dies bis zu einer maximalen Breite von 3000mm.
Verkehrsweiß (1)
ähnl. RAL 9016
Reinweiß (45)
ähnl. RAL 9010
Weißaluminium (14)
ähnl. RAL 9006
Graualuminium (17)
ähnl. RAL 9007
Anthrazit metallic (74)
ähnl. DB 703
Lichtgrau (12)
ähnl. RAL 7035
Schiefergrau (15)
ähnl. RAL 7015
Anthrazitgrau (16)
ähnl. RAL 7016
Taubenblau (6)
ähnl. RAL 5014
Achatgrau (10)
ähnl. RAL 7038
Moosgrün (21)
ähnl. RAL 6005
Purpurrot (25)
ähnl. RAL 3004
Perlweiß (30)
ähnl. RAL 1013
Staubgrau (37)
ähnl. RAL 7037
Graubraun (46)
ähnl. RAL 8019
Maisgelb (49)
ähnl. RAL 1006
Lichtbronze (51)
Bronze (52)
Tiefschwarz (75)
ähnl. RAL 9005
Allgemeine Informationen
- Einsatzort: Raffstore - SMS plus
- Breite: 80 mm
- max. Breite im SMS plus: 5000mm
- max. Höhe im SMS plus: 3600mm
- max. Fläche im SMS plus: 14,4m²
- max. Windeinsatzempfehlung im SMS plus: 17m/s - Windstärke 7
Angaben der Windempfehlungswert in m/s.
Höhe Raffstore | Breite Raffstore | ||||||||
---|---|---|---|---|---|---|---|---|---|
1000 | 1500 | 2000 | 2500 | 3000 | 3500 | 4000 | 4500 | 5000 | |
1000 | 17 | 17 | 17 | 17 | 17 | 17 | 17 | 17 | 17 |
1500 | 17 | 17 | 17 | 17 | 17 | 13 | 13 | 13 | 13 |
2000 | 17 | 17 | 17 | 17 | 17 | 13 | 13 | 13 | 13 |
2500 | 17 | 17 | 17 | 17 | 17 | 13 | 13 | 13 | 13 |
3000 | 17 | 17 | 17 | 17 | 17 | 13 | 13 | 13 | 13 |
3500 | 17 | 17 | 17 | 13 | 13 | 13 | 13 | 13 | 10 |
4000 | 17 | 17 | 17 | 13 | 13 | 13 | 13 | 10 | 10 |
bei Laibungsmontage in die Nische kann der Tabellenwert auf den nächstgrößeren Tabellenwert erhöht werden (z.B: von 13 auf 17) (Maximalwert 17 m/s) dies bis zu einer maximalen Breite von 3000mm.
Verkehrsweiß (1)
ähnl. RAL 9016
Reinweiß (45)
ähnl. RAL 9010
Weißaluminium (14)
ähnl. RAL 9006
Graualuminium (17)
ähnl. RAL 9007
Anthrazit metallic (74)
ähnl. DB 703
Lichtgrau (12)
ähnl. RAL 7035
Grauweiß (13)
ähnl. RAL 9002
Schiefergrau (15)
ähnl. RAL 7015
Anthrazitgrau (16)
ähnl. RAL 7016
Rubinrot (3)
ähnl. RAL 3003
Taubenblau (6)
ähnl. RAL 5014
Achatgrau (10)
ähnl. RAL 7038
Beige (11)
ähnl. RAL 1019
Moosgrün (21)
ähnl. RAL 6005
Purpurrot (25)
ähnl. RAL 3004
Perlweiß (30)
ähnl. RAL 1013
Staubgrau (37)
ähnl. RAL 7037
Graubraun (46)
ähnl. RAL 8019
Maisgelb (49)
ähnl. RAL 1006
Lichtbronze (51)
Bronze (52)
Hellbeige (71)
Tiefschwarz (75)
ähnl. RAL 9005

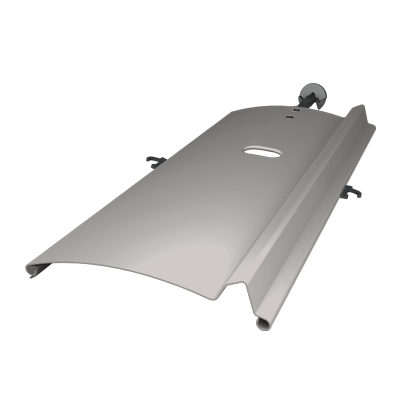

Allgemeine Informationen
- Einsatzort: Raffstore - SMS plus
- Breite: 71 mm
- max. Breite im SMS plus: 4700mm
- max. Höhe im SMS plus: 3600mm
- max. Fläche im SMS plus: 13m²
- max. Windeinsatzempfehlung im SMS plus: 17m/s - Windstärke 7
- Wendung nur bis max 90° möglich
Angaben der Windempfehlungswert in m/s.
Höhe Raffstore | Breite Raffstore | ||||||||
---|---|---|---|---|---|---|---|---|---|
1000 | 1500 | 2000 | 2500 | 3000 | 3500 | 4000 | 4500 | 5000 | |
1000 | 17 | 17 | 17 | 17 | 17 | 17 | 17 | 17 | 17 |
1500 | 17 | 17 | 17 | 17 | 17 | 17 | 17 | 17 | 17 |
2000 | 17 | 17 | 17 | 17 | 17 | 17 | 17 | 17 | 17 |
2500 | 17 | 17 | 17 | 17 | 17 | 17 | 17 | 17 | 17 |
3000 | 17 | 17 | 17 | 17 | 17 | 17 | 17 | 17 | 17 |
3500 | 17 | 17 | 17 | 17 | 17 | 17 | 17 | 17 | 13 |
4000 | 17 | 17 | 17 | 17 | 17 | 17 | 17 | 13 | 13 |
Verkehrsweiß (1)
ähnl. RAL 9016
Reinweiß (45)
ähnl. RAL 9010
Weißaluminium (14)
ähnl. RAL 9006
Graualuminium (17)
ähnl. RAL 9007
Anthrazit metallic (74)
ähnl. DB 703
Lichtgrau (12)
ähnl. RAL 7035
Grauweiß (13)
ähnl. RAL 9002
Schiefergrau (15)
ähnl. RAL 7015
Anthrazitgrau (16)
ähnl. RAL 7016
Rubinrot (3)
ähnl. RAL 3003
Taubenblau (6)
ähnl. RAL 5014
Achatgrau (10)
ähnl. RAL 7038
Beige (11)
ähnl. RAL 1019
Moosgrün (21)
ähnl. RAL 6005
Purpurrot (25)
ähnl. RAL 3004
Perlweiß (30)
ähnl. RAL 1013
Staubgrau (37)
ähnl. RAL 7037
Graubraun (46)
ähnl. RAL 8019
Maisgelb (49)
ähnl. RAL 1006
Lichtbronze (51)
Bronze (52)
Hellbeige (71)
Tiefschwarz (75)
ähnl. RAL 9005
Standardmäßig wird bei Raffstore im Vorbaukasten die Führungsschiene HI eingesetzt. Die Führungsschiene hat eine Breite von 54mm und eine Tiefe von 77mm. Im vorderen Bereich besitzt die Schiene eine schwarze Kunststoffeinlage, in der die Nippel der Lamellen gehalten und geführt werden. Somit ist höchste Stablität garantiert. Das Maß ziwschen Mitte Lamelle und Anschluss nach hinten ist genau 64mm.
Im hintere Bereich besitzt die Schienen grundsätzliche die Öffnung für den optionalen Insektenschutzrollo.
Wenn Sie einen Raffstore bestellen, können Sie die Führungsschienen werksseitig vorgebohrt wählen. Dabei kann die Richtung der Bohrungen entweder nach hinten durch die Hohlkammer zum Anschrauben direkt auf den Fensterrahmen, oder seitlich gebohrt zur Verschraubung seitlich an die Mauerleibung gewählt werden.
Die Bohrungen werden dabei grundsätzlich als Stufenbohrungen Außendurchmesser 10 mm und Innendurchmesser 5 mm ausgebohrt.
BOHRUNGSPOSITIONENBohrung nach hinten: 14 mm von außen
Bohrung seitlich: 38 mm von hinten
Nachfolgende erhalten Sie eine Überischt der Bohrungsabstände bei der HI Schiene.
Für die manuelle Bedienung unseres Raffstore im Vorbaukasten stellen wir die Bedienarten Kurbel 45° und Kurbel 90° zur Auswahl. Bei Verwendung dieser Bedienarten sind bei der Planung und Maßaufnahme vorher die maßlichen Gegebenheiten für die notwendigen Durchführungsbohrungen ins Rauminnere zu prüfen. D.h. es muss von außen die Lage der Bohrung nach innen übertragen werden, damit innen der Austritt der Bohrung geprüft wird. Nicht selten stellt man fest, dass im Rauminneren der dafür notwendige Platzbedarf nicht vorhanden ist.
Es ist wichtig, dass vor der Bestellung des Raffstores die Lage und Machbarkeit der Durchführungsbohrung gemäß nachfolgender Maßskizze geprüft wird. Gegebenenfalls muss dann auf eine andere Bedienart gewechselt werden.
Kurbel-Durchführungsbohrung ausmessen und anzeichnen. Maß von außen nach innen übertragen und von innen nach außen durchbohren:
- Kurbel Ø 12 mm
Bei einflügeligem Fenster wird die Bedienung Kurbel immer auf der Griff-Seite des Fensterflügels montiert. Hier ist in der Regel ausreichend Platz zur seitlichen Mauerleibung vorhanden. Problematisch wird es bei zweiflügligen Fenstern. Hier stehen oft die Scharniere der Fensterflügel im Weg oder der Fensterflügel verringert beim Öffnen den Platzbedarf zur seitlichen Mauerleibung so stark, dass die Kurbel ein komplettes Öffnen des Flügels nicht mehr zulässt.
Die Bohrung bei Kurbelbedienung muss horizontal immer exakt 90° zum Raffstorekasten erfolgen.
Bei Auswahl der Handkurbelbedienung steht für die Durchführung der Sechskantverbindung von Gelenklager zum innenliegenden Kurbelgetriebe ein waagrechter 90° und ein 45° Abgang zur Verfügung.
Bei Ausstattung des Raffstores mit Handkurbel ist im Raffstore zum Antrieb des Behanges ein Kurbelgetriebe eingebaut. Dieses Getriebe ist nach innen zur Handkurbel mit einem Sechskant verbunden. Bei der Montage muss der Sechskant von innen nach außen in den Raffstorekasten und in die entsprechende Öffnung des Getriebes eingeführt werden. Die Länge VL des Sechskant beträgt standardmäßig 300 mm und muss je nach baulicher Situation in der Länge gekürzt werden. Für dickere Mauerdurchführungen steht optional eine Länge von 7226 mm zur Auswahl. Die Länge der Handkurbel ist ebenfalls wählbar !
Sie haben die Möglichkeit die Länge der Kurbel entweder angepasst an die Raffstorehöhe auszuwählen oder selbst eine Länge vorzugeben. Bei Auswahl angepasst wird bei Einzelelementen die Kurbellänge immer aus der Raffstorenhöhe berechnet. Die Kurbel ist dann im gestreckten Zustand immer 10cm kleiner als der Raffstore. Bei Kombinationen wird zur Bestimmung der Kurbellänge immer die kleinste Höhe herangezogen. Auch hier gilt Raffstorehöhe - 10cm.
Der Elero JA Soft ist optimal auf die spezifischen Anforderungen von Jalousien uind Raffstore abgestimmt. Er verfügt über einen integrierten Thermoschutz und eine komfortabel einstellbare Endabschaltung mit einem Bereich von max. 85 Umdrehungen. Dank der Soft-Technologie ist der Jalousiemotor von elero außerdem besonders leise und schonend. Die Endschalter für den unteren und oberen Abschaltpunkt sind einzeln, von außen zugänglich.
EIGENSCHAFTEN- Anwendungen: Jalousien / Raffstore
- Endabschaltung: Mechanisch
- Steuerung: Kabelgebunden
Durch die geräuschlose Soft-Bremse entfällt das lästige Klack-Geräusch was insbesondere für den Innenbereich und bei häufiger Verstellung durch Gebäudeautomatisierungs-systeme ein wesentlicher Vorteil ist.
TECHNISCHE DATEN- Stromversorgung: 230/50 V / Hz
- Schutzart: IP44
- Kabel: 0,5 Meter, mit Hirschmann STAS3
Der Smoove Uno ist ein verdrahteter Taster, mit dem Sie einen Rollladen oder eine Markise manuell bedienen können. Durch das Drücken und Halten der AUF- und AB-Taste können Sie Ihren Behang in die gewünschte Position fahren. Mit der STOP-Taste ist es möglich den Behang in einer beliebigen Position anzuhalten.
Im Lieferumfang sind alle Teile enthalten, um den Schalter zu montieren, wie eine Somfy-Schalterabdeckung, einen Zwischenrahmen und eine Montageplatte.
VORTEILE- AUF-, AB- und STOP-Taste
Basisversion des neuen Motorsteuer geräts als 50 x 50 mm Modul mit integrierter Zeitschaltuhr zum automatischen Öffnen und Schließen von Rollladen, Raffstores und mehr.
Lieferumfang: Programmschaltuhr ohne Rahmen
VORTEILE- Das große Display mit Hintergrundbeleuchtung ermöglicht eine einfache, menügeführte Bedienung und Programmierung mittels Klartextanzeige.
- Modernes Design: aufgrund des 50 x 50 mm Moduls wird der Chronis Smoove Uno mit den Smoove Rahmen in die Schalterprogramme führender Hersteller integriert.
- Tages- und Wochenprogramm. Individuelle Öffnungs- und Schließzeiten für jeden Wochentag oder für die gesamte Woche (Montag–Sonntag) programmierbar
- zwei Schaltzeiten pro Tag (frei definierbar)
- Cosmic Programm abends (Schließen entsprechend Sonnenuntergangs zeiten)
- Raffstore-Mode einstellbar für eine exakte Lamellenwendung
- automatische Sommer-/Winterzeitumstellung
- mit Security-Urlaubsschaltung (verändert automatisch Öffnungs- und Schließzeiten im Bereich + / – 15 Minuten
- neue „Skip next“ Funktion: Nächster programmierter Fahrbefehl kann auf Knopfdruck unterdrückt werden
- Betriebsspannung: 220–240V, ~ 50 / 60Hz
- Schaltkontaktbelastbarkeit Relais: 3A / cos phi >0,9
- Betriebstemperatur: 0 °C bis +40 °C
- Umgebungsbedingungen: trockene Wohnräume
- Schutzart: IP20
- Schutzklasse: II
- Laufzeit Antrieb: max. 4 Min.
3-in-1-Lösung zur optimalen Bedienung Ihres Motors mit Zeit-, Wind- und Sonnenautomatik. Der Somfy® Wind- und Sonnensensor bietet den perfekten Schutz Ihrer Markise vor Windschäden, wie z.B. Schäden am Markisentuch, etc. Der Somfy® Sensor misst laufend die aktuelle Windgeschwindigkeit und fährt Ihre Markise ein, sobald der Wind zu stark ist. Zusätzlich bietet Ihnen der Somfy® Wind- und Sonnensensor eine automatische Beschattung bei hoher Sonneneinstrahlung. Genießen Sie den Sommer ganz entspannt mit dem cleveren automatischen Sonnenschutz des Sonnensensors.
VORTEILE- Intelligenter Schalter zur automatischen und manuellen Bedienung Ihrer Markisen
- Steuergerät mit integrierter Zeitschaltuhr und Wind-Helligkeitssensor
- Bedienen Sie Ihre Produkte manuell oder automatisch per Zeit-, Wind- und Helligkeitsautomatik
- Der Sensor misst laufend die aktuelle Windgeschwindigkeit und Sonneneinstrahlung
- Einfach zu bedienen und einzustellen
- Erweiterbar um Somfy® Regensensor und Somfy® Raumthermostat
- Kombinierbar mit Somfy® Smoove Rahmen und Rahmen führender Hersteller
- Volt / Frequenz: 230V 50/60 Hz
- Endfertigung: Weiß & Grau
- Breite 50mm
- Höhe 50mm
- IP Schutzklasse: IP20
Der Elero JA Comfort ist optimal auf die spezifischen Anforderungen von Jalousien und Raffstore abgestimmt. Der Motor ist mit einer elektronischen Endabschaltung, Langsamfahrt, Stillstandserkennung und Bandlängenausgleich ausgestattet. Zudem zeichnet er sich durch leise Endlagenanfahrt ohne Klackgeräusche aus.
EIGENSCHAFTEN- Anwendungen: Jalousien / Raffstore
- Endabschaltung: Elektronisch
- Steuerung: Kabelgebunden
- Bandlängenausgleich
- Stillstandserkennung
- Langsamfahrt während der Lamellenwendung und vor den Endlagen
- Überwachter Pilz-Auflaufschalter
- Geräuschlose Softbremse
Durch die geräuschlose Soft-Bremse entfällt das lästige Klack-Geräusch was insbesondere für den Innenbereich und bei häufiger Verstellung durch Gebäudeautomatisierungs-systeme ein wesentlicher Vorteil ist.
TECHNISCHE DATEN- Stromversorgung: 230/50 V / Hz
- Schutzart: IP54
- Kabel: 0,5 Meter, mit Hirschmann STAS3
Der Smoove Uno ist ein verdrahteter Taster, mit dem Sie einen Rollladen oder eine Markise manuell bedienen können. Durch das Drücken und Halten der AUF- und AB-Taste können Sie Ihren Behang in die gewünschte Position fahren. Mit der STOP-Taste ist es möglich den Behang in einer beliebigen Position anzuhalten.
Im Lieferumfang sind alle Teile enthalten, um den Schalter zu montieren, wie eine Somfy-Schalterabdeckung, einen Zwischenrahmen und eine Montageplatte.
VORTEILE- AUF-, AB- und STOP-Taste
Basisversion des neuen Motorsteuer geräts als 50 x 50 mm Modul mit integrierter Zeitschaltuhr zum automatischen Öffnen und Schließen von Rollladen, Raffstores und mehr.
Lieferumfang: Programmschaltuhr ohne Rahmen
VORTEILE- Das große Display mit Hintergrundbeleuchtung ermöglicht eine einfache, menügeführte Bedienung und Programmierung mittels Klartextanzeige.
- Modernes Design: aufgrund des 50 x 50 mm Moduls wird der Chronis Smoove Uno mit den Smoove Rahmen in die Schalterprogramme führender Hersteller integriert.
- Tages- und Wochenprogramm. Individuelle Öffnungs- und Schließzeiten für jeden Wochentag oder für die gesamte Woche (Montag–Sonntag) programmierbar
- zwei Schaltzeiten pro Tag (frei definierbar)
- Cosmic Programm abends (Schließen entsprechend Sonnenuntergangs zeiten)
- Raffstore-Mode einstellbar für eine exakte Lamellenwendung
- automatische Sommer-/Winterzeitumstellung
- mit Security-Urlaubsschaltung (verändert automatisch Öffnungs- und Schließzeiten im Bereich + / – 15 Minuten
- neue „Skip next“ Funktion: Nächster programmierter Fahrbefehl kann auf Knopfdruck unterdrückt werden
- Betriebsspannung: 220–240V, ~ 50 / 60Hz
- Schaltkontaktbelastbarkeit Relais: 3A / cos phi >0,9
- Betriebstemperatur: 0 °C bis +40 °C
- Umgebungsbedingungen: trockene Wohnräume
- Schutzart: IP20
- Schutzklasse: II
- Laufzeit Antrieb: max. 4 Min.
3-in-1-Lösung zur optimalen Bedienung Ihres Motors mit Zeit-, Wind- und Sonnenautomatik. Der Somfy® Wind- und Sonnensensor bietet den perfekten Schutz Ihrer Markise vor Windschäden, wie z.B. Schäden am Markisentuch, etc. Der Somfy® Sensor misst laufend die aktuelle Windgeschwindigkeit und fährt Ihre Markise ein, sobald der Wind zu stark ist. Zusätzlich bietet Ihnen der Somfy® Wind- und Sonnensensor eine automatische Beschattung bei hoher Sonneneinstrahlung. Genießen Sie den Sommer ganz entspannt mit dem cleveren automatischen Sonnenschutz des Sonnensensors.
VORTEILE- Intelligenter Schalter zur automatischen und manuellen Bedienung Ihrer Markisen
- Steuergerät mit integrierter Zeitschaltuhr und Wind-Helligkeitssensor
- Bedienen Sie Ihre Produkte manuell oder automatisch per Zeit-, Wind- und Helligkeitsautomatik
- Der Sensor misst laufend die aktuelle Windgeschwindigkeit und Sonneneinstrahlung
- Einfach zu bedienen und einzustellen
- Erweiterbar um Somfy® Regensensor und Somfy® Raumthermostat
- Kombinierbar mit Somfy® Smoove Rahmen und Rahmen führender Hersteller
- Volt / Frequenz: 230V 50/60 Hz
- Endfertigung: Weiß & Grau
- Breite 50mm
- Höhe 50mm
- IP Schutzklasse: IP20
Der Funkantrieb Elero JA Comfort 868 ist optimal auf die spezifischen Anforderungen von Jalousien und Raffstore abgestimmt. Der Motor ist mit einer elektronischen Endabschaltung, Langsamfahrt, Stillstandserkennung und Bandlängenausgleich ausgestattet. Zudem zeichnet er sich durch leise Endlagenanfahrt ohne Klackgeräusche aus.
EIGENSCHAFTEN- Anwendungen: Jalousien / Raffstore
- Endabschaltung: Elektronisch
- Steuerung: Funk
- Bandlängenausgleich
- Stillstandserkennung
- Langsamfahrt während der Lamellenwendung und vor den Endlagen
- Überwachter Pilz-Auflaufschalter
- Geräuschlose Softbremse
- ProLine 2, bidirektionaler Funk mit 868 MHz
- Endlagen über Montagekabel oder Handsender einstellbar
Durch die geräuschlose Soft-Bremse entfällt das lästige Klack-Geräusch was insbesondere für den Innenbereich und bei häufiger Verstellung durch Gebäudeautomatisierungs-systeme ein wesentlicher Vorteil ist.
TECHNISCHE DATEN- Stromversorgung: 230/50 V / Hz
- Schutzart: IP54
- Kabel: 0,5 Meter, mit Hirschmann STAS3

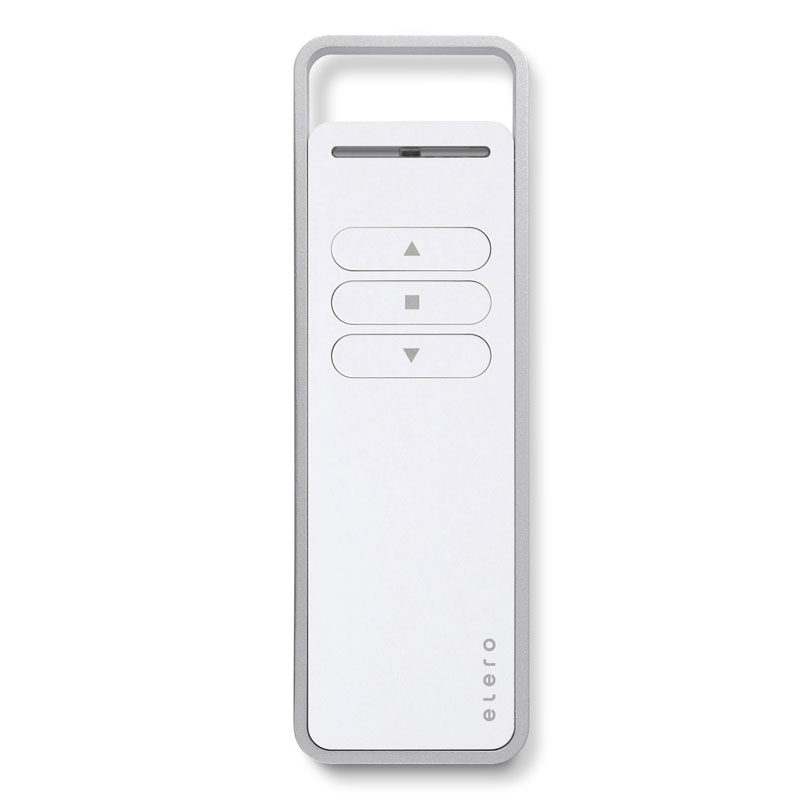

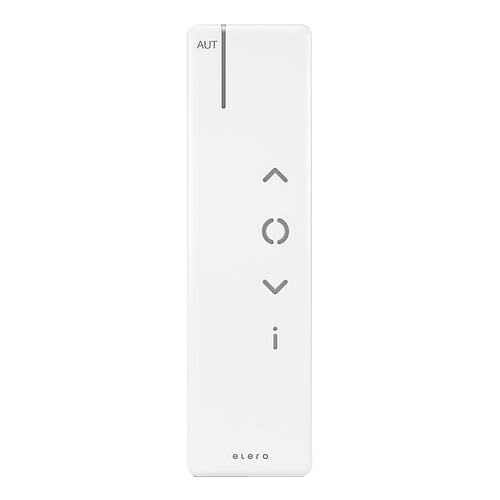

1-Kanal-Handsender zur komfortablen Bedienung von Rollladen, Sonnenschutz und vielem mehr.
Lieferumfang: Elero MonoCom Inkl. Wandhalterung zur optionalen Wandmontage
VORTEILE- ProLine 2 Funksystem - Zuverlässige Rückmeldung und echte Routingfunktion

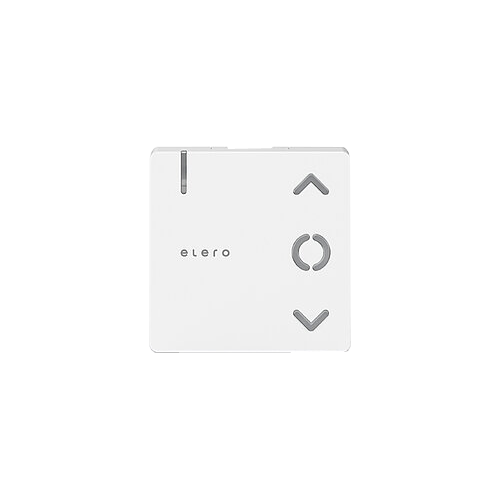

1-Kanal bidirektionaler Wandsender
Lieferumfang: Elero MontoTec-868 1-Kanal-Wandsender, bidirektional
VORTEILE- ProLine 2 Funksystem - Zuverlässige Rückmeldung und echte Routingfunktion
- Übertragungssichere Funkfrequenz
- Taster AUF, STOPP, AB/ZU, Lerntaste P (Rückseite)
- Status-LED zur Anzeige der Systemzustände
- Geeignet auch zur Steuerung von RolSolar-Anlagen

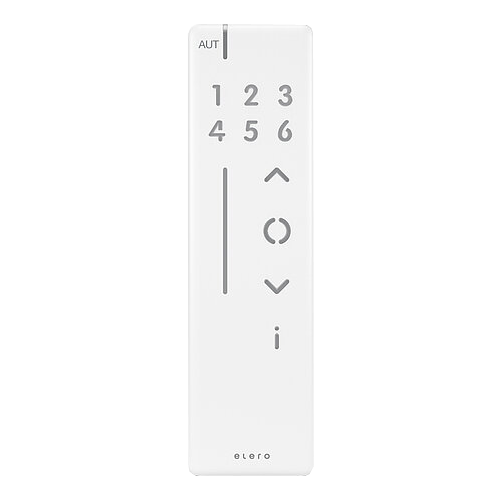

6-Kanal-Handsender mit Slider und Umschaltung Hand-/Automatikbetrieb zur komfortablen Bedienung von Rollladen, Sonnenschutz und vielem mehr.
Lieferumfang: Elero VariCom Slide Inkl. Wandhalterung zur optionalen Wandmontage
VORTEILE- überzeugt durch modernes Design und ergonomischen, bedienerfreundlichen Aufbau
- 6-Kanal-Handsender mit Slider und Umschaltung Hand-/Automatikbetrieb
- ProLine 2 Funksystem - Zuverlässige Rückmeldung und echte Routingfunktion

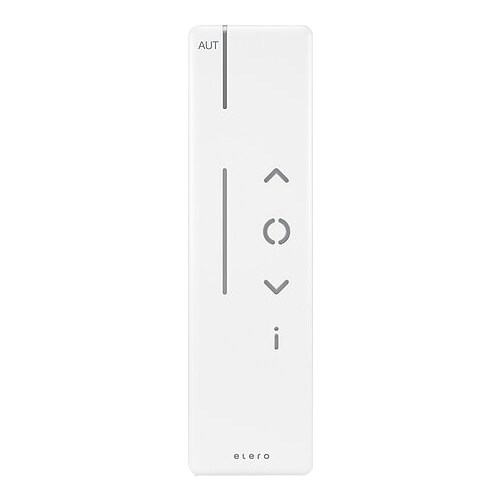

6-Kanal-Handsender mit Slider und Umschaltung Hand-/Automatikbetrieb zur komfortablen Bedienung von Rollladen, Sonnenschutz und vielem mehr.
Lieferumfang: Elero VariCom Slide Inkl. Wandhalterung zur optionalen Wandmontage
VORTEILE- überzeugt durch modernes Design und ergonomischen, bedienerfreundlichen Aufbau
- 6-Kanal-Handsender mit Slider und Umschaltung Hand-/Automatikbetrieb
- ProLine 2 Funksystem - Zuverlässige Rückmeldung und echte Routingfunktion
Vereint io-Funkvorteile mit innovativen “Protect”-Funktionen. Der Antrieb trägt so zum Schutz, zur Langlebigkeit und zur Ästhetik des Raffstores bei. Optimaler Schutz der Anlage vor Windschäden bietet der Funksensor Eolis io 230 V.
EIGENSCHAFTEN- Anwendungen: Jalousien / Raffstore
- Endabschaltung: Elektronisch
- Steuerung: Funk
- Rückmeldung ausgeführter Aktionen und der Antriebsposition inkl. Lamellenneigung
- Präzise Lamellenausrichtung mit dem Stellrad des Situo Variation io Handsenders
- Persönliche Lieblingsposition “my” inkl. Lamellenneigung konfigurierbar
- Zusätzlich konfigurierbare Position “Lamellen offen” bei geringer Lichtintensität in Kombination u.a. mit dem Sonnensensor Sunis Wirefree II io
- Permanente Drehmomentüberwachung, Festfrierschutz und Hinderniserkennung in Auf-Richtung mit einzigartigem Backrelease zur Entlastung der Aufzugsbänder
- Eine regelmäßige automatische Anpassung der oberen Endlage verhindert, dass das hochgefahrene Lamellenpaket außerhalb der Blende sichtbar wird
- Für alle Raffstoretypen geeignet dank 4 Funktionsweisen
- Stromversorgung: AC - RGE 1 - 230V/50HZ
- Schutzart: IP54
- Kabel: 0,5 Meter, mit Hirschmann STAS3
- Funkfrequenz: io 868-870 MHz
Manuelle Vor-Ort-Steuerung eines io-Antriebes oder io-Funkempfängers per Funk.
VORTEILE- Einzel-, Gruppen- und Zentralbedienung möglich
- „my“-Taste zum Stopp oder Aufrufen der Lieblingsposition (z. B. optimale Schattenposition)
- AUF-Taste zum Öffnen des Rollladens, Einfahren der Markise bzw. Einschalten der Beleuchtung
- AB-Taste zum Schließen des Rollladens, Ausfahren der Markise bzw. Ausschalten der Beleuchtung
- Programmiertaste auf der Rückseite des Funkhandsenders
- Drahtlos / batteriebetrieben
- Wandhalter für flexible Montage
Manuelle Steuerung eines io-Funkantriebs / io-Funkempfängers oder mehrerer io-Funkantriebe / io-Funkempfänger gleichzeitig per Funk. 1-Kanal-Funkwandsender.
VORTEILE- Bedienung über Berührungstasten
- Passend zu allen gängigen Schalterprogrammen über einen 50 x 50 mm Adapterrahmen der Schalterhersteller, sowie Befestigungsplatte für andere Schalterprogramme
- Vielzahl an Gestaltungsmöglichkeiten mit den Somfy Smoove Rahmen
- Einzel-, Gruppen oder Zentralbedienung möglich
- AUF-Taste zum Öffnen des Rollladens, Einfahren der Markise
- „my“-Taste zum Stoppen oder Aufrufen der Lieblingsposition
- AB-Taste zum Schließen des Rollladens, Ausfahren der Markise
- Programmiertaste auf der Rückseite des Moduls
- Befestigungsplatte für einfache und flexible Wandmontage, keine UP-Dose erforderlich
- LED zur Sendeanzeige
- Drahtlos und batteriebetrieben, daher geringster Installationsaufwand, mit Batteriezustandsanzeige
- Funkfrequenz : 868,95 MHz
- Abmessungen (BxHxT): 50 x 50 x 10 mm
- IP Schutzklasse : IP 30
- Umgebungsbedingungen: trockene Wohnräume
- Betriebstemperatur: 0 °C bis +60 °C
- Betriebsspannung: 3 V (Batterie Typ CR 2430)
Manuelle Vor-Ort-Steuerung eines io-Antriebes oder io-Funkempfängers per Funk mit Automatikschalter.
VORTEILE- AUF-Taste zum Öffnen des gewählten Produktes bzw. Einschalten der Beleuchtung
- „my“-Taste zum Stoppen der laufenden Bewegung oder zum Aufrufen der Lieblingsposition
- AB-Taste zum Schließen gewählten Produktes bzw. Ausschalten der Beleuchtung
- Select-Taste zum Aktivieren / Deaktivieren von Automatikbefehlen (z.B. Sonne, Zeit)
- Drahtlos / batteriebetrieben
- Wandhalter für flexible Montage
Manuelle Vor-Ort-Steuerung mehrerer io-Antriebe oder io-Funkempfänger per Funk.
VORTEILE- Einzel-, Gruppen- und Zentralbedienung möglich
- „my“-Taste zum Stopp oder Aufrufen der Lieblingsposition (z. B. optimale Schattenposition)
- AUF-Taste zum Öffnen des Rollladens, Einfahren der Markise bzw. Einschalten der Beleuchtung
- AB-Taste zum Schließen des Rollladens, Ausfahren der Markise bzw. Ausschalten der Beleuchtung
- Taste für Kanalauswahl bei Situo 5 io
- Programmiertaste auf der Rückseite des Funkhandsenders
- LED für Sende- und Batteriezustandsanzeige und für Kanalauswahl bei Situo 5 io
- Drahtlos / batteriebetrieben
- Wandhalter für flexible Montage
1-Kanal io-Funkhandsender für die Ansteuerung einzelner oder einer Gruppe von io-Empfängern bzw. io-Antrieben. Mit innovativem Stellrad speziell für Raffstoren und Lichtempfänger (Dimmer) und Mode Setting je nach Applikation.
- Einzel-, Gruppen- oder Zentralbedienung möglich
- Stellrad zum komfortablen und präzisen Wenden der Raffstore-Lamellen bzw. Hoch- oder Runterdimmen
- AUF-Taste zum Öffnen des Raffstores bzw. Einschalten der Beleuchtung
- „my“-Taste zum Stoppen der laufenden Bewegung oder zum Aufrufen der Lieblingsposition
- AB-Taste zum Schließen des Raffstores bzw. Ausschalten der Beleuchtung
- Programmiertaste auf der Rückseite des Funkhandsenders
- LED für Sende- und Batteriezustandsanzeige
- Drahtlos / batteriebetriebenen / Wandhalter für flexible Montage
Die Situo Variation Baureihe bietet im Vergleich zum Situo io folgende zusätzliche Funktionen:
- Anpassung der Drehrichtung des Stellradbefehls (Mode Raffstore)
- Anpassung der Wendeschrittlange (Mode Raffstore)
- Kopieren dieser Einstellungen in die anderen Kanäle (Mode Raffstore)
Unidirektionaler io Funksender mit Scrollrad für Raffstoren, Außenjalousien, Lichtdimmer. Dank Mode-Taste universal einsetzbar. Die 5-Kanal Version bietet zusätzlich die A/M Funktion für alle Kanäle gleichzeitig.
- Einzel-, Gruppen- oder Zentralbedienung möglich
- AUF-Taste zum Öffnen des Raffstores bzw. Einschalten der Beleuchtung
- „my“-Taste zum Stoppen der laufenden Bewegung oder zum Aufrufen der Lieblingsposition
- AB-Taste zum Schließen des Raffstores bzw. Ausschalten der Beleuchtung
- Programmiertaste auf der Rückseite des Funkhandsenders
- LED für Sende- und Batteriezustandsanzeige
- Drahtlos / batteriebetriebenen / Wandhalter für flexible Montage
- „Select“-Taste und LED Anzeige für die Kanalwahl.
Die Situo Variation Baureihe bietet im Vergleich zum Situo io folgende zusätzliche Funktionen:
- Scrollrad zum komfortablen und präzisen Wenden der Raffstore-Lamellen bzw. Hoch- oder Runter dimmen
- A/M Schalter: Zum Ein-/ Ausschalten der Automatik für alle Kanäle gleichzeitig
- Anpassung der Drehrichtung des Stellradsbefehls (Mode 3=Raffstore=EVB)
- Anpassung der Wendeschrittlänge (Mode 3)
- Kopieren dieser Einstellungen in die anderen Kanäle (Mode 3)
Automatische (windabhängige) Steuerung eines oder mehrerer io-Antriebe per Funk.
- Der Sensor Eolis WireFree io schützt Markisen oder Jalousien vor Windschäden. Für jede Anwendung kann ein unterschiedlicher Windschwellenwert mit Easy Sun io eingestellt werden
- Bei aufkommendem Wind wird der Befehl zum Einfahren ausgelöst und der hochwertige Sonnenschutz bringt sich in Sicherheit
- Der Sensor ist batteriebetrieben und muss nicht verkabelt werden
- Zuverlässiger Windschutz im stilvollen, modernen Produktdesign
- Lösung für die Fassade ohne störende Verkabelung
- Einfach und schnell zu installieren durch Batteriebetrieb und drahtlose Kommunikation zum io-Funkantrieb
- Einfaches Einstellen der Windschwellenwerte am Easy Sun io (in Kombination mit der Sensor Box io)
- Für bis zu drei Anwendungen (Markisen, Raffstoren und Fenstermarkisen) kann ein unterschiedlicher Windschwellenwert mit Easy Sun io eingestellt werden (in Kombination mit der Sensor Box io)
- Bei Benutzung ohne Sensor Box io kann ein einheitlicher Windschwellenwert für alle Produkte am Sensor eingestellt werden
- Anzeige des aktuellen Schwellenwerte
Automatische (helligkeitsabhängige) Steuerung eines oder mehrerer io-Antriebe per Funk.
VORTEILE- Der Sonnensensor misst laufend die aktuelle Sonneneinstrahlung
- Helligkeitsabhängige Bedienung Ihrer Rolläden, Jalousien oder Markise
- Geeignet für den Außen- oder Innenbereich
- Automatischer Sonnenschutz: Ihre Rolläden oder Jalousien schließen bei zu hoher Sonneneinstrahlung
- Einfach und schnell mit der Somfy® Smart Home-Steuerung Basic & Premium erweiterbar
- Einfache Installation dank Batteriebetrieb und intelligenter Somfy® Funktechnologie
Hinweis: Zur Steuerung der Sonnenautomatik wird ein passender Handsender benötigt. Entweder der Situo 5 Variation A/M io, der Smoove A/M IN io oder der Situo 1 A/M io.
BESCHREIBUNGDer Somfy® Funk-Helligkeitssensor Sunis WireFree II io misst laufend die aktuelle Stärke der Sonneneinstrahlung im Innen- oder Außenbereich. Der Somfy® Funk-Helligkeitssensor kommuniziert, dank integrierter Funkverbindung, mit Ihrer vorhandenen Somfy® Smart Home-Steuerung Premium oder Basic.
Der Somfy® Funk-Helligkeitssensor Sunis WireFree II io ermöglicht die automatische helligkeitsabhängige Steuerung von Rolläden, Jalousien und Markisen: z.B. schließen Ihre Rolläden im Sommer automatisch, sobald ein von Ihnen eingestellter Helligkeitswert erreicht ist, wodurch Ihr Wohnraum nicht unnötig aufheizt.
Standard ohne Ausgang
Bei Auswahl ohne Kabelausgang wird die Anlage ohne Bohrung im Kasten mit aus dem Kasten hängendem Kabel inkl Hirschmanstecker ausgeliefert. Diese Variante erfodert zwar bei der Montage den Zwischenschritt für das Setzen des Kabelausgang, jedoch kann hier perfekt auf die Vor Ort Situation eingegangen werden.
Nachfolgend erhalten Sie von uns eine kleine Anleitung zum bauseiteigen Setzen des Kabelausgangs.
Anleitung zum bauseiteigen Setzen des Kabelausgangs
Die Vorgehensweise beim Setzen des Kabelausgang am Kasten ist hier von der Montagesituation abhängig. Bei der nachfolgenden Anleitung gehen wir von einer Montage aus, bei der der Kasten nachträglich auf die vormontierten Schienen aufgesetzt werden kann. Bei einer Nischenmontage müssen Sie die Abmessungen für den Kabelausgang vor dem Setzen der Schiene auf den Kasten übertragen (Punkt 2-3). Wir starten hier nachdem die Schienen bereist angebracht wurden:
- 1. Das Abstand des Lochs der Kabeldurchführung des Hausanschlusses in vertikaler und horizontaler Richtung ausgehend von der Oberkante der Schiene messen.
- 2. Übertragen der Maße auf die Rückseite des Kastens.
Tipp: Kastenrückseite mit Kreppband abkleben oder Schutzfolie noch nicht entfernen, um Kratzer beim Bohren zu vermeiden - 3. und 4. Kabeldurchgang am Kasten bohren und entgarten. Die Lochgröße sollte hierbei ca. 2mm größer als der Kabeldurchmesser sein. Wahlweise können Sie das Bohrloch mit einer Gummimuffe abdichten.
- 5. Kasten und Schienen wie in der Anleitung beschrieben verbinden. Dabei das Hausanschlusskabel in den gebohrten Kabelausgang einstecken, durchführen und nachziehen.
- 6. Den Kasten mit der oberesten Schrauben sichern.
- 7. Schließen Sie nun das Gegenstück der Hirschmannkupplung am Hausstromkabel an
- 8. Öffnen Sie die Revisionsblende des Kastens und entfernen Sie die Transportsicherung
- 9. Schließen Sie nun das Gegenstück der Hirschmannkupplung am Hausstromkabel an und stellen Sie eine Stromverbinung her. Anschließend sichern Sie das Kabel mit den entsprechenden Vorrichtungen an der Oberschiene.
Auswahl mit werksseitigen Kabelausgang
Bei Auswahl mit Kabelausgang haben Sie die Auswahl zwischen mehreren Positionen am Kasten. Hier wird an der gewählten Stellen ein 30mm großes Loch im Kasten gebohrt. Damit kann auch ein bereits angeschlossenes Gegenstück des Hirschmannkupplung durch dieses Loch eingeführt werden. Diese Variante sollten Sie nur wählen, wenn der Kabelgang durch die bauliche Siuattion vor Wassereintritt geschützt ist.
Abstandsmaße Kabelausgang | |
---|---|
A | 30mm |
