Berücksichtigen muss man hierbei, dass für die Bestimmung des Montageuntergrundes zur Berechnung der Zuglast nur die oberen Schraubbefestigungspunkte der Montagekonsolen zu Grunde gelegt werden.

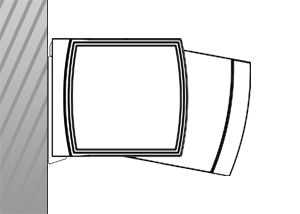

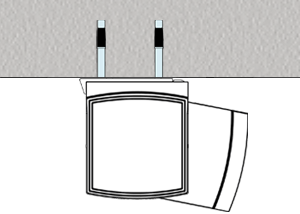

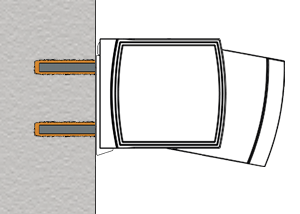

Wenn Sie zum Beispiel, wie in neben stehendem Bild gezeigt, mit der oberen Schraube der Konsole in den Beton befestigen können und die untere Schraube in den Ziegel befestigt wird kann, muss für den Montageuntergrund zur Berechnung der Zuglast und der Windklasse in unserem Konfigurator als Montageuntergrund Beton ausgewählt werden.

Beton B25 C20/C25

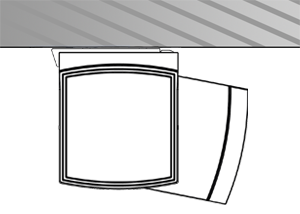

Decke = Zugzone
Wand = Druckzone ungerissen

Hohlblockstein Beton HBL4

Vollstein Ziegel MZ12

Hochlochziegel HLZ12

Vollstein Kalksandstein KS12

Lochstein Kalksandstein KSL12

Porenbeton PB2

Einen Sonderfall bei der Montage bildet eine vorgesetzte Klinkerfassade mit dahinter liegender Isolierung. Wenn die Klinkermauer eine Dicke von weniger als 130 mm aufweist, können wir von einer direkten Montage der Markise und Dübel in die Klinkerfassade nur abraten. Denn es ist hier nicht gewährleistet, dass die Vormauerung das Gewicht der Markise selbst hält.

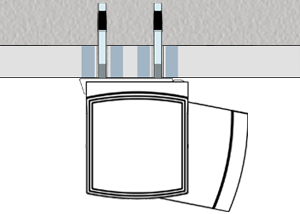

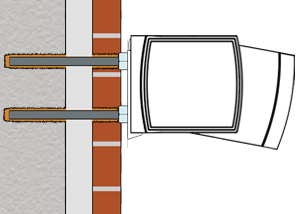

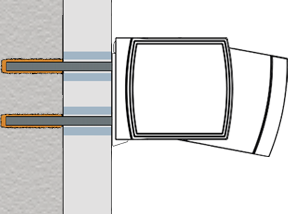

Das gesamte Bohrloch wird, wie im Beispiel auf der rechten Seite gezeigt, mit Injektionsklebstoff gefüllt. Auf die Gewindestangen wird dann vor den Konsolen noch je eine Kontermutter mit großer Scheibe gesetzt, sodass über die Mutter und Scheibe der Druck von Konsolen und Markise auf die Klinkdermauer abgefangen wird. Die Kontermuttern mit Beilagscheibe sollten mit dem Aussenputz bündig sein.

Mit dieser Montageart wird die vorgesetzte Klinkermauer von jeglicher Zuglast nach vorne und von Druck auf die Mauer entlastet. Es wirkt dann nur noch die Querlast nach unten.
